| Tên thương hiệu: | KAZ Circuit |
| Số mẫu: | PCB-B-0141 |
| MOQ: | 1 pc |
| giá bán: | USD/pc |
| Điều khoản thanh toán: | T/T, Western Union, Paypal |
| Khả năng cung cấp: | 20,000 Square Meters / Month |
Chuyên gia HASL LF bề mặt HDI sản xuất bảng mạch in PCB dịch vụ lắp ráp
Thông số chi tiết:
| Lớp | 6 |
| Vật liệu | FR-4 |
| Độ dày tấm | 1.6mm |
| Độ dày đồng | 1 oz |
| Điều trị bề mặt | HASL LF |
| Soldmask & Silkscreen | Xanh & Trắng |
| Tiêu chuẩn chất lượng | IPC lớp 2, 100% E-testing |
| Giấy chứng nhận | TS16949, ISO9001, UL, RoHS |
KAZ Circuit có thể làm gì cho bạn:
Để có được một báo giá đầy đủ của PCB / PCBA, xin vui lòng cung cấp thông tin như sau:
Thông tin công ty:
KAZ Circuit là một nhà sản xuất PCB chuyên nghiệp từ Trung Quốc từ năm 2007, cũng cung cấp dịch vụ lắp ráp PCB cho khách hàng của chúng tôi. Bây giờ với khoảng 300 nhân viên. được chứng nhận với ISO9001, TS16949, UL, RoHS.Chúng tôi tự tin để cung cấp cho bạn các sản phẩm chất lượng với giá nhà máy hướng trong thời gian giao hàng nhanh nhất!
Khả năng sản xuất:
| Công suất | Hai mặt: 12000 mét vuông / tháng Nhiều lớp: 8000m2 / tháng |
| Độ rộng đường/khoảng cách tối thiểu | 4/4 mil (1mil = 0,0254mm) |
| Độ dày tấm | 0.3~4.0mm |
| Lớp | 1 ~ 20 lớp |
| Vật liệu | FR-4, nhôm, PI |
| Độ dày đồng | 0.5~4oz |
| Vật liệu Tg | Tg140~Tg170 |
| Kích thước PCB tối đa | 600*1200mm |
| Kích thước lỗ | 0.2mm (+/- 0,025) |
| Điều trị bề mặt | HASL, ENIG, OSP |
Công suất SMT
Các tấm mạch in HDI, còn được gọi là microvia hoặc μvia PCB, là một công nghệ PCB tiên tiến cho phép kết nối mật độ cao và các thành phần điện tử thu nhỏ.
Các tính năng và chức năng chính của bảng mạch in HDI bao gồm:
Thu nhỏ và tăng mật độ:
HDI PCBtính năng nhỏ hơn, đường ống và đường ống cách xa hơn, cho phép mật độ kết nối cao hơn.
Điều này cho phép thiết kế các thiết bị và thành phần điện tử nhỏ gọn hơn, tiết kiệm không gian.
Microvias và Vias chồng lên nhau:
HDI PCBsử dụng microvias, đó là các lỗ nhỏ hơn, được khoan bằng laser được sử dụng để kết nối các lớp khác nhau của PCB.
Các ống dẫn xếp chồng lên nhau, nơi nhiều ống dẫn được xếp theo chiều dọc, có thể làm tăng mật độ kết nối hơn nữa.
Cấu trúc nhiều lớp:
HDI PCBcó thể có số lớp cao hơn PCB truyền thống, thường từ 4 đến 10 hoặc nhiều hơn.
Số lớp tăng lên cho phép định tuyến phức tạp hơn và nhiều kết nối hơn giữa các thành phần.
Vật liệu và quy trình tiên tiến:
HDI PCBthường sử dụng các vật liệu chuyên biệt như tấm đồng mỏng, lớp phủ hiệu suất cao và kỹ thuật mạ mạ tiên tiến.
Các vật liệu và quy trình này cho phép tạo ra các kết nối nhỏ hơn, đáng tin cậy hơn và hiệu suất cao hơn.
Tính chất điện cải thiện:
Chiều rộng dấu vết giảm, đường dẫn tín hiệu ngắn hơn và độ khoan dung chặt chẽ hơn của PCB HDI giúp cải thiện hiệu suất điện, bao gồm cải thiện tính toàn vẹn tín hiệu, giảm crosstalk,và truyền dữ liệu nhanh hơn.
Độ tin cậy và khả năng sản xuất:
HDI PCBđược thiết kế cho độ tin cậy cao, với các tính năng như quản lý nhiệt cải thiện và tăng cường ổn định cơ học.
Các quy trình sản xuất choHDI PCB, chẳng hạn như khoan bằng laser và kỹ thuật mạ mạ tiên tiến, đòi hỏi thiết bị và chuyên môn chuyên môn.
Các ứng dụng của bảng mạch in HDI bao gồm:
Điện thoại thông minh, máy tính bảng và các thiết bị di động khác
Thiết bị điện tử đeo và IoT (Internet of Things)
Điện tử ô tô và hệ thống hỗ trợ lái xe tiên tiến (ADAS)
Thiết bị máy tính và viễn thông tốc độ cao
Thiết bị điện tử quân sự và hàng không vũ trụ
Thiết bị và dụng cụ y tế
Nhu cầu liên tục về thu nhỏ, tăng chức năng và hiệu suất cao hơn trong nhiều sản phẩm và hệ thống điện tử khác nhau đã thúc đẩy việc áp dụng công nghệ PCB HDI.

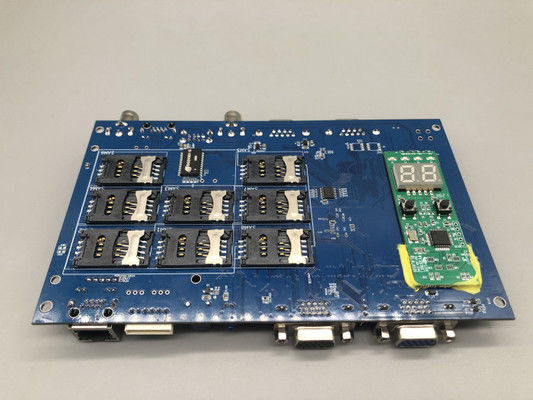

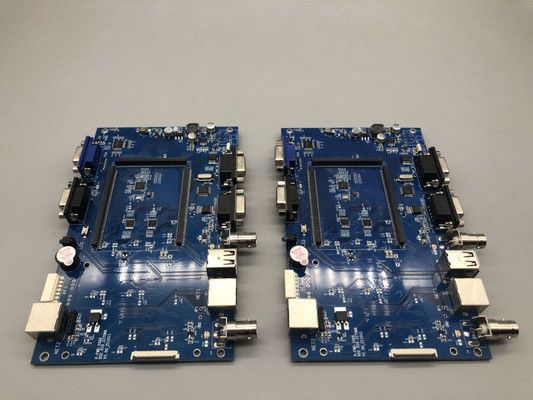

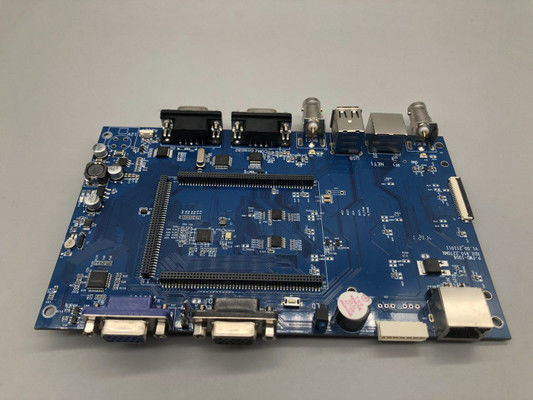

Nhiều hình ảnh hơn Nhà sản xuất bảng mạch in HDI bề mặt chuyên nghiệp HASL LF
