| Tên thương hiệu: | KAZ |
| Số mẫu: | KAZA-B-106 |
| MOQ: | 1 Unit |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram, L/C, D/A |
| Khả năng cung cấp: | 2000 m2 / Month |
nhà máy pcb Nhà sản xuất 94V0 PCB Board HDI Printed Circuit Boards 100% E-Testing 600 mm x 1200 mm
1. Đặc điểm
1. Dịch vụ OEM một điểm dừng, được sản xuất tại Shenzhen của Trung Quốc
2. Sản xuất bởi Gerber File và BOM List từ Khách hàng
3. FR4 vật liệu, đáp ứng tiêu chuẩn 94V0
4. SMT, hỗ trợ công nghệ DIP
5. Không có chì HASL, Bảo vệ môi trường
6. UL, CE, RoHS phù hợp
7. Giao hàng bằng DHL, UPS, TNT, EMS hoặc yêu cầu của khách hàng
2. PCBKhả năng kỹ thuật
| SMT | Độ chính xác vị trí: 20 um |
| Kích thước thành phần:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Chiều cao tối đa của thành phần::25mm | |
| Kích thước PCB tối đa:680×500mm | |
| Kích thước PCB tối thiểu: không giới hạn | |
| Độ dày PCB:0.3 đến 6mm | |
| Trọng lượng PCB:3kg | |
| Đội lính sóng | Độ rộng tối đa của PCB: 450mm |
| Độ rộng PCB tối thiểu: không giới hạn | |
| Chiều cao của thành phần:Top 120mm/Bot 15mm | |
| Lớp đổ mồ hôi | Loại kim loại: bộ phận, toàn bộ, nhựa, bên cạnh |
| Vật liệu kim loại: đồng, nhôm | |
| Xét bề mặt: tráng Au, tráng sợi, tráng Sn | |
| Tỷ lệ bàng quang không khí: dưới 20% | |
| Chất liệu áp dụng | Phạm vi in: 0-50KN |
| Kích thước PCB tối đa: 800X600mm | |
| Kiểm tra | ICT,tuần nghiệm bay,đánh cháy,kiểm tra chức năng,chu kỳ nhiệt độ |
Các tấm mạch in HDI, còn được gọi là microvia hoặc μvia PCB, là một công nghệ PCB tiên tiến cho phép kết nối với mật độ cao và các thành phần điện tử thu nhỏ.
Các đặc điểm và chức năng chính củaCác tấm mạch in HDIbao gồm:
Thu nhỏ và tăng mật độ:
HDI PCBtính năng nhỏ hơn, đường ống và đường ống cách xa hơn, cho phép mật độ kết nối cao hơn.
Điều này cho phép thiết kế các thiết bị và thành phần điện tử nhỏ gọn hơn, tiết kiệm không gian.
Microvias và Vias chồng lên nhau:
HDI PCBsử dụng microvias, đó là các lỗ nhỏ hơn, được khoan bằng laser được sử dụng để kết nối các lớp khác nhau của PCB.
Các ống dẫn xếp chồng lên nhau, nơi nhiều ống dẫn được xếp theo chiều dọc, có thể làm tăng mật độ kết nối hơn nữa.
Cấu trúc nhiều lớp:
HDI PCBcó thể có số lớp cao hơn so với PCB truyền thống, thường từ 4 đến 10 hoặc nhiều hơn.
Số lớp tăng lên cho phép định tuyến phức tạp hơn và nhiều kết nối hơn giữa các thành phần.
Vật liệu và quy trình tiên tiến:
HDI PCBthường sử dụng các vật liệu đặc biệt như tấm đồng mỏng, lớp phủ có hiệu suất cao và các kỹ thuật mạ mạ tiên tiến.
Các vật liệu và quy trình này cho phép tạo ra các kết nối nhỏ hơn, đáng tin cậy hơn và hiệu suất cao hơn.
Tính chất điện cải thiện:
Các chiều rộng dấu giảm, đường dẫn tín hiệu ngắn hơn, và dung nạp chặt chẽ hơn củaHDI PCBGiúp cải thiện hiệu suất điện, bao gồm cải thiện tính toàn vẹn tín hiệu, giảm qua âm và truyền dữ liệu nhanh hơn.
Độ tin cậy và khả năng sản xuất:
HDI PCBđược thiết kế cho độ tin cậy cao, với các tính năng như quản lý nhiệt cải thiện và tăng cường ổn định cơ học.
Các quy trình sản xuất cho PCB HDI, chẳng hạn như khoan bằng laser và kỹ thuật mạ tiên tiến, đòi hỏi thiết bị và chuyên môn chuyên môn.
HDI bảng mạch inCác ứng dụng bao gồm:
Điện thoại thông minh, máy tính bảng và các thiết bị di động khác
Thiết bị điện tử đeo và IoT (Internet of Things)
Điện tử ô tô và hệ thống hỗ trợ lái xe tiên tiến (ADAS)
Thiết bị máy tính và viễn thông tốc độ cao
Thiết bị điện tử quân sự và hàng không vũ trụ
Thiết bị và dụng cụ y tế
Nhu cầu liên tục về thu nhỏ, tăng chức năng và hiệu suất cao hơn trong nhiều sản phẩm và hệ thống điện tử khác nhau đã thúc đẩy việc áp dụng công nghệ PCB HDI.

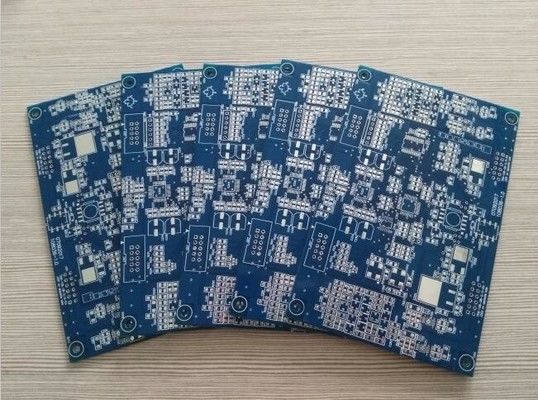

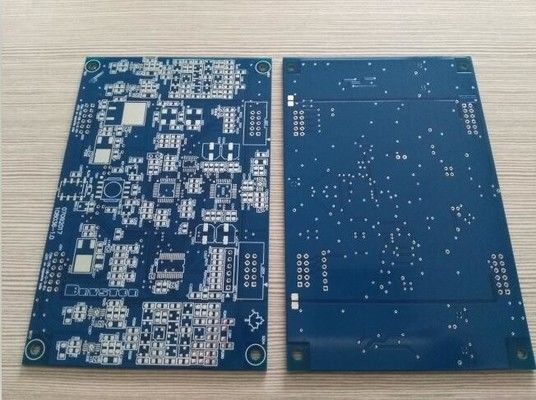

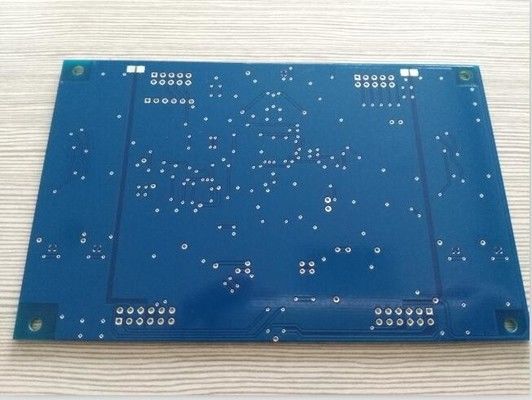

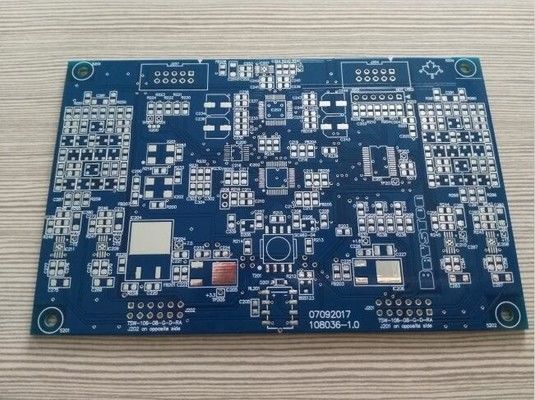

2. Hình ảnh PCB
