| Tên thương hiệu: | KAZ |
| Số mẫu: | KAZA-040 |
| MOQ: | 1 Unit |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram, L/C, D/A |
| Khả năng cung cấp: | 2000 m2 / Month |
Công nghiệp HDI điều khiển điều khiển từ xa bảng mạch in.pcba baord
1. Đặc điểm
1. Dịch vụ OEM một điểm dừng, được sản xuất tại Shenzhen của Trung Quốc
2. Sản xuất bởi Gerber File và BOM List từ Khách hàng
3. FR4 vật liệu, đáp ứng tiêu chuẩn 94V0
4. SMT, hỗ trợ công nghệ DIP
5. Không có chì HASL, Bảo vệ môi trường
6. UL, CE, RoHS phù hợp
7. Giao hàng bằng DHL, UPS, TNT, EMS hoặc yêu cầu của khách hàng
2. PCBKhả năng kỹ thuật
| SMT | Độ chính xác vị trí: 20 um |
| Kích thước thành phần:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Chiều cao tối đa của thành phần::25mm | |
| Kích thước PCB tối đa:680×500mm | |
| Kích thước PCB tối thiểu: không giới hạn | |
| Độ dày PCB:0.3 đến 6mm | |
| Trọng lượng PCB:3kg | |
| Đội lính sóng | Độ rộng tối đa của PCB: 450mm |
| Độ rộng PCB tối thiểu: không giới hạn | |
| Chiều cao của thành phần:Top 120mm/Bot 15mm | |
| Lớp đổ mồ hôi | Loại kim loại: bộ phận, toàn bộ, nhựa, bên cạnh |
| Vật liệu kim loại: đồng, nhôm | |
| Xét bề mặt: tráng Au, tráng sợi, tráng Sn | |
| Tỷ lệ bàng quang không khí: dưới 20% | |
| Chất liệu áp dụng | Phạm vi in: 0-50KN |
| Kích thước PCB tối đa: 800X600mm | |
| Kiểm tra | ICT,tuần nghiệm bay,đánh cháy,kiểm tra chức năng,chu kỳ nhiệt độ |
Chứng chỉ:
ISO9001 / ISO14001 / ISO45001 (quân sự) / TS16949 (Xe ô tô) / RoHS / UL
Các tấm mạch in HDI,còn được gọi là microvia hoặc μvia PCB, là một công nghệ PCB tiên tiến cho phép kết nối mật độ cao và các thành phần điện tử thu nhỏ.
Các tính năng và chức năng chính của bảng mạch in HDI bao gồm:
Thu nhỏ và tăng mật độ:
HDI PCBtính năng nhỏ hơn, đường ống và đường ống cách xa hơn, cho phép mật độ kết nối cao hơn.
Điều này cho phép thiết kế các thiết bị và thành phần điện tử nhỏ gọn hơn, tiết kiệm không gian.
Microvias và Vias chồng lên nhau:
HDI PCBsử dụng microvias, đó là các lỗ nhỏ hơn, được khoan bằng laser được sử dụng để kết nối các lớp khác nhau của PCB.
Các ống dẫn xếp chồng lên nhau, nơi nhiều ống dẫn được xếp theo chiều dọc, có thể làm tăng mật độ kết nối hơn nữa.
Cấu trúc nhiều lớp:
HDI PCBcó thể có số lớp cao hơn PCB truyền thống, thường từ 4 đến 10 hoặc nhiều hơn.
Số lớp tăng lên cho phép định tuyến phức tạp hơn và nhiều kết nối hơn giữa các thành phần.
Vật liệu và quy trình tiên tiến:
HDI PCBthường sử dụng các vật liệu chuyên biệt như tấm đồng mỏng, lớp phủ hiệu suất cao và kỹ thuật mạ mạ tiên tiến.
Các vật liệu và quy trình này cho phép tạo ra các kết nối nhỏ hơn, đáng tin cậy hơn và hiệu suất cao hơn.
Tính chất điện cải thiện:
Các chiều rộng dấu giảm, đường dẫn tín hiệu ngắn hơn, và dung nạp chặt chẽ hơn củaHDI PCBGiúp cải thiện hiệu suất điện, bao gồm cải thiện tính toàn vẹn tín hiệu, giảm qua âm và truyền dữ liệu nhanh hơn.
Độ tin cậy và khả năng sản xuất:
HDI PCBđược thiết kế cho độ tin cậy cao, với các tính năng như quản lý nhiệt cải thiện và tăng cường ổn định cơ học.
Các quy trình sản xuất choHDI PCB, chẳng hạn như khoan bằng laser và kỹ thuật mạ mạ tiên tiến, đòi hỏi thiết bị và chuyên môn chuyên môn.
Các ứng dụng của bảng mạch in HDI bao gồm:
Điện thoại thông minh, máy tính bảng và các thiết bị di động khác
Thiết bị điện tử đeo và IoT (Internet of Things)
Điện tử ô tô và hệ thống hỗ trợ lái xe tiên tiến (ADAS)
Thiết bị máy tính và viễn thông tốc độ cao
Thiết bị điện tử quân sự và hàng không vũ trụ
Thiết bị và dụng cụ y tế
Nhu cầu tiếp tục về thu nhỏ, chức năng nâng cao và hiệu suất cao hơn trong nhiều sản phẩm và hệ thống điện tử đã thúc đẩy việc áp dụngHDI PCBcông nghệ.

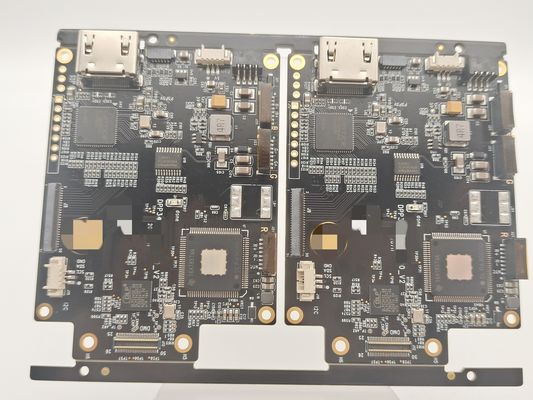

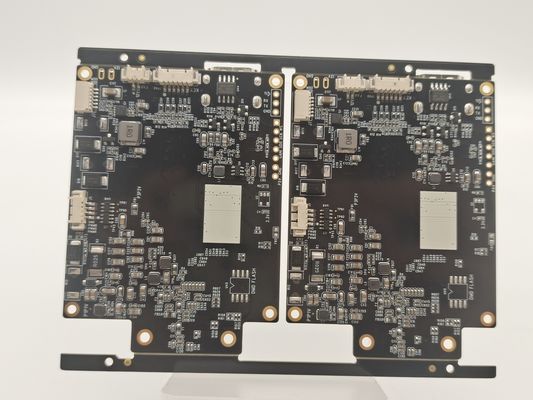

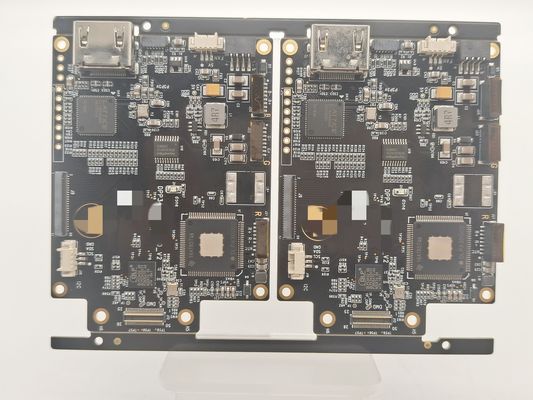

2. Hình ảnh PCB
