Tên thương hiệu: | KAZ |
Số mẫu: | PCB-B-D000DK |
MOQ: | 1pc |
giá bán: | US0.1-US3/PC |
Điều khoản thanh toán: | T / T, Paypal, Western Union |
Khả năng cung cấp: | 20000squaremet / tháng |

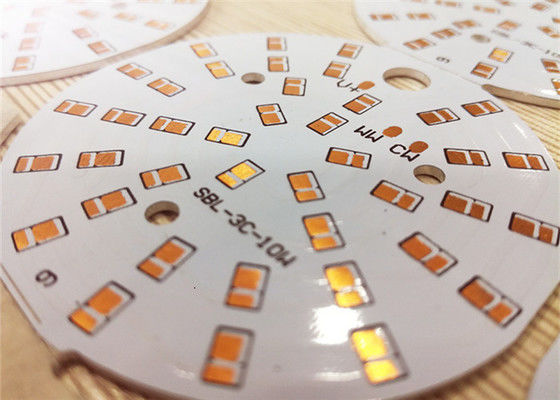

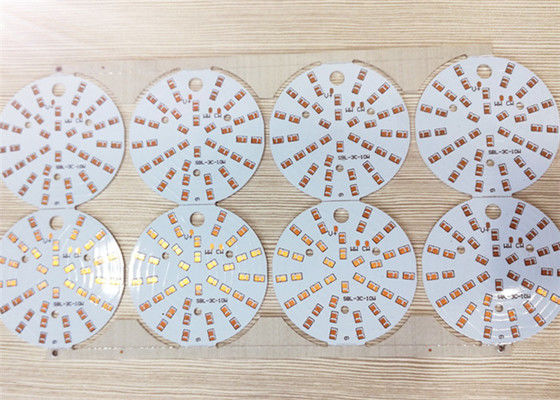

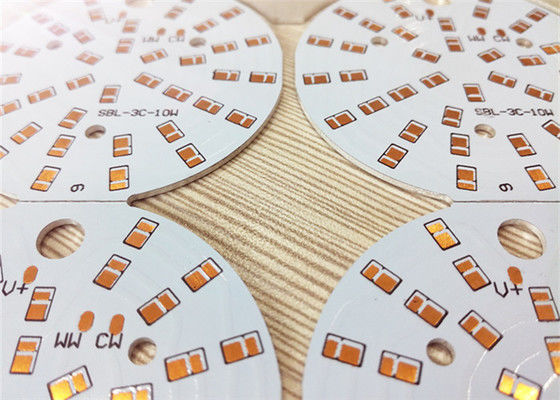

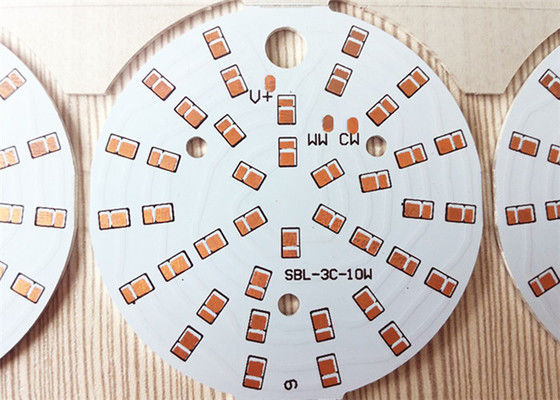

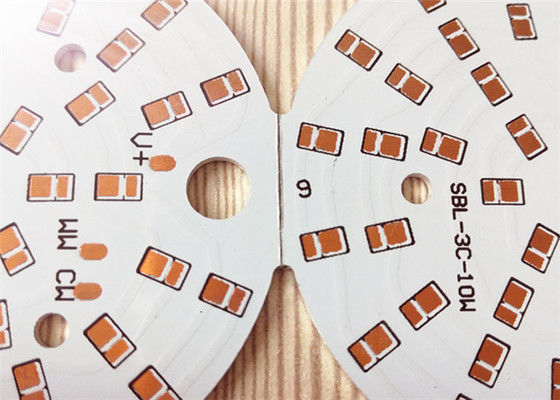

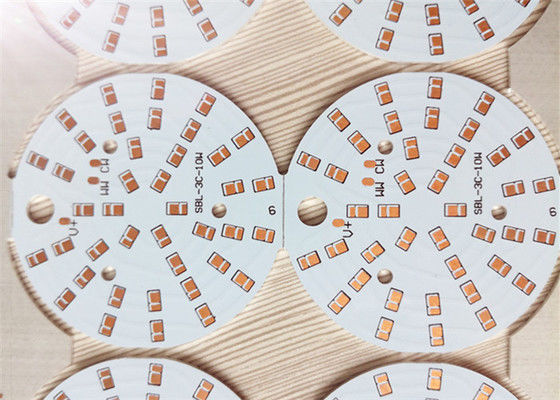

Aluminium PCB Nhà sản xuất ENIG 1u'' nhiều lớp bảng mạch in bảng PCB cho LED
Sản xuất PCB chuyên ngành
Shenzhen KAZ Circuit là một nhà sản xuất PCB và PCBA. Chứng chỉ: ISO 9001, UL (E337072), TS16949 (0259279), RoHS
Chúng tôi có hơn 300 nhân viên và 8.000 mét vuông khu vực xây dựng. sản phẩm của chúng tôi bao gồm cứng FR-4 PCB, FPC, PCB cứng-Flex và nhôm, PCB nền đồng, dịch vụ lắp ráp bao gồm SMT,DIP với sáu dây chuyền lắp ráp.
Cung cấp dịch vụ một cửa cho khách hàng của chúng tôi bao gồm:
Năng lực công nghệ PCB của chúng tôi bao gồm 1 đến 20 lớp, kích thước lỗ nhựa tối thiểu là 0,1 mm, kích thước đường ray / đường dây tối thiểu là 0,075 mm, xử lý bề mặt của OSP, HAL, HASL, ENIG, Gold Finger và nhiều hơn nữa.Chúng ta có thể làm cho công suất sản xuất của chúng tôi 12,000 mét vuông/tháng cho hai mặt và 8,000 mét vuông/tháng cho nhiều lớp.
Chúng tôi là một nhà sản xuất PCB và PCBA trong hơn 11 năm tại Trung Quốc. Bây giờ với khoảng 300 nhân viên. Thời gian dẫn đầu tiêu chuẩn của chúng tôi: 4-5 ngày cho 2L; 5-7 cho 4L. Dịch vụ nhanh chóng có sẵn.
Thông số chi tiết
Điểm | Công suất sản xuất |
Vật liệu cơ bản | Nhôm |
Lớp | 1/2/3/4L ((nó có thể được tùy chỉnh) |
Độ dày tấm | 1.0mm/1.2mm/1.5mm/2.0mm |
Kích thước bảng | Chiều kính 35mm,40mm,45mm,50mm,55mm,60mm,65mm ((nó có thể được tùy chỉnh) |
Mặt nạ hàn | Màu trắng, xanh, đỏ, đen. |
Mái lụa | Màu đen |
Xét bề mặt | LF, ENIG, HASL, OSP, Bọc bạc |
Lớp đồng | 1/2/3oz |
Bảng PCB LEDThông tin về quá trình tạo
Thiết kế mạch
Xác định các yêu cầu điện năng của toàn bộ mạch LED, bao gồm dòng điện và điện áp tối đa
Xem xét sử dụng một bộ điều khiển vi mô hoặc driver IC để điều khiển độ sáng và hiệu ứng LED
Tích hợp bất kỳ điều hòa năng lượng cần thiết hoặc mạch bảo vệ
Định dạng PCB
Đặt các thành phần để giảm thiểu chiều dài dấu vết và tối ưu hóa sự phân tán nhiệt
Để lại khoảng cách đủ giữa các dấu vết điện áp cao / dòng điện cao và các dấu vết điện áp thấp / dòng điện thấp
Kế hoạch lắp đặt lỗ, lắp đặt phần cứng và bất kỳ tích hợp cơ khí nào
Thiết kế
Sử dụng chiều rộng và khoảng cách theo dõi thích hợp để xử lý tải lượng hiện tại dự kiến
Bao gồm các loại đồng rót hoặc máy bay để đặt đất và phân phối
Thêm các điểm thử nghiệm để tạo điều kiện khắc phục sự cố và đo lường
Xem xét thêm các dấu màn hình để xác định các thành phần
Chuẩn bị để sản xuất
Cung cấp hướng dẫn lắp ráp chi tiết, bao gồm vị trí và định hướng các thành phần
Xác định bất kỳ yêu cầu sản xuất đặc biệt nào như HASL, ENIG hoặc kết thúc bằng bạc ngâm
Bao gồm BOM chính xác với số phần, số lượng và nguồn
Sản xuất
Và các nhà sản xuất PCB làm việc cùng nhau chặt chẽ để đảm bảo sản xuất chính xác và kiểm soát chất lượng
Thảo luận các tùy chọn tính năng nâng cao như bảng đa lớp, đường mù / chôn hoặc kiểm soát trở ngại
Lắp ráp và thử nghiệm
Thực hiện theo hướng dẫn lắp ráp cẩn thận để tránh bất kỳ vấn đề nào trong quá trình hàn
Thực hiện thử nghiệm toàn diện, bao gồm xác minh chức năng, đo dòng điện / điện áp và phân tích nhiệt
Xem xét lập trình một vi điều khiển hoặc trình điều khiển IC để đạt được điều khiển LED tiên tiến và hiệu ứng
Sản phẩm cuối
Tích hợpPCB LEDbảng thành các sản phẩm cuối như đèn chiếu sáng, màn hình hoặc các ứng dụng khác
Thiết kế và chế tạo bất kỳ vỏ máy móc cần thiết, tản nhiệt hoặc phần cứng lắp đặt
Tài liệu sản phẩm đầy đủ bao gồm hướng dẫn sử dụng, hướng dẫn cài đặt và thông tin bảo hành
Hình ảnh
