| Tên thương hiệu: | KAZpcb |
| Số mẫu: | PCB-B-029 |
| MOQ: | 1 |
| giá bán: | 0.1-3usd/pc |
| Điều khoản thanh toán: | Paypal /, T / T, Công Đoàn phương tây |
| Khả năng cung cấp: | 10000-20000 mét vuông mỗi tháng |
Bạch cầu mặt nạ nhôm ENIG / HASL bề mặt bền PCB bảng mạch in
giới thiệu White Soldermask Aluminium ENIG / HASL bề mặt bền PCB Board
| Nhóm | PCB |
| Khả năng cắm Vias | 0.2-0.8mm |
| Phạm vi mạch tối đa | 1 2 mặt 600 x 1000mm, đa lớp 600 x 600mm |
| Độ dày đồng tối đa | 12OZ |
| Min Line WidthGap | 3.54mil |
| Kiểm tra bảng khỏa thân | Máy thăm dò bay |
| Khả năng cắm Vias | 0.2-0.8mm |
| Mặt nạ hàn | Xanh, Trắng, Đỏ, Xanh |
Giới thiệu ngắn gọn về Shenzhen KAZ Circuit Co., Ltd.
Giới thiệu ngắn
As là một nhà sản xuất PCB và PCBA tùy chỉnh,KAZ Circuit Co., Ltd sản xuất bảng mạch in đơn, hai mặt, nhiều lớp và bảng mạch nền kim loại chính xác cao.
Chúng tôi sản xuất các sản phẩm PCB tùy thuộc vào nhu cầu của bạn và các tập tin Gerber mà bạn cung cấp.
Các dịch vụ chúng tôi cung cấp:
| Lớp |
Thời gian dẫn đầu (Dịch vụ nhanh) |
Thời gian dẫn đầu (Mẫu) |
| 2L | 24h | 3-4 ngày |
| 4L | 36h | 5-7 ngày |
| 6L | 72h | 8-10 ngày |
|
Chú ý |
lỗ khoan tối thiểu: 0,2mm lỗ laser: 0,1mm Độ rộng đường ray tối thiểu: 4/4mil |
|
|
Ứng dụng |
Kiểm soát công nghiệp, Truyền thông, An ninh, đèn LED, kỹ thuật số, sản phẩm thông minh vv. | |
|
Các dự án |
HDIHội đồng,Ngón tay vàng,Tần số caoHội đồng,Mắt mù / chôn vùiBảng đa lớp, SMT / DIP ect. | |
Khách hàng mà chúng tôi thiết lập mối quan hệ kinh doanh với:
Quá trình tạo bảng PCB LED Thông tin
Thiết kế mạch
Xác định các yêu cầu điện năng của toàn bộ mạch LED, bao gồm dòng điện và điện áp tối đa
Xem xét sử dụng một bộ điều khiển vi mô hoặc driver IC để điều khiển độ sáng và hiệu ứng LED
Tích hợp bất kỳ điều hòa năng lượng cần thiết hoặc mạch bảo vệ
Định dạng PCB
Đặt các thành phần để giảm thiểu chiều dài dấu vết và tối ưu hóa sự phân tán nhiệt
Để lại khoảng cách đủ giữa các dấu vết điện áp cao / dòng điện cao và các dấu vết điện áp thấp / dòng điện thấp
Kế hoạch lắp đặt lỗ, lắp đặt phần cứng và bất kỳ tích hợp cơ khí nào
Thiết kế
Sử dụng chiều rộng và khoảng cách theo dõi thích hợp để xử lý tải lượng hiện tại dự kiến
Bao gồm các loại đồng rót hoặc máy bay để đặt đất và phân phối
Thêm các điểm thử nghiệm để tạo điều kiện khắc phục sự cố và đo lường
Xem xét thêm các dấu màn hình để xác định các thành phần
Chuẩn bị để sản xuất
Cung cấp hướng dẫn lắp ráp chi tiết, bao gồm vị trí và định hướng các thành phần
Xác định bất kỳ yêu cầu sản xuất đặc biệt nào như HASL, ENIG hoặc kết thúc bằng bạc ngâm
Bao gồm BOM chính xác với số phần, số lượng và nguồn
Sản xuất
và các nhà sản xuất PCB làm việc cùng nhau chặt chẽ để đảm bảo sản xuất chính xác và kiểm soát chất lượng
Thảo luận các tùy chọn tính năng nâng cao như bảng đa lớp, đường mù / chôn hoặc kiểm soát trở ngại
Lắp ráp và thử nghiệm
Thực hiện theo hướng dẫn lắp ráp cẩn thận để tránh bất kỳ vấn đề nào trong quá trình hàn
Thực hiện thử nghiệm toàn diện, bao gồm xác minh chức năng, đo dòng điện / điện áp và phân tích nhiệt
Xem xét lập trình một vi điều khiển hoặc trình điều khiển IC để đạt được điều khiển LED tiên tiến và hiệu ứng
Sản phẩm cuối
Tích hợp bảng PCB LED vào các sản phẩm cuối như đèn chiếu sáng, màn hình hoặc các ứng dụng khác
Thiết kế và chế tạo bất kỳ vỏ máy móc cần thiết, tản nhiệt hoặc phần cứng lắp đặt
Tài liệu sản phẩm đầy đủ bao gồm hướng dẫn sử dụng, hướng dẫn cài đặt và thông tin bảo hành

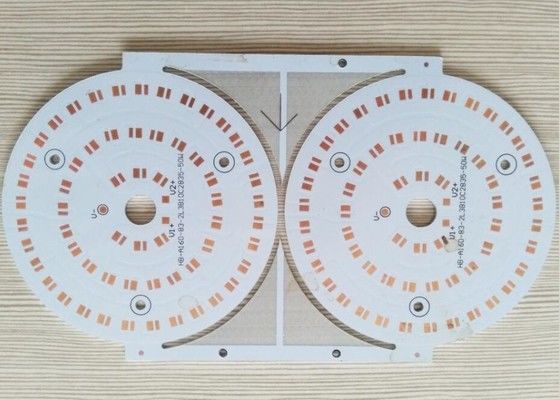

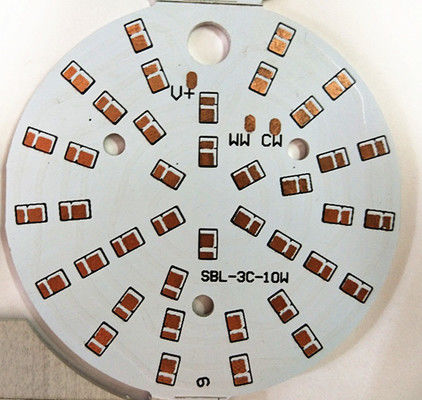

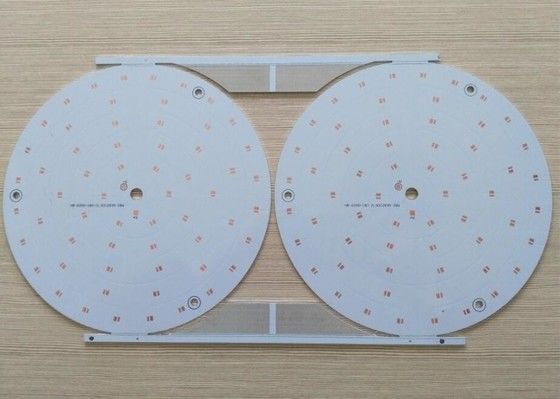

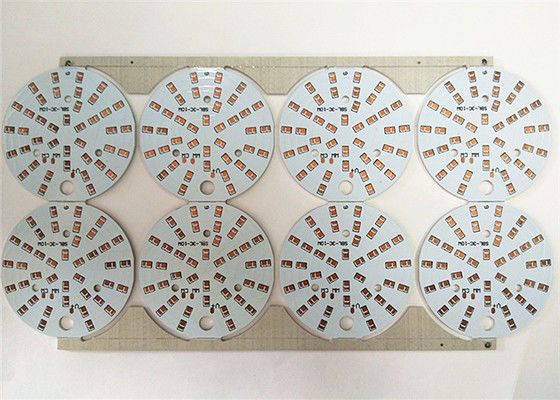

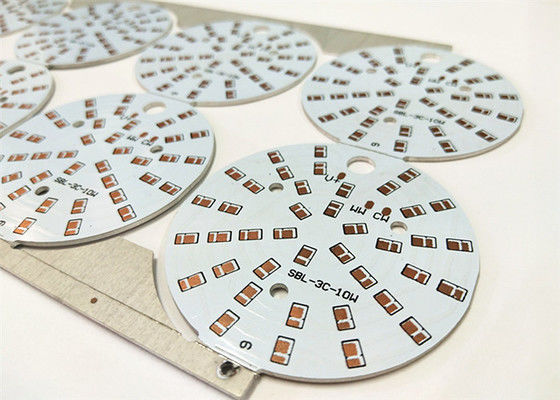

Nhiều hình ảnh hơn về White Soldermask Aluminium LED Light PCB Board với bề mặt ENIG / HASL
Tôi có thể biết nếu có bất kỳ dự án yêu cầu PCB hoặc sản phẩm pcba?
