| Tên thương hiệu: | KAZ |
| Số mẫu: | KAZA-B-007 |
| MOQ: | 1 đơn vị |
| Điều khoản thanh toán: | T / T, Western Union, MoneyGram, L / C, D / A |
| Khả năng cung cấp: | 2000 m2 / Tháng |
Bộ sưu tập bảng mạch điện tử với hợp đồng sản xuất bộ sưu tập PCB chuyển mạch
Đặc điểm của PCBA chuyển đổi
Chuyển đổi PCBAkhả năng
| SMT | Độ chính xác vị trí: 20 um |
| Kích thước thành phần:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Chiều cao tối đa của thành phần::25mm | |
| Kích thước PCB tối đa:680×500mm | |
| Kích thước PCB tối thiểu: không giới hạn | |
| Độ dày PCB:0.3 đến 6mm | |
| Trọng lượng PCB:3kg | |
| Đội lính sóng | Độ rộng tối đa của PCB: 450mm |
| Độ rộng PCB tối thiểu: không giới hạn | |
| Chiều cao của thành phần:Top 120mm/Bot 15mm | |
| Lớp đổ mồ hôi | Loại kim loại: bộ phận, toàn bộ, nhựa, bên cạnh |
| Vật liệu kim loại: đồng, nhôm | |
| Xét bề mặt: tráng Au, tráng sợi, tráng Sn | |
| Tỷ lệ bàng quang không khí: dưới 20% | |
| Chất liệu áp dụng | Phạm vi in: 0-50KN |
| Kích thước PCB tối đa: 800X600mm | |
| Kiểm tra | ICT,tuần nghiệm bay,đánh cháy,kiểm tra chức năng,chu kỳ nhiệt độ |
Bộ sạc mạch điện tửlà quy trình sản xuất lắp ráp và kết nối các thành phần điện tử trên bảng mạch in (PCB) để tạo ra các thiết bị điện tử chức năng.
Các bước chính trong quá trình lắp ráp bảng mạch điện tử là:
Sản xuất PCB:
PCB được sản xuất bằng cách tạo lớp và khắc dấu vết đồng trên nền không dẫn điện như sợi thủy tinh hoặc vật liệu điện môi khác.
Thiết kế PCB, bao gồm dấu vết đồng, vị trí thành phần và các tính năng khác, thường được tạo bằng phần mềm thiết kế hỗ trợ máy tính (CAD).
Mua bộ phận:
Các thành phần điện tử cần thiết, chẳng hạn như điện trở, tụ điện, mạch tích hợp (IC) và đầu nối, được mua từ các nhà cung cấp.
Chọn các thành phần một cách cẩn thận dựa trên đặc điểm điện, kích thước vật lý và tương thích với thiết kế PCB.
Vị trí đặt các phần tử:
Các thành phần điện tử được đặt trên PCB bằng cách sử dụng kỹ thuật thủ công hoặc tự động như máy chọn và đặt.
Việc đặt thành phần được hướng dẫn bởi thiết kế PCB để đảm bảo định hướng và sắp xếp chính xác trên bảng.
Pháo hàn:
Các thành phần được gắn vào PCB và kết nối điện thông qua quá trình hàn.
Điều này có thể được thực hiện bằng nhiều phương pháp khác nhau, chẳng hạn như hàn sóng, hàn dòng hoặc hàn chọn lọc.
Đuối hàn tạo ra một kết nối dẫn điện và cơ học giữa các dây dẫn thành phần và các tấm đồng của PCB.
Kiểm tra và kiểm tra:
PCB lắp ráp trải qua kiểm tra trực quan và các quy trình thử nghiệm khác nhau để đảm bảo chất lượng và chức năng của mạch.
Các thử nghiệm này có thể bao gồm thử nghiệm điện, thử nghiệm chức năng, thử nghiệm môi trường và thử nghiệm độ tin cậy.
Bất kỳ lỗi hoặc vấn đề nào được phát hiện trong giai đoạn kiểm tra và thử nghiệm sẽ được giải quyết trước khi lắp ráp cuối cùng.
Làm sạch và lớp phủ phù hợp:
Sau quá trình hàn, PCB có thể được làm sạch để loại bỏ bất kỳ luồng hoặc chất gây ô nhiễm còn lại nào.
Tùy thuộc vào ứng dụng, một lớp phủ phù hợp có thể được áp dụng cho PCB để bảo vệ môi trường và cải thiện độ tin cậy.
Lắp ráp cuối cùng và đóng gói:
PCB được thử nghiệm và kiểm tra có thể được tích hợp vào các hệ thống hoặc vỏ lớn hơn, chẳng hạn như khung, vỏ hoặc các thành phần cơ học khác.
Các sản phẩm được lắp ráp sau đó được đóng gói và chuẩn bị để vận chuyển hoặc phân phối thêm.
Bộ sạc mạch điện tửlà một quá trình quan trọng trong sản xuất các thiết bị điện tử, đảm bảo hoạt động đáng tin cậy và hiệu quả của sản phẩm cuối cùng.các biện pháp sản xuất chính xác và kiểm soát chất lượng để cung cấp các hệ thống điện tử chất lượng cao.

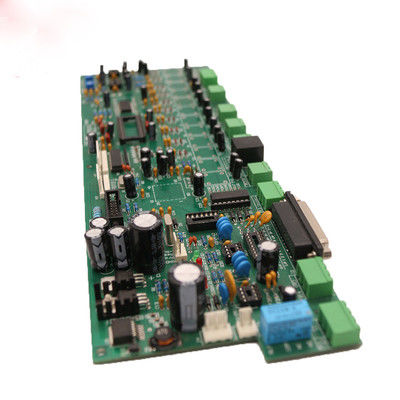

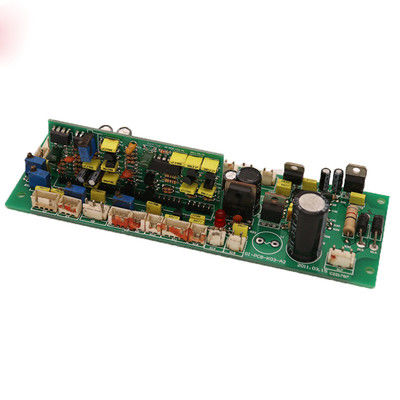

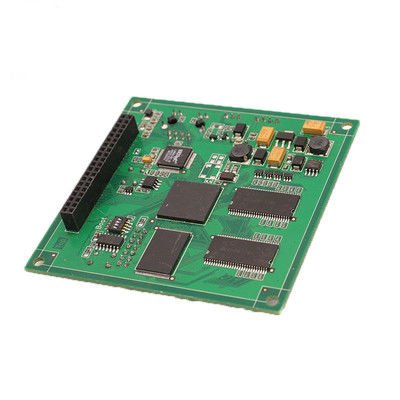

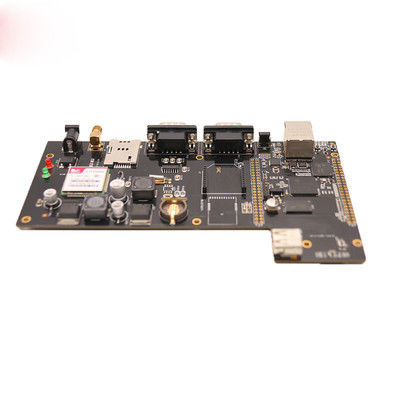

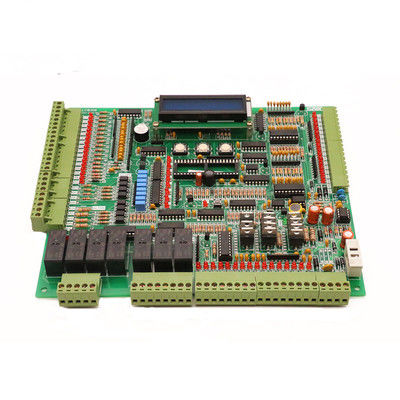

Chuyển đổi PCBA Pictures
