thời gian dẫn đầu nhanh SMT PCBA nhà sản xuất Hội đồng vi mạch in điện tử

Hội đồng bảng mạch in điện tử

1. Đặc điểm

1Dịch vụ OEM một chỗ: Được sản xuất tại Shenzhen của Trung Quốc
2Được sản xuất bởi Gerber File và Bom LIst được cung cấp bởi khách hàng.
3Hỗ trợ công nghệ SMT, DIP
4. FR4 vật liệu đáp ứng tiêu chuẩn 94v0
5. UL,CE,ROHS phù hợp
6. Thời gian dẫn chuẩn: 4-5 ngày cho 2L; 5-7 cho 4L. Dịch vụ nhanh có sẵn.

Hội đồng bảng mạch in điện tử là gì

Bộ sưu tập bảng mạch in điện tử (PCBA) đề cập đến quá trình lắp ráp các thành phần điện tử lên một bảng mạch in (PCB).Nó liên quan đến việc đặt và hàn các thành phần điện tử khác nhau, chẳng hạn như điện trở, tụ, mạch tích hợp, đầu nối và các thiết bị hoạt động và thụ động khác, trên PCB để tạo ra một mạch điện tử chức năng.

Quá trình PCBA thường bao gồm các bước sau:

Việc mua sắm các thành phần: Các thành phần điện tử cần thiết được lấy và mua từ các nhà cung cấp.Điều này liên quan đến việc lựa chọn các thành phần đáp ứng các thông số kỹ thuật và yêu cầu của thiết kế mạch.

Bộ SMT (công nghệ lắp đặt bề mặt): Các thành phần lắp đặt bề mặt, có dấu chân nhỏ và được thiết kế để lắp đặt trực tiếp trên PCB,được đặt trên PCB bằng cách sử dụng máy chọn và đặt tự độngCác thành phần được đặt chính xác trên các miếng đệm hàn, và miếng đệm hàn được áp dụng cho các miếng đệm.

Lò tái dòng: PCB với các thành phần gắn bề mặt và bột hàn được đi qua lò lò tái dòng.làm cho bột hàn tan chảy và tạo ra một kết nối điện và cơ học an toàn giữa các thành phần và PCB.

Thiết lập lỗ thông qua: Các thành phần lỗ thông qua, có dây dẫn đi qua PCB, được đưa bằng tay hoặc tự động vào các lỗ đã khoan trên PCB.Các dây dẫn sau đó được hàn đến PCB ở phía đối diện.

Kiểm tra và thử nghiệm: Các PCBA lắp ráp được kiểm tra trực quan và thử nghiệm tự động để đảm bảo vị trí và hàn chính xác các thành phần,cũng như không có bất kỳ khiếm khuyết hoặc lỗi nàoKiểm tra có thể bao gồm kiểm tra chức năng, kiểm tra điện và các quy trình xác minh khác để xác nhận hiệu suất và chức năng của mạch lắp ráp.

Làm sạch: Sau khi kiểm tra và thử nghiệm, PCBA có thể trải qua quá trình làm sạch để loại bỏ bất kỳ dư lượng hoặc chất gây ô nhiễm nào còn lại từ quá trình hàn.Điều này rất quan trọng để đảm bảo chức năng thích hợp và độ tin cậy lâu dài của PCB.

Lắp ráp và đóng gói cuối cùng: Một khi PCBA đã vượt qua các giai đoạn kiểm tra và thử nghiệm, nó có thể trải qua lắp ráp cuối cùng, bao gồm thêm các thành phần, đầu nối, cáp,hoặc vỏ để hoàn thành sản phẩmCác PCBA được lắp ráp sau đó được đóng gói và chuẩn bị để vận chuyển hoặc tích hợp thêm vào các hệ thống điện tử lớn hơn.

Quá trình PCBA đòi hỏi thiết bị chuyên môn, kỹ thuật viên có tay nghề, và tuân thủ các tiêu chuẩn công nghiệp và các biện pháp kiểm soát chất lượng.,khi việc tích hợp và hoạt động đúng đắn của các thành phần điện tử trên PCB là điều cần thiết cho hiệu suất tổng thể và độ tin cậy của sản phẩm cuối cùng.

2. Chi tiết thông số kỹ thuật

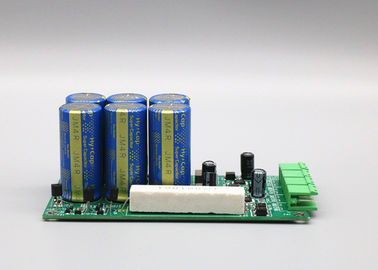

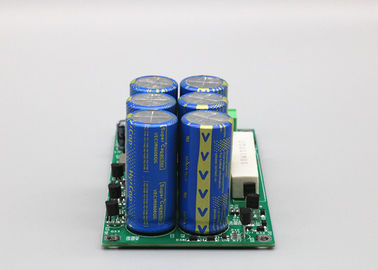

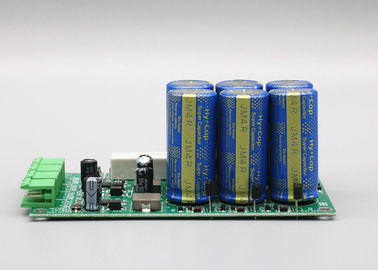

3. Hình ảnh
