| Tên thương hiệu: | KAZ |
| Số mẫu: | KAZA-007 |
| MOQ: | 1 đơn vị |
| giá bán: | 0.1-20 USD / Unit |
| Điều khoản thanh toán: | T / T, Western Union, MoneyGram, L / C, D / A |
| Khả năng cung cấp: | 2000 m2 / Tháng |
PCB, Vật liệu FR4 Tg180, 6 lớp, Dấu vết/Khoảng cách tối thiểu 0,1mm, Điểm mù và chôn vùi Via và Via trong Pad
1. Tính năng
• Chất liệu: FR4 Tg180, 6 lớp
• Dấu vết/khoảng trắng tối thiểu: 0,1mm
• Blind và chôn qua và qua trong đệm
Chất liệu: FR4, Tg cao
Tuân thủ chỉ thị RoHS
Độ dày bảng: 0,4-5,0 mm +/- 10%
Số lớp: 1-22 lớp
Trọng lượng đồng: 0,5-5oz
Cạnh lỗ kết thúc tối thiểu: 8 triệu
Khoan laser: 4 triệu
Chiều rộng/không gian dấu vết tối thiểu: 4/4 triệu (sản xuất), 3/3 triệu (chạy mẫu)
Mặt nạ hàn: xanh lá cây, xanh dương, trắng, đen, xanh dương và vàng
Chú thích: trắng, đen và vàng
Kích thước bảng tối đa: 18 * 2 inch
Tùy chọn loại hoàn thiện: vàng, bạc, thiếc, vàng cứng, HASL, LF HASL
Tiêu chuẩn kiểm định: ipc-A-600H/IPC-6012B, loại 2/3
Kiểm tra điện tử: 100%
Báo cáo: kiểm tra lần cuối, kiểm tra điện tử, kiểm tra khả năng hàn, phần vi mô
Chứng nhận: Tuân thủ chỉ thị UL, SGS, RoHS, ISO 9001:2008, ISO/TS16949:2009
2. PCBAnăng lực kỹ thuật
| SMT | Độ chính xác vị trí: 20 um |
| Kích thước linh kiện:0,4×0,2mm(01005) —130×79mm,Flip-CHIP,QFP,BGA,POP | |
| tối đa.chiều cao thành phần::25mm | |
| tối đa.Kích thước PCB: 680 × 500mm | |
| tối thiểuKích thước PCB: không giới hạn | |
| Độ dày PCB: 0,3 đến 6 mm | |
| Trọng lượng PCB: 3kg | |
| hàn sóng | tối đa.Chiều rộng PCB: 450mm |
| tối thiểuChiều rộng PCB: không giới hạn | |
| Chiều cao thành phần:Top 120mm/Bot 15mm | |
| Mồ hôi hàn | Loại kim loại: một phần, toàn bộ, inlay, sidestep |
| Chất liệu kim loại: Đồng, Nhôm | |
| Bề mặt hoàn thiện: mạ Au, mạ cúi, mạ Sn | |
| Tỷ lệ bong bóng khí: ít hơn 20% | |
| báo chí phù hợp | Phạm vi báo chí: 0-50KN |
| tối đa.Kích thước PCB: 800X600mm | |
| thử nghiệm | ICT, bay thăm dò, đốt cháy, kiểm tra chức năng, chu kỳ nhiệt độ |

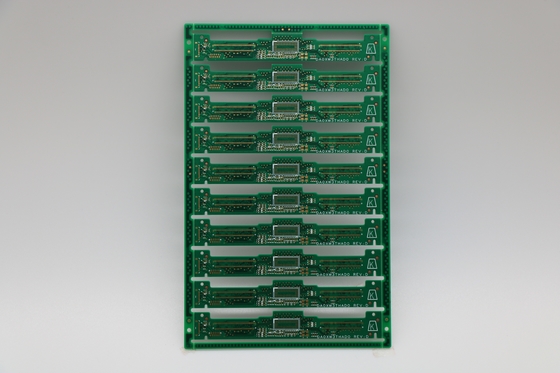

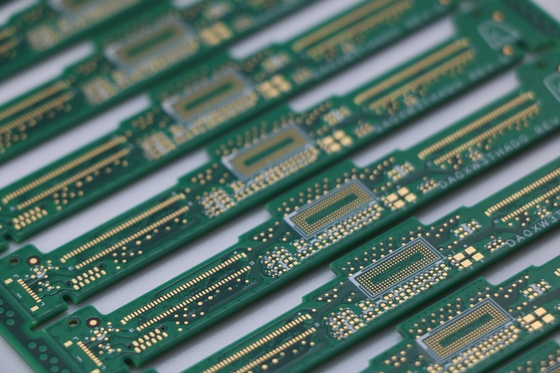

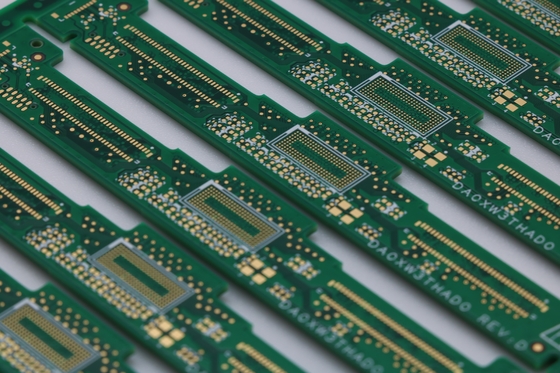

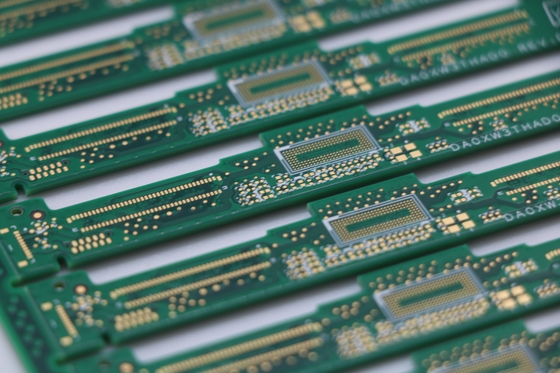

2. Hình ảnh PCBA
