3OZ dày đồng PCB bảng Heavy Copper PCB PCB Assembly Dịch vụ
Tính năng của Camera PCBA
Máy ảnh PCBAKhả năng kỹ thuật
| SMT | Độ chính xác vị trí: 20 um |
| Kích thước thành phần:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Chiều cao tối đa của thành phần::25mm | |
| Kích thước PCB tối đa:680×500mm | |
| Kích thước PCB tối thiểu: không giới hạn | |
| Độ dày PCB:0.3 đến 6mm | |
| Trọng lượng PCB:3kg | |
| Đội lính sóng | Độ rộng tối đa của PCB: 450mm |
| Độ rộng PCB tối thiểu: không giới hạn | |
| Chiều cao của thành phần:Top 120mm/Bot 15mm | |
| Lớp đổ mồ hôi | Loại kim loại: bộ phận, toàn bộ, nhựa, bên cạnh |
| Vật liệu kim loại: đồng, nhôm | |
| Xét bề mặt: tráng Au, tráng sợi, tráng Sn | |
| Tỷ lệ bàng quang không khí: dưới 20% | |
| Chất liệu áp dụng | Phạm vi in: 0-50KN |
| Kích thước PCB tối đa: 800X600mm | |
| Kiểm tra | ICT,tuần nghiệm bay,đánh cháy,kiểm tra chức năng,chu kỳ nhiệt độ |
Sau đây là các bước chính củaPCB đồng nặngDịch vụ hội nghị:
Vật liệu và thành phần:
PCB có hàm lượng đồng cao (2oz, 4oz hoặc 6oz độ dày đồng)
Các thành phần điện tử nặng (ví dụ: Transistor công suất, kháng cự công suất cao, tản nhiệt)
Đuất nhiệt độ cao (ví dụ: Đuất không có chì với điểm nóng chảy cao)
Bột hàn chất lượng cao
Quá trình lắp ráp PCB:
Chuẩn bị PCB:
Làm sạch bề mặt PCB kỹ lưỡng để loại bỏ mọi chất gây ô nhiễm.
Áp dụng mặt nạ hàn và màn silica theo yêu cầu đặt thành phần.
Khoan và qua các lỗ cho các dây dẫn thành phần và lắp đặt.
Đặt thành phần:
Cẩn thận đặt các thành phần trên PCB để đảm bảo định hướng và sắp xếp đúng.
Thành phần an toàn dẫn đến các tấm PCB sử dụng bột hàn nhiệt độ cao.
Lò phản dòng:
Đặt PCB lắp ráp trong lò bơm hoặc sử dụng trạm tái chế không khí nóng.
Nhiệt PCB đến nhiệt độ lưu lại thích hợp (thường là 230 °C đến 260 °C) để làm tan chảy bột hàn.
Đảm bảo ướt hàn thích hợp và hình thành khớp cho tất cả các kết nối thành phần.
Kiểm tra và kiểm tra:
Kiểm tra trực quan PCB cho bất kỳ cầu hàn, nối lạnh, hoặc các thành phần bị thiếu.
Thực hiện các thử nghiệm điện để xác minh chức năng của mạch, chẳng hạn như phép đo tính liên tục, điện trở và điện áp.
Thực hiện tất cả các thử nghiệm chức năng cần thiết để đảm bảo mạch đáp ứng các thông số kỹ thuật thiết kế.
Quản lý nhiệt:
Xác định các thành phần công suất cao cần làm mát bổ sung.
Cài đặt thùng tản nhiệt hoặc các giải pháp quản lý nhiệt khác khi cần thiết để phân tán nhiệt hiệu quả.
Đảm bảo giao diện nhiệt thích hợp giữa các thành phần và thùng tản nhiệt.
Lớp phủ phù hợp (không cần thiết):
Áp dụng lớp phủ phù hợp, chẳng hạn như acrylic hoặc polyurethane, để bảo vệ PCB và các thành phần khỏi các yếu tố môi trường như độ ẩm, bụi và ăn mòn.
Lắp ráp cuối cùng và đóng gói:
Đảm bảo PCB trong một vỏ hoặc vỏ phù hợp, nếu cần thiết.
Gói PCB lắp ráp để vận chuyển an toàn và giao hàng.
Các cân nhắc chính cho việc lắp ráp PCB đồng nặng:
Đảm bảo vật liệu PCB và độ dày đồng phù hợp với các yêu cầu về năng lượng của ứng dụng.
Chọn các thành phần có công suất và khả năng phân tán nhiệt phù hợp.
Sử dụng hàn nhiệt độ cao và pha hàn để chịu được nhiệt độ hoạt động cao hơn.
Thực hiện các giải pháp quản lý nhiệt thích hợp để ngăn chặn các thành phần quá nóng.

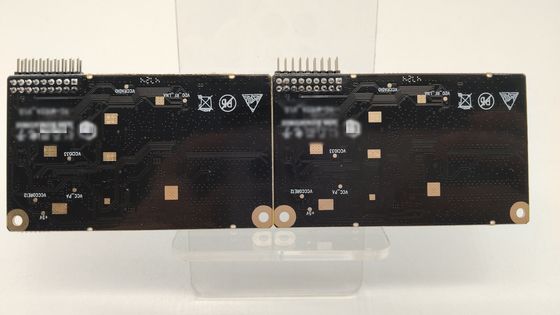

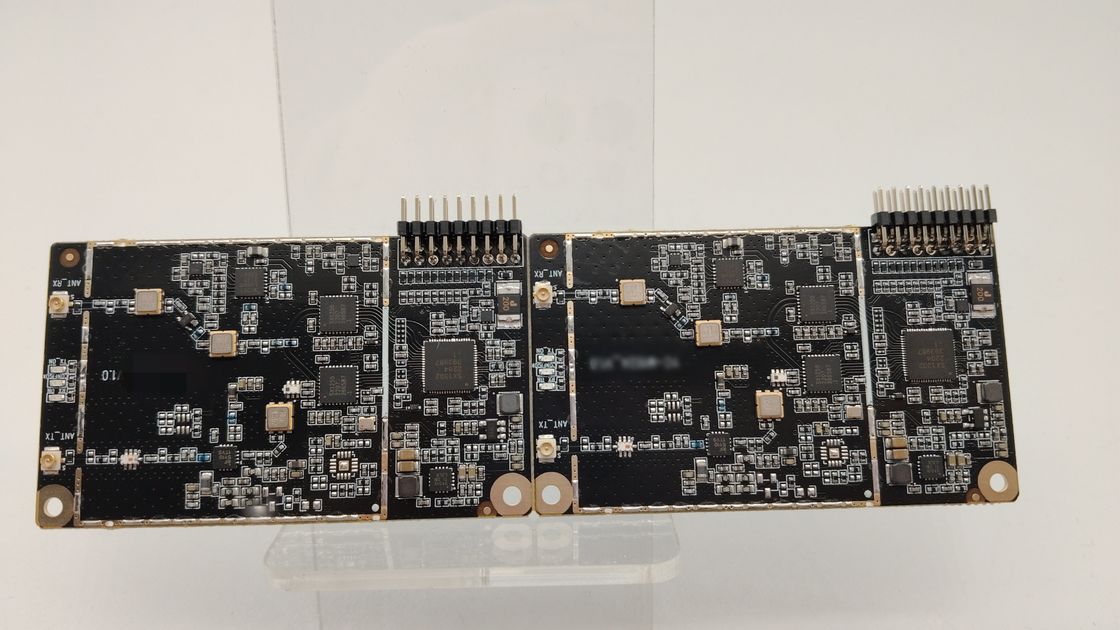

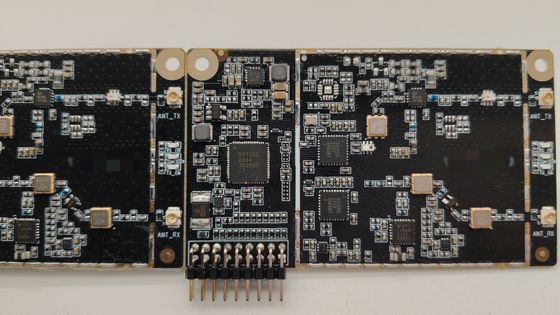

2. Camera PCBA Pictures
