| Tên thương hiệu: | KAZ Circuit |
| Số mẫu: | PCBA-B-0019 |
| MOQ: | 1 pc |
| giá bán: | USD/pc |
| Điều khoản thanh toán: | T/T, Western Union, Paypal |
| Khả năng cung cấp: | 20,000 Square Meters / Month |
Electronic Printed Circuit Boards OEM PCB lắp ráp shenzhen cho Mini Computer PCB thiết kế 1 oz 1.6mm
Thông số chi tiết:
| Lớp | 4 Lớp |
| Vật liệu | FR-4 |
| Độ dày tấm | 1.6 mm |
| Độ dày đồng | 1 oz |
| Điều trị bề mặt | ENIG |
| Soldmask & Silkscreen | Xanh |
| Tiêu chuẩn chất lượng | IPC lớp 2, 100% E-testing |
| Giấy chứng nhận | TS16949, ISO9001, UL, RoHS |
KAZ Circuit có thể làm gì cho bạn:
Để có được một báo giá đầy đủ của PCB / PCBA, xin vui lòng cung cấp thông tin như sau:
Thông tin công ty:
KAZ Circuit là một nhà sản xuất PCB chuyên nghiệp từ Trung Quốc từ năm 2007, cũng cung cấp dịch vụ lắp ráp PCB cho khách hàng của chúng tôi. Bây giờ với khoảng 300 nhân viên. được chứng nhận với ISO9001, TS16949, UL, RoHS.Chúng tôi tự tin để cung cấp cho bạn các sản phẩm chất lượng với giá nhà máy hướng trong thời gian giao hàng nhanh nhất!
Khả năng sản xuất:
| Công suất | Hai mặt: 12000 mét vuông / tháng Nhiều lớp: 8000m2 / tháng |
| Độ rộng đường/khoảng cách tối thiểu | 4/4 mil (1mil = 0,0254mm) |
| Độ dày tấm | 0.3~4.0mm |
| Lớp | 1 ~ 20 lớp |
| Vật liệu | FR-4, nhôm, PI |
| Độ dày đồng | 0.5~4oz |
| Vật liệu Tg | Tg140~Tg170 |
| Kích thước PCB tối đa | 600*1200mm |
| Kích thước lỗ | 0.2mm (+/- 0,025) |
| Điều trị bề mặt | HASL, ENIG, OSP |
Công suất SMT
Thiết kế PCBA là quá trình tạo ra bố trí và vị trí của các thành phần cho mạch điện tử trên một bảng mạch in.Thiết kế PCBArất quan trọng đối với việc sản xuất và vận hành thành công các thiết bị điện tử.
Sau đây là một số khía cạnh chính của thiết kế PCBA:
Chụp sơ đồ:
Định nghĩa chức năng và kết nối của mạch điện tử.
Chọn các thành phần và bao bì phù hợp.
Đảm bảo luồng logic và tuân thủ các quy tắc thiết kế.
Định dạng PCB:
Xác định kích thước bảng, hình dạng và cấu trúc lớp.
Đặt các thành phần tối ưu cho chức năng, quản lý nhiệt và khả năng sản xuất.
Các cáp đường để kết nối các thành phần trong khi xem xét tính toàn vẹn của tín hiệu, phân phối điện và tương thích điện từ (EMC).
Bao gồm các hướng dẫn thiết kế để sản xuất (DFM).
Lựa chọn và đặt thành phần:
Chọn các thành phần dựa trên các yêu cầu về điện, cơ khí và môi trường.
Đặt các thành phần để giảm thiểu độ dài dấu vết, tối ưu hóa đường dẫn tín hiệu và dễ dàng lắp ráp.
Xem xét định hướng thành phần, làm mát và truy cập để thử nghiệm hoặc sửa lại.
Thiết kế năng lượng:
Thiết kế một mạng lưới phân phối điện hiệu quả cho các đường ray điện áp khác nhau.
Thực hiện các tụy tách, điều chỉnh điện áp và các mạch quản lý năng lượng khác.
Hãy chắc chắn để đất nó đúng và giảm thiểu tiếng ồn / ripple.
Tính toàn vẹn tín hiệu và EMC:
Kiểm soát trở ngại theo dõi, định tuyến và kết thúc tín hiệu kỹ thuật số tốc độ cao.
Thực hiện che chắn, lọc và các kỹ thuật khác để giảm thiểu nhiễu điện từ (EMI).
Xem xét bảo vệ xả điện tĩnh (ESD).
Quản lý nhiệt:
Xác định các thành phần sưởi ấm và cung cấp các giải pháp làm mát phù hợp.
Bao gồm các đường nhiệt, thùng tản nhiệt và các cân nhắc về luồng không khí.
Kiểm tra và sản xuất:
Tích hợp các điểm thử nghiệm, các bộ nhảy và các tính năng khác để tạo điều kiện cho thử nghiệm trong mạch.
Theo hướng dẫn DFM liên quan đến mặt nạ hàn, in màn hình và các khía cạnh liên quan đến lắp ráp khác.
Thiết kế PCBAthường liên quan đến việc sử dụng phần mềm CAD chuyên biệt (thiết kế hỗ trợ máy tính), chẳng hạn như Altium Designer, Eagle hoặc KiCad, để chụp sơ đồ, bố trí PCB,và tạo ra các tập tin sản xuất cần thiết.

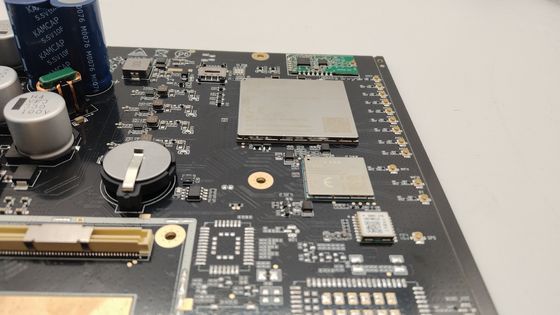

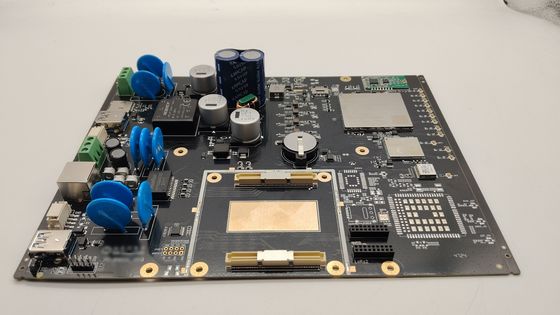

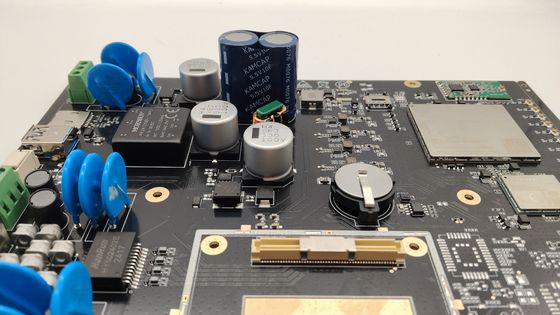

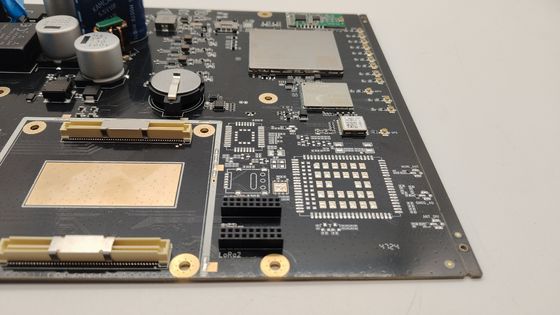

Ảnh của cái này.Thiết kế PCB PCBA cho Máy tính Mini
