| Tên thương hiệu: | KAZ Circuit |
| Số mẫu: | PCB-B-029 |
| MOQ: | 1 pc |
| giá bán: | USD/pc |
| Điều khoản thanh toán: | T/T, Western Union, Paypal |
| Khả năng cung cấp: | 20,000 Square Meters / Month |
FR4 1.6mm 1oz Heavy Copper PCB sản xuất bảng mạch in Heavy Copper PCB
Thông số chi tiết:
| Lớp | 2 |
| Vật liệu | FR-4 KB6160 |
| Độ dày tấm | 1.6mm |
| Độ dày đồng | 1 oz |
| Điều trị bề mặt | HASL |
| Soldmask & Silkscreen | Xanh & Trắng |
| Tiêu chuẩn chất lượng | IPC lớp 2, 100% E-testing |
| Giấy chứng nhận | TS16949, ISO9001, UL, RoHS |
KAZ Circuit có thể làm gì cho bạn:
Để có được một báo giá đầy đủ của PCB / PCBA, xin vui lòng cung cấp thông tin như sau:
Thông tin công ty:
KAZ Circuit là một nhà sản xuất PCB chuyên nghiệp từ Trung Quốc từ năm 2007, cũng cung cấp dịch vụ lắp ráp PCB cho khách hàng của chúng tôi. Bây giờ với khoảng 300 nhân viên. Được chứng nhận với ISO9001, TS16949, UL, RoHS.Chúng tôi tự tin để cung cấp cho bạn các sản phẩm chất lượng với giá nhà máy hướng trong thời gian giao hàng nhanh nhất!
Khả năng sản xuất:
| Công suất | Hai mặt: 12000 mét vuông / tháng Nhiều lớp: 8000m2 / tháng |
| Độ rộng đường/khoảng cách tối thiểu | 4/4 mil (1mil = 0,0254mm) |
| Độ dày tấm | 0.3~4.0mm |
| Lớp | 1 ~ 20 lớp |
| Vật liệu | FR-4, nhôm, PI |
| Độ dày đồng | 0.5~4oz |
| Vật liệu Tg | Tg140~Tg170 |
| Kích thước PCB tối đa | 600*1200mm |
| Kích thước lỗ | 0.2mm (+/- 0,025) |
| Điều trị bề mặt | HASL, ENIG, OSP |
Công suất SMT
PCB đồng dàylà một loại bảng mạch in đặc biệt có lớp đồng dày hơn so với PCB tiêu chuẩn.Độ dày đồng tăng lên này mang lại một số lợi thế và phù hợp với các ứng dụng cụ thể.
Đặc điểm chính củaPCB đồng dàybao gồm:
Độ dày đồng:
Độ dày lớp đồng của PCB tiêu chuẩn thường là 1 đến 2 ounce mỗi foot vuông (oz / ft2), tương đương với độ dày khoảng 35-70 micron.
PCB đồng dàycó lớp đồng dày hơn đáng kể, thường từ 3 oz/sq ft đến 12 oz/sq ft hoặc nhiều hơn, tương đương với độ dày 105-420 micron.
Khả năng xử lý năng lượng:
Tăng độ dày đồng cho phépPCB đồng dàyđể xử lý các mức điện và điện năng cao hơn mà không gây ra sự tích tụ nhiệt quá mức hoặc giảm điện áp.
Điều này làm cho chúng trở nên lý tưởng cho các ứng dụng sử dụng nhiều năng lượng như nguồn cung cấp điện, động cơ và hệ thống điện tử dòng điện cao.
Quản lý nhiệt:
Các lớp đồng dày hơn hoạt động như các thùng dissipator nhiệt hiệu quả, cải thiện sự phân tán nhiệt từ các thành phần sưởi ấm trên PCB.
Khả năng quản lý nhiệt được nâng cao này rất quan trọng đối với thiết kế mạch công suất cao, dòng điện cao hoặc mật độ cao.
Khả năng dẫn điện
Độ dày đồng tăng làm giảm sức đề kháng của dấu vết, cải thiện hiệu suất mạch tổng thể và tính toàn vẹn tín hiệu.
Điều này có lợi cho các ứng dụng đòi hỏi trở kháng thấp, mạch dòng điện cao như điện tử điện hoặc thiết kế kỹ thuật số tốc độ cao.
Độ cứng và độ bền cơ học:
Do độ dày đồng tăng lên,PCB đồng dàycó xu hướng mạnh mẽ hơn và bền hơn về mặt cơ học, làm cho chúng phù hợp với các ứng dụng có yêu cầu rung động, va chạm hoặc căng thẳng.
Thách thức sản xuất:
LàmPCB đồng dàyđòi hỏi các quy trình sản xuất chuyên biệt như kỹ thuật khoan tiên tiến, mạ cải tiến và các phương pháp khắc đặc biệt.
Các quy trình sản xuất này có thể phức tạp và tốn kém hơn so với sản xuất PCB tiêu chuẩn.
Các ứng dụng củaPCB đồng dàybao gồm:
Điện tử công suất, chẳng hạn như biến tần, biến tần và động cơ truyền động
Các mạch dòng điện cao, bao gồm các hệ thống điều khiển và phân phối công nghiệp
Điện tử ô tô bao gồm xe điện và hệ thống truyền động lai
Ứng dụng hàng không vũ trụ và quốc phòng với các yêu cầu về năng lượng và nhiệt nghiêm ngặt
Thiết bị viễn thông và mạng với nhu cầu điện và điện năng cao
PCB đồng dàycó thể được sử dụng trong thiết kế và phát triển các hệ thống điện tử bền vững, đáng tin cậy và hiệu suất cao trong nhiều ngành công nghiệp khác nhau, trong đó xử lý điện,quản lý nhiệt và dẫn điện là các yếu tố chính.

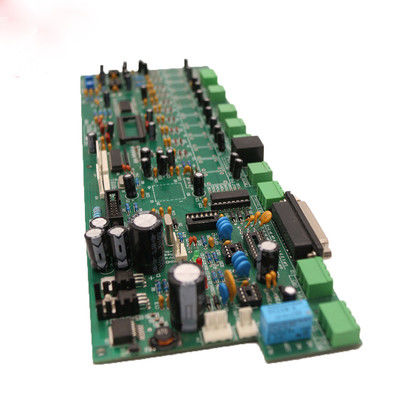

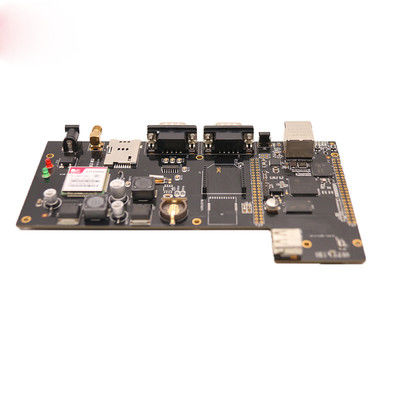

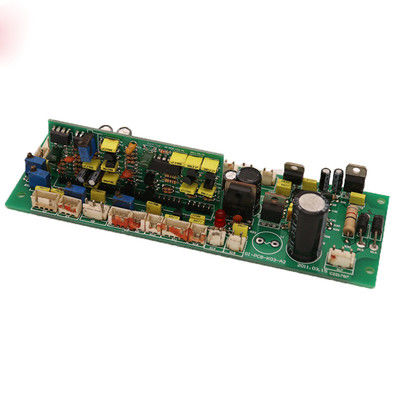

More photoes of FR-4 1.6mm Board With Red Gum 1oz Copper Driving Power Supply PCB PCB đồng nặng
