| Tên thương hiệu: | KAZ |
| Số mẫu: | KAZA-B-046 |
| MOQ: | 1 Unit |
| giá bán: | 0.1-20 USD / Unit |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram, L/C, D/A |
| Khả năng cung cấp: | 2000 m2 / Month |
Bảng mạch in điện tử đa lớp mạ vàng
Đặc điểm
1. Dịch vụ OEM một điểm dừng, được sản xuất tại Shenzhen của Trung Quốc
2. Sản xuất bởi Gerber File và BOM List từ Khách hàng
3. FR4 vật liệu, đáp ứng tiêu chuẩn 94V0
4. SMT, hỗ trợ công nghệ DIP
5. Không có chì HASL, Bảo vệ môi trường
6. UL, CE, RoHS phù hợp
7. Giao hàng bằng DHL, UPS, TNT, EMS hoặc yêu cầu của khách hàng
PCBKhả năng kỹ thuật
| SMT | Độ chính xác vị trí: 20 um |
| Kích thước thành phần:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Chiều cao tối đa của thành phần::25mm | |
| Kích thước PCB tối đa:680×500mm | |
| Kích thước PCB tối thiểu: không giới hạn | |
| Độ dày PCB:0.3 đến 6mm | |
| Trọng lượng PCB:3kg | |
| Đội lính sóng | Độ rộng tối đa của PCB: 450mm |
| Độ rộng PCB tối thiểu: không giới hạn | |
| Chiều cao của thành phần:Top 120mm/Bot 15mm | |
| Lớp đổ mồ hôi | Loại kim loại: bộ phận, toàn bộ, nhựa, bên cạnh |
| Vật liệu kim loại: đồng, nhôm | |
| Xét bề mặt: tráng Au, tráng sợi, tráng Sn | |
| Tỷ lệ bàng quang không khí: dưới 20% | |
| Chất liệu áp dụng | Phạm vi in: 0-50KN |
| Kích thước PCB tối đa: 800X600mm | |
| Kiểm tra | ICT,tuần nghiệm bay,đánh cháy,kiểm tra chức năng,chu kỳ nhiệt độ |
Các tấm mạch in (PCB)là các thành phần cơ bản của thiết bị điện tử và là nền tảng vật lý kết nối và hỗ trợ các thành phần điện tử khác nhau.Nó đóng một vai trò quan trọng trong chức năng và độ tin cậy của các hệ thống điện tử.
Các khía cạnh chính của bảng mạch in điện tử bao gồm:
Lớp và thành phần:
PCB thường bao gồm nhiều lớp, phổ biến nhất là thiết kế 2 hoặc 4 lớp.
Các lớp này được làm bằng đồng phục vụ như đường dẫn và một chất nền không dẫn như sợi thủy tinh (FR-4) hoặc các vật liệu đặc biệt khác.
Các lớp khác có thể bao gồm điện và mặt đất để phân phối điện và giảm tiếng ồn.
Kết nối và dấu vết:
Lớp đồng được khắc để tạo thành các dấu vết dẫn điện phục vụ như đường dẫn cho tín hiệu điện và điện.
Vias là các lỗ được mạ qua kết nối các dấu vết giữa các lớp khác nhau, cho phép kết nối đa lớp.
Độ rộng, khoảng cách và mô hình định tuyến được thiết kế để tối ưu hóa tính toàn vẹn của tín hiệu, trở ngại và hiệu suất điện tổng thể.
Thành phần điện tử:
Các thành phần điện tử, chẳng hạn như mạch tích hợp, điện trở, tụ và đầu nối, được gắn và hàn vào PCB.
Việc đặt và định tuyến các thành phần này là rất quan trọng để đảm bảo hiệu suất tối ưu, làm mát và chức năng tổng thể của hệ thống.
Công nghệ sản xuất PCB:
Các quy trình sản xuất PCB thường liên quan đến các bước như lớp phủ, khoan, mạ đồng, khắc và áp dụng mặt nạ hàn.
Các công nghệ tiên tiến như khoan laser, mạ mạ tiên tiến và đồng lớp đa lớp được sử dụng trong các thiết kế PCB chuyên dụng.
PCB Assembly & Soldering:
Các thành phần điện tử được đặt và hàn trên PCB bằng tay hoặc tự động bằng các kỹ thuật như hàn xuyên lỗ hoặc hàn mặt.
Gỗ hàn ngược và gỗ hàn sóng là các quy trình tự động phổ biến để kết nối các thành phần.
Kiểm tra chất lượng:
PCB trải qua các quy trình kiểm tra và kiểm tra khác nhau như kiểm tra trực quan, kiểm tra điện và kiểm tra chức năng để đảm bảo độ tin cậy và hiệu suất của nó.
Các biện pháp kiểm soát chất lượng, chẳng hạn như kiểm tra trong quá trình và thực hành thiết kế để sản xuất (DFM), giúp duy trì các tiêu chuẩn cao trong sản xuất PCB.
PCB điện tửđược sử dụng trong nhiều ứng dụng khác nhau, bao gồm cả điện tử tiêu dùng, thiết bị công nghiệp, hệ thống ô tô, thiết bị y tế, thiết bị hàng không vũ trụ và viễn thông, và nhiều hơn nữa.Tiến bộ liên tục trong công nghệ PCB, chẳng hạn như sự phát triển của PCB kết nối mật độ cao (HDI) và PCB linh hoạt, đã cho phép tạo ra các thiết bị điện tử nhỏ hơn, mạnh hơn và tiết kiệm năng lượng hơn.

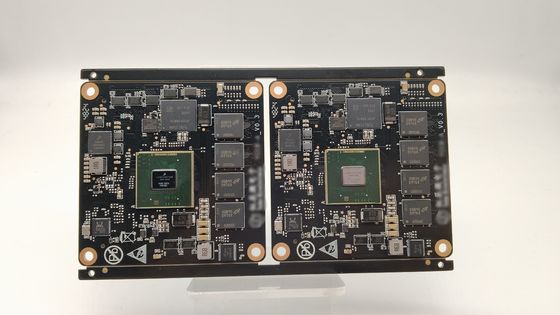

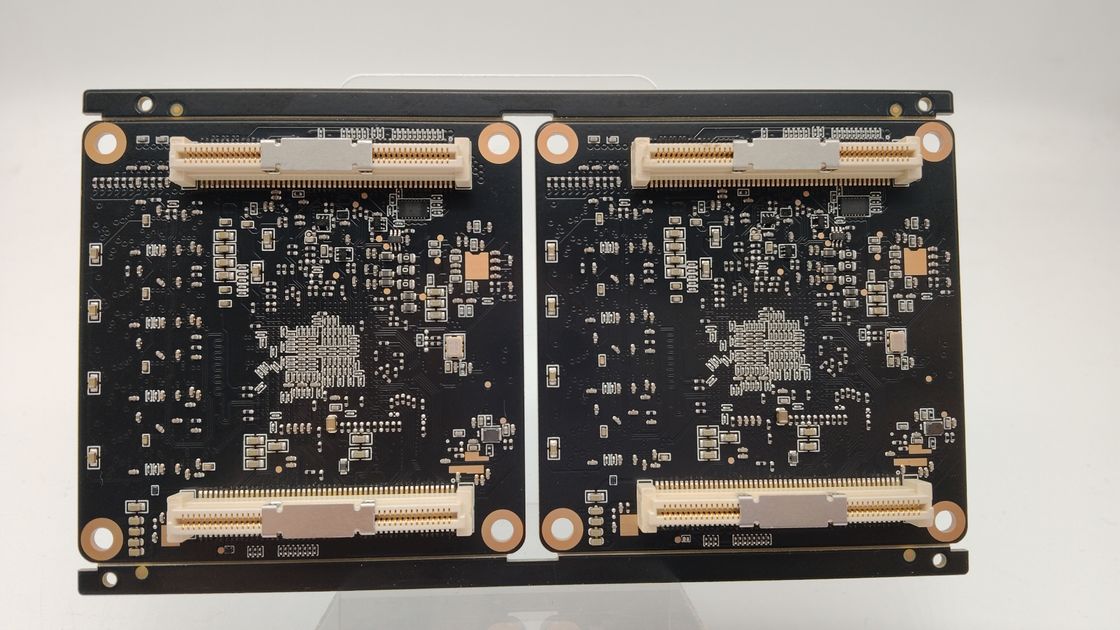

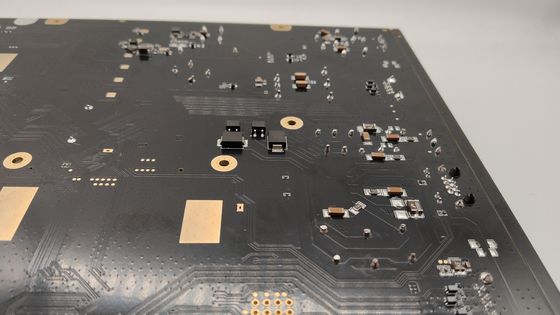

Hình ảnh PCB
