| Tên thương hiệu: | KAZ |
| Số mẫu: | KAZA-B-045 |
| MOQ: | 1 Unit |
| Điều khoản thanh toán: | Western Union, T/T, L/C, D/P, MoneyGram |
| Khả năng cung cấp: | 100000 pieces |
Dịch vụ lắp ráp bảng mạch PCB cung cấp điện
1. Đặc điểm
1. Dịch vụ OEM một điểm dừng, được sản xuất tại Shenzhen của Trung Quốc
2. Sản xuất bởi Gerber File và BOM List từ Khách hàng
3. FR4 vật liệu, đáp ứng tiêu chuẩn 94V0
4. SMT, hỗ trợ công nghệ DIP
5. Không có chì HASL, Bảo vệ môi trường
6. UL, CE, RoHS phù hợp
7. Giao hàng bằng DHL, UPS, TNT, EMS hoặc yêu cầu của khách hàng
2. PCBKhả năng kỹ thuật
| SMT | Độ chính xác vị trí: 20 um |
| Kích thước thành phần:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Chiều cao tối đa của thành phần::25mm | |
| Kích thước PCB tối đa:680×500mm | |
| Kích thước PCB tối thiểu: không giới hạn | |
| Độ dày PCB:0.3 đến 6mm | |
| Trọng lượng PCB:3kg | |
| Đội lính sóng | Độ rộng tối đa của PCB: 450mm |
| Độ rộng PCB tối thiểu: không giới hạn | |
| Chiều cao của thành phần:Top 120mm/Bot 15mm | |
| Lớp đổ mồ hôi | Loại kim loại: bộ phận, toàn bộ, nhựa, bên cạnh |
| Vật liệu kim loại: đồng, nhôm | |
| Xét bề mặt: tráng Au, tráng sợi, tráng Sn | |
| Tỷ lệ bàng quang không khí: dưới 20% | |
| Chất liệu áp dụng | Phạm vi in: 0-50KN |
| Kích thước PCB tối đa: 800X600mm | |
| Kiểm tra | ICT,tuần nghiệm bay,đánh cháy,kiểm tra chức năng,chu kỳ nhiệt độ |
Chứng chỉ:
ISO9001 / ISO14001 / ISO45001 (quân sự) / TS16949 (Xe ô tô) / RoHS / UL
PCB đồng dàylà một loại bảng mạch in đặc biệt có lớp đồng dày hơn so với PCB tiêu chuẩn.Độ dày đồng tăng lên này mang lại một số lợi thế và phù hợp với các ứng dụng cụ thể.
Đặc điểm chính củaPCB đồng dàybao gồm:
Độ dày đồng:
Độ dày lớp đồng của PCB tiêu chuẩn thường là 1 đến 2 ounce mỗi foot vuông (oz / ft2), tương đương với độ dày khoảng 35-70 micron.
PCB đồng dàycó lớp đồng dày hơn đáng kể, thường từ 3 oz/sq ft đến 12 oz/sq ft hoặc nhiều hơn, tương đương với độ dày 105-420 micron.
Khả năng xử lý năng lượng:
Tăng độ dày đồng cho phépPCB đồng dàyđể xử lý các mức điện và điện năng cao hơn mà không gây ra sự tích tụ nhiệt quá mức hoặc giảm điện áp.
Điều này làm cho chúng trở nên lý tưởng cho các ứng dụng sử dụng nhiều năng lượng như nguồn cung cấp điện, động cơ và hệ thống điện tử dòng điện cao.
Quản lý nhiệt:
Các lớp đồng dày hơn hoạt động như các thùng dissipator nhiệt hiệu quả, cải thiện sự phân tán nhiệt từ các thành phần sưởi ấm trên PCB.
Khả năng quản lý nhiệt được nâng cao này rất quan trọng đối với thiết kế mạch công suất cao, dòng điện cao hoặc mật độ cao.
Khả năng dẫn điện
Độ dày đồng tăng làm giảm sức đề kháng của dấu vết, cải thiện hiệu suất mạch tổng thể và tính toàn vẹn tín hiệu.
Điều này có lợi cho các ứng dụng đòi hỏi trở ngại thấp, mạch dòng điện cao như điện tử điện hoặc thiết kế kỹ thuật số tốc độ cao.
Độ cứng và độ bền cơ học:
Do độ dày đồng tăng lên,PCB đồng dàycó xu hướng mạnh mẽ hơn và bền hơn về mặt cơ học, làm cho chúng phù hợp với các ứng dụng có yêu cầu rung động, va chạm hoặc căng thẳng.
Thách thức sản xuất:
LàmPCB đồng dàyđòi hỏi các quy trình sản xuất chuyên biệt như kỹ thuật khoan tiên tiến, mạ cải tiến và các phương pháp khắc đặc biệt.
Các quy trình sản xuất này có thể phức tạp và tốn kém hơn so với sản xuất PCB tiêu chuẩn.
Các ứng dụng củaPCB đồng dàybao gồm:
Điện tử công suất, chẳng hạn như biến tần, biến tần và động cơ truyền động
Các mạch dòng điện cao, bao gồm các hệ thống điều khiển và phân phối công nghiệp
Điện tử ô tô bao gồm xe điện và hệ thống truyền động lai
Ứng dụng hàng không vũ trụ và quốc phòng với các yêu cầu về năng lượng và nhiệt nghiêm ngặt
Thiết bị viễn thông và mạng với nhu cầu điện và điện năng cao
PCB đồng dàycó thể được sử dụng trong thiết kế và phát triển các hệ thống điện tử bền vững, đáng tin cậy và hiệu suất cao trong nhiều ngành công nghiệp khác nhau, trong đó xử lý điện,quản lý nhiệt và dẫn điện là các yếu tố chính.

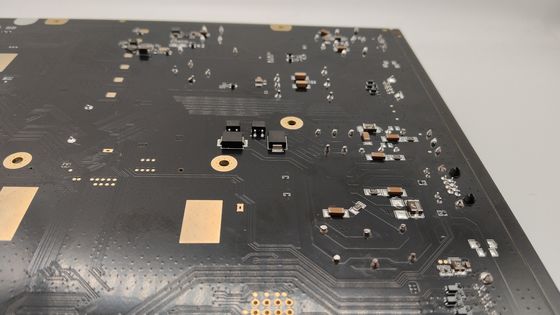

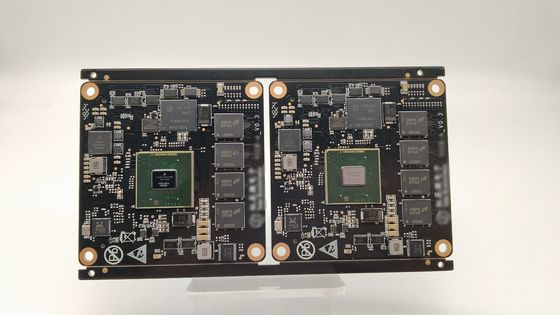

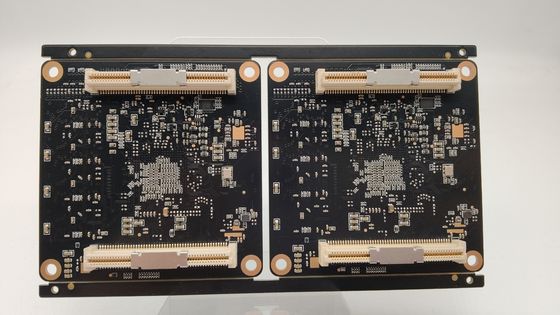

2. Hình ảnh PCB
