| Tên thương hiệu: | KAZ |
| Số mẫu: | KAZA-B-034 |
| MOQ: | 1 Unit |
| Điều khoản thanh toán: | Western Union, T/T, L/C, D/P, MoneyGram |
| Khả năng cung cấp: | 100000 pieces |
Cảm biến LED hai mặt OEM nguyên mẫu PCB Hội đồng PCB bảng, nhà máy PCB,SMT Hội đồng,3 Mil
1. Đặc điểm
1. Dịch vụ OEM một điểm dừng, được sản xuất tại Shenzhen của Trung Quốc
2. Sản xuất bởi Gerber File và BOM List từ Khách hàng
3. FR4 vật liệu, đáp ứng tiêu chuẩn 94V0
4. SMT, hỗ trợ công nghệ DIP
5. Không có chì HASL, Bảo vệ môi trường
6. UL, CE, RoHS phù hợp
7. Giao hàng bằng DHL, UPS, TNT, EMS hoặc yêu cầu của khách hàng
2. PCBAKhả năng kỹ thuật
| SMT | Độ chính xác vị trí: 20 um |
| Kích thước thành phần:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Chiều cao tối đa của thành phần::25mm | |
| Kích thước PCB tối đa:680×500mm | |
| Kích thước PCB tối thiểu: không giới hạn | |
| Độ dày PCB:0.3 đến 6mm | |
| Trọng lượng PCB:3kg | |
| Đội lính sóng | Độ rộng tối đa của PCB: 450mm |
| Độ rộng PCB tối thiểu: không giới hạn | |
| Chiều cao của thành phần:Top 120mm/Bot 15mm | |
| Lớp đổ mồ hôi | Loại kim loại: bộ phận, toàn bộ, nhựa, bên cạnh |
| Vật liệu kim loại: đồng, nhôm | |
| Xét bề mặt: tráng Au, tráng sợi, tráng Sn | |
| Tỷ lệ bàng quang không khí: dưới 20% | |
| Chất liệu áp dụng | Phạm vi in: 0-50KN |
| Kích thước PCB tối đa: 800X600mm | |
| Kiểm tra | ICT,tuần nghiệm bay,đánh cháy,kiểm tra chức năng,chu kỳ nhiệt độ |
Chứng chỉ:
ISO9001 / ISO14001 / ISO45001 (quân sự) / TS16949 (Xe ô tô) / RoHS / UL
Thiết lập mẫu PCBlà quá trình xây dựng và thử nghiệm các phiên bản quy mô nhỏ của bảng mạch in trước khi chuyển sang sản xuất quy mô lớn.Giai đoạn này rất quan trọng trong vòng đời phát triển sản phẩm vì nó xác minh thiết kế PCB, chức năng, và khả năng sản xuất.
Dưới đây là các bước chính liên quan đếnBộ PCB nguyên mẫu:
Xem xét thiết kế:
Xem xét kỹ lưỡng tài liệu thiết kế PCB, bao gồm sơ đồ và bố cục, để đảm bảo thiết kế đáp ứng các yêu cầu chức năng và kỹ thuật.
Việc xem xét này có thể bao gồm kiểm tra vi phạm quy tắc thiết kế, vị trí thành phần, định tuyến tín hiệu và khả năng sản xuất tổng thể.
Chọn thành phần và mua sắm:
Chọn các thành phần điện tử cần thiết như mạch tích hợp, điện trở, tụ và đầu nối dựa trên các thông số kỹ thuật thiết kế.
Sau đó, các thành phần này được mua từ các nhà cung cấp đáng tin cậy, đảm bảo tính sẵn có và tuân thủ các yêu cầu thiết kế.
Sản xuất PCB nguyên mẫu:
Các tệp thiết kế PCB được gửi đến cơ sở sản xuất PCB, sản xuất các nguyên mẫu PCB vật lý.
Điều này có thể liên quan đến các quy trình như mạ đồng, khoan và áp dụng mặt nạ hàn để tạo ra cấu trúc PCB đa lớp cần thiết.
Bộ phận lắp ráp:
Các thành phần điện tử được đặt và hàn trên PCB nguyên mẫu bằng tay hoặc bán tự động.
Điều này có thể được thực hiện bằng cách sử dụng các kỹ thuật như hàn xuyên lỗ, hàn gắn bề mặt, hoặc thậm chí các quy trình tiên tiến như hàn reflow.
Kiểm tra và kiểm tra:
Kiểm tra kỹ lưỡng PCB nguyên mẫu được lắp ráp cho bất kỳ khiếm khuyết sản xuất nào, chẳng hạn như cầu hàn, các thành phần bị thiếu hoặc định hướng thành phần không đúng.
Kiểm tra chức năng được thực hiện để xác minh hoạt động của PCB, bao gồm kết nối, tính toàn vẹn tín hiệu và chức năng của các mạch và hệ thống con riêng lẻ.
Thiết kế lặp lại và tinh chỉnh:
Dựa trên kết quả kiểm tra và thử nghiệm, thiết kế PCB có thể được tinh chỉnh hoặc sửa đổi để giải quyết bất kỳ vấn đề nào hoặc tối ưu hóa hiệu suất của nó.
Quá trình lặp lại này tiếp tục cho đến khi PCB nguyên mẫu đáp ứng các thông số kỹ thuật và yêu cầu cần thiết.
Bộ PCB nguyên mẫuthường được thực hiện trong các lô nhỏ hoặc các đơn vị đơn lẻ, sử dụng thiết bị chuyên dụng như máy chọn và đặt, lò reflow và thiết bị thử nghiệm.
Trước khi sản xuất hàng loạt, hoàn thành thành côngBộ PCB nguyên mẫugiai đoạn là rất quan trọng để đảm bảo độ tin cậy, chức năng và khả năng sản xuất của sản phẩm PCB cuối cùng.

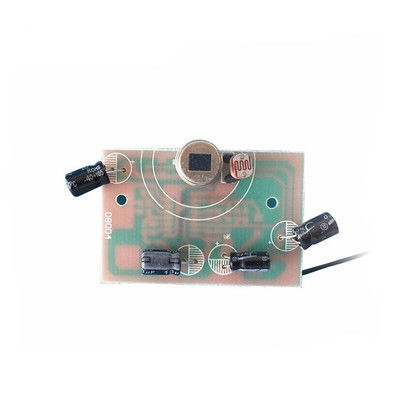

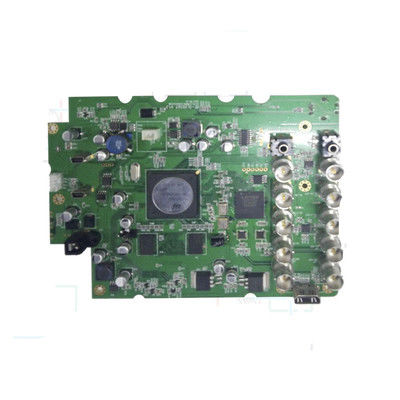

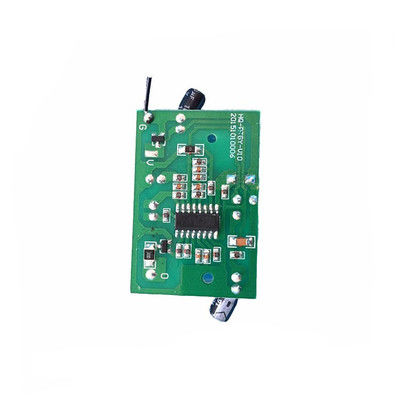

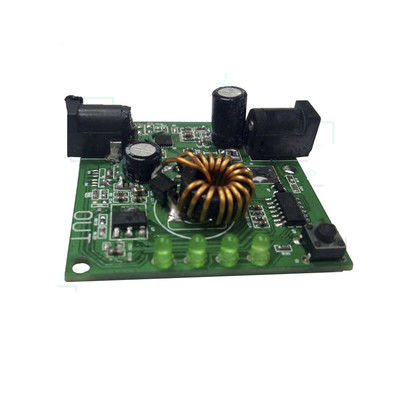

2. PCBA Pictures
