| Tên thương hiệu: | KAZ |
| Số mẫu: | KAZA-B-013 |
| MOQ: | 1 Unit |
| Điều khoản thanh toán: | Western Union, T/T, L/C, D/P, MoneyGram |
| Khả năng cung cấp: | 100000 pieces |
Bộ PCB tùy chỉnh Smart Meter PCBA sản xuất SWR Meter&PWR Power Meter PCB
1. Đặc điểm
1. Dịch vụ OEM một điểm dừng, được sản xuất tại Shenzhen của Trung Quốc
2. Sản xuất bởi Gerber File và BOM List từ Khách hàng
3. FR4 vật liệu, đáp ứng tiêu chuẩn 94V0
4. SMT, hỗ trợ công nghệ DIP
5. Không có chì HASL, Bảo vệ môi trường
6. UL, CE, RoHS phù hợp
7. Giao hàng bằng DHL, UPS, TNT, EMS hoặc yêu cầu của khách hàng
2. PCBKhả năng kỹ thuật
| SMT | Độ chính xác vị trí: 20 um |
| Kích thước thành phần:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Chiều cao tối đa của thành phần::25mm | |
| Kích thước PCB tối đa:680×500mm | |
| Kích thước PCB tối thiểu: không giới hạn | |
| Độ dày PCB:0.3 đến 6mm | |
| Trọng lượng PCB:3kg | |
| Đội lính sóng | Độ rộng tối đa của PCB: 450mm |
| Độ rộng PCB tối thiểu: không giới hạn | |
| Chiều cao của thành phần:Top 120mm/Bot 15mm | |
| Lớp đổ mồ hôi | Loại kim loại: bộ phận, toàn bộ, nhựa, bên cạnh |
| Vật liệu kim loại: đồng, nhôm | |
| Xét bề mặt: tráng Au, tráng sợi, tráng Sn | |
| Tỷ lệ bàng quang không khí: dưới 20% | |
| Chất liệu áp dụng | Phạm vi in: 0-50KN |
| Kích thước PCB tối đa: 800X600mm | |
| Kiểm tra | ICT,tuần nghiệm bay,đánh cháy,kiểm tra chức năng,chu kỳ nhiệt độ |
Chứng chỉ:
ISO9001 / ISO14001 / ISO45001 (quân sự) / TS16949 (Xe ô tô) / RoHS / UL
Quá trình lắp ráp PCB tùy chỉnh
Thiết kế và sản xuất PCB:
Hợp tác với các kỹ sư thiết kế PCB để tạo sơ đồ và bố trí cho các PCB tùy chỉnh.
Thiết kế PCB hoàn chỉnh, bao gồm vị trí thành phần, đường dẫn theo dõi và bất kỳ yêu cầu đặc biệt nào.
Gửi các tập tin thiết kế cho nhà sản xuất PCB để chế tạo.
Nhận PCB trần từ nhà sản xuất và kiểm tra bất kỳ khiếm khuyết nào.
Mua bộ phận:
Xác định các thành phần điện tử cần thiết như IC, điện trở, tụ và đầu nối.
Mua các thành phần cần thiết từ một nhà phân phối được ủy quyền hoặc trực tiếp từ nhà sản xuất.
Đảm bảo các thành phần tương thích với thiết kế PCB và đáp ứng các thông số kỹ thuật của dự án.
Bộ PCB:
Chuẩn bị PCB để lắp ráp bằng cách làm sạch bề mặt và bôi mạ hàn vào miếng đệm thành phần.
Sử dụng máy chọn và đặt tự động để đặt các thành phần chính xác trên PCB.
Quay lại bột hàn trong một môi trường được kiểm soát, chẳng hạn như lò tái chảy, tạo ra các kết nối thành phần.
Thực hiện kiểm tra trực quan và điện của PCB lắp ráp để đảm bảo vị trí các thành phần và các khớp hàn đúng.
Quá trình lắp ráp chuyên dụng (nếu cần thiết):
Tùy thuộc vào thiết kế và ứng dụng PCB, có thể yêu cầu các quy trình lắp ráp bổ sung, chẳng hạn như:
Chèn và hàn các thành phần xuyên lỗ
Kết nối thành phần Ball Grid Array (BGA) hoặc Chip Scale Package (CSP)
Lớp phủ phù hợp hoặc vỏ để bảo vệ môi trường
Cài đặt bộ phận xử lý nhiệt hoặc bộ phận xử lý nhiệt
Kiểm tra và đảm bảo chất lượng:
Thực hiện các thử nghiệm khác nhau để xác minh chức năng và độ tin cậy của PCB tùy chỉnh như:
Kiểm tra điện (ví dụ: phép đo tính liên tục, điện trở, điện áp và dòng điện)
Kiểm tra chức năng để đảm bảo PCB đáp ứng các thông số kỹ thuật thiết kế
Kiểm tra môi trường (ví dụ: nhiệt độ, độ ẩm, rung động) (nếu cần thiết)
Tài liệu kết quả thử nghiệm và bất kỳ vấn đề nào gặp phải trong quá trình lắp ráp.
Lắp ráp cuối cùng và đóng gói:
Tích hợp PCB tùy chỉnh vào sản phẩm hoặc hệ thống cuối cùng (nếu có).
Gói PCB hoặc bộ sưu tập hoàn chỉnh để vận chuyển an toàn và giao hàng cho khách hàng.
Cung cấp mọi tài liệu cần thiết như hướng dẫn lắp ráp, sơ đồ và báo cáo thử nghiệm.
Trong suốtBộ PCB tùy chỉnhquá trình, các nhà sản xuất nên duy trì các quy trình kiểm soát chất lượng nghiêm ngặt, tuân thủ các tiêu chuẩn ngành và đảm bảo khả năng truy xuất lại tất cả các thành phần và quy trình.

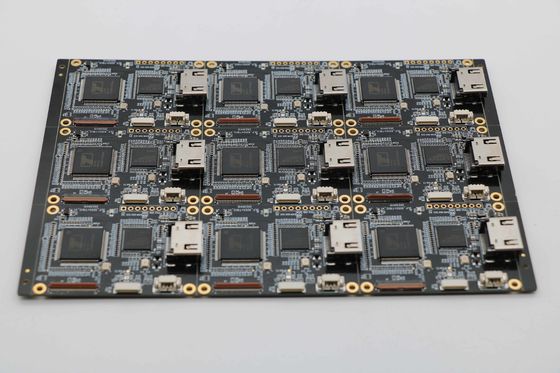

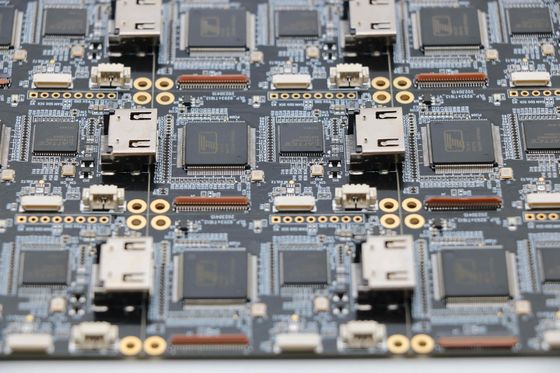

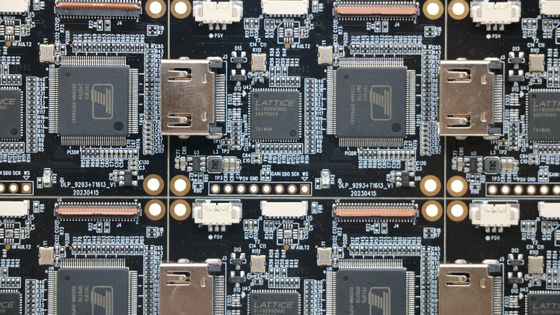

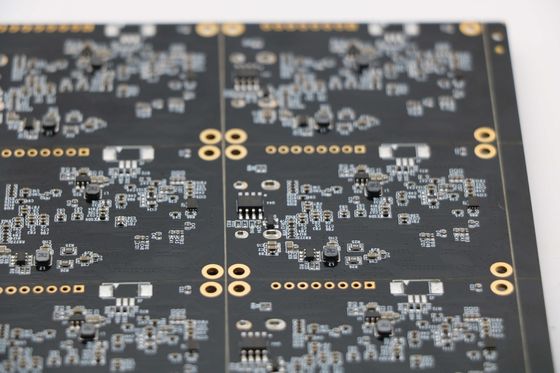

2. Hình ảnh PCB
