BOM Components Multilayer Custom Lead Free 2oz PCB Assembly shenzhen Bảng mạch in,Hỗ trợ SMT Custom PCB Assembly

BOM Components Multilayer Custom Lead Free 2oz PCB Assembly shenzhen Bảng mạch in,Hỗ trợ smt

Đặc điểm

1. Dịch vụ OEM một cửa: Được sản xuất tại Thâm Quyến của Trung Quốc
2. Được sản xuất bởi Gerber File và Bom LIst được cung cấp bởi khách hàng
3. Hỗ trợ công nghệ SMT, DIP
4. Vật liệu FR4 đáp ứng tiêu chuẩn 94v0
5. Tuân thủ UL,CE,ROHS
6. Thời gian dẫn chuẩn: 4-5 ngày cho 2L; 5-7 cho 4L. Dịch vụ nhanh có sẵn

Thông số kỹ thuật:

KAZ Circuit có thể làm gì cho bạn?:

1. Sản xuất PCB (phương mẫu, nhỏ đến trung bình, sản xuất hàng loạt)
2. Các thành phần mua sắm
3. PCB Assembly/SMT/DIP

Để có được một báo giá đầy đủ của PCB / PCBA, xin vui lòng cung cấp thông tin như sau:

1. Gói Gerber, với thông số kỹ thuật chi tiết của PCB
2. Danh sách BOM (Tốt hơn với Excel fomart)
3. Hình ảnh của PCBA (Nếu bạn đã làm PCBA này trước đây)

Thông tin công ty:

KAZ Circuit là một nhà sản xuất PCB chuyên nghiệp từ Trung Quốc từ năm 2007, cũng cung cấp dịch vụ lắp ráp PCB cho khách hàng của chúng tôi. Bây giờ với khoảng 300 nhân viên. được chứng nhận với ISO9001, TS16949, UL, RoHS.Chúng tôi tự tin để cung cấp cho bạn các sản phẩm chất lượng với giá nhà máy hướng trong thời gian giao hàng nhanh nhất!

Khả năng sản xuất:

Quá trình lắp ráp PCB tùy chỉnh

Thiết kế và sản xuất PCB:

Hợp tác với các kỹ sư thiết kế PCB để tạo sơ đồ và bố trí cho các PCB tùy chỉnh.

Thiết kế PCB hoàn chỉnh, bao gồm vị trí thành phần, đường dẫn theo dõi và bất kỳ yêu cầu đặc biệt nào.

Gửi các tập tin thiết kế cho nhà sản xuất PCB để chế tạo.

Nhận PCB trần từ nhà sản xuất và kiểm tra bất kỳ khiếm khuyết nào.

Mua bộ phận:

Xác định các thành phần điện tử cần thiết như IC, điện trở, tụ và đầu nối.

Mua các thành phần cần thiết từ một nhà phân phối được ủy quyền hoặc trực tiếp từ nhà sản xuất.

Đảm bảo các thành phần tương thích với thiết kế PCB và đáp ứng các thông số kỹ thuật của dự án.

Bộ PCB:

Chuẩn bị PCB để lắp ráp bằng cách làm sạch bề mặt và bôi mạ hàn vào miếng đệm thành phần.

Sử dụng máy chọn và đặt tự động để đặt các thành phần chính xác trên PCB.

Quay lại bột hàn trong một môi trường được kiểm soát, chẳng hạn như lò tái chảy, tạo ra các kết nối thành phần.

Thực hiện kiểm tra trực quan và điện của PCB lắp ráp để đảm bảo vị trí các thành phần và các khớp hàn đúng.

Quá trình lắp ráp chuyên dụng (nếu cần thiết):

Tùy thuộc vào thiết kế và ứng dụng PCB, có thể yêu cầu các quy trình lắp ráp bổ sung, chẳng hạn như:

Chèn và hàn các thành phần xuyên lỗ

Kết nối thành phần Ball Grid Array (BGA) hoặc Chip Scale Package (CSP)

Lớp phủ phù hợp hoặc vỏ để bảo vệ môi trường

Cài đặt bộ phận xử lý nhiệt hoặc bộ phận xử lý nhiệt

Kiểm tra và đảm bảo chất lượng:

Thực hiện các thử nghiệm khác nhau để xác minh chức năng và độ tin cậy của PCB tùy chỉnh như:

Kiểm tra điện (ví dụ: phép đo tính liên tục, điện trở, điện áp và dòng điện)

Kiểm tra chức năng để đảm bảo PCB đáp ứng các thông số kỹ thuật thiết kế

Kiểm tra môi trường (ví dụ: nhiệt độ, độ ẩm, rung động) (nếu cần thiết)

Tài liệu kết quả thử nghiệm và bất kỳ vấn đề nào gặp phải trong quá trình lắp ráp.

Lắp ráp cuối cùng và đóng gói:

Tích hợp PCB tùy chỉnh vào sản phẩm hoặc hệ thống cuối cùng (nếu có).

Gói PCB hoặc bộ sưu tập hoàn chỉnh để vận chuyển an toàn và giao hàng cho khách hàng.

Cung cấp mọi tài liệu cần thiết như hướng dẫn lắp ráp, sơ đồ và báo cáo thử nghiệm.

Trong suốt quá trình lắp ráp PCB tùy chỉnh, các nhà sản xuất nên duy trì các quy trình kiểm soát chất lượng nghiêm ngặt, tuân thủ các tiêu chuẩn của ngành và đảm bảo khả năng truy xuất nguồn gốc của tất cả các thành phần và quy trình.

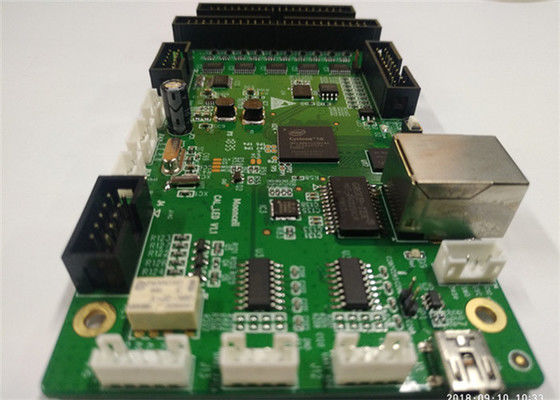

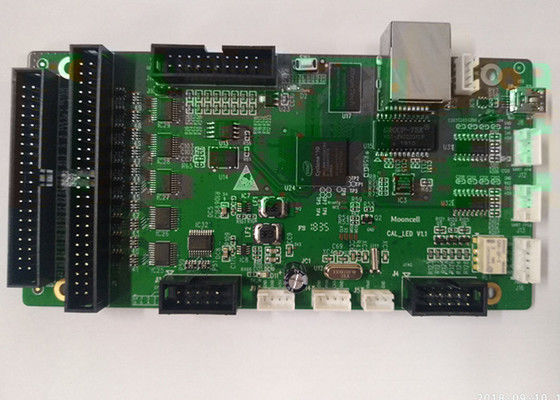

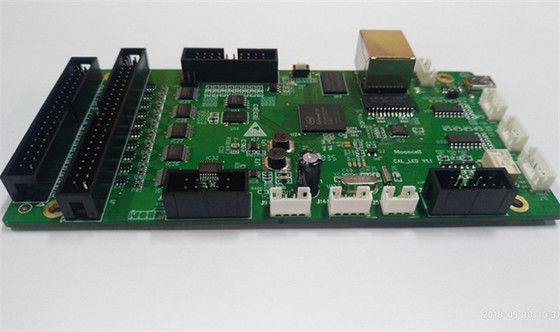

Hình ảnh
