| Tên thương hiệu: | KAZ |
| Số mẫu: | KAZA-005 |
| MOQ: | 1 đơn vị |
| giá bán: | 0.1-20 USD / Unit |
| Điều khoản thanh toán: | T / T, Western Union, MoneyGram, L / C, D / A |
| Khả năng cung cấp: | 2000 m2 / Tháng |
Bảng PCB đa lớp PCB Bảng mạch in
1.Bảng mạchĐặc điểm
1. Dịch vụ OEM một điểm dừng, được sản xuất tại Shenzhen của Trung Quốc
2. Sản xuất bởi Gerber File và BOM List từ Khách hàng
3. FR4 vật liệu, đáp ứng tiêu chuẩn 94V0
4. SMT, hỗ trợ công nghệ DIP
5. Không có chì HASL, Bảo vệ môi trường
6. UL, CE, RoHS phù hợp
7. Giao hàng bằng DHL, UPS, TNT, EMS hoặc yêu cầu của khách hàng
2.Bảng mạch Khả năng kỹ thuật
| SMT | Độ chính xác vị trí: 20 um |
| Kích thước thành phần:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Chiều cao tối đa của thành phần::25mm | |
| Kích thước PCB tối đa:680×500mm | |
| Kích thước PCB tối thiểu: không giới hạn | |
| Độ dày PCB:0.3 đến 6mm | |
| Trọng lượng PCB:3kg | |
| Đội lính sóng | Độ rộng tối đa của PCB: 450mm |
| Độ rộng PCB tối thiểu: không giới hạn | |
| Chiều cao của thành phần:Top 120mm/Bot 15mm | |
| Lớp đổ mồ hôi | Loại kim loại: bộ phận, toàn bộ, nhựa, bên cạnh |
| Vật liệu kim loại: đồng, nhôm | |
| Xét bề mặt: tráng Au, tráng sợi, tráng Sn | |
| Tỷ lệ bàng quang không khí: dưới 20% | |
| Chất liệu áp dụng | Phạm vi in: 0-50KN |
| Kích thước PCB tối đa: 800X600mm | |
| Kiểm tra | ICT,tuần nghiệm bay,đánh cháy,kiểm tra chức năng,chu kỳ nhiệt độ |
PCB đa lớp (Bảng mạch in) là một loại bảng mạch bao gồm nhiều lớp vật liệu dẫn điện được tách bởi các lớp cách nhiệt.Nó được sử dụng để cung cấp kết nối phức tạp giữa các thành phần điện tử trong các thiết bị điện tử khác nhau.
PCB đa lớp thường được sử dụng trong các ứng dụng đòi hỏi mức độ phức tạp hoặc mật độ mạch cao.các tấm này có thể chứa nhiều thành phần và kết nối hơn so với PCB đơn hoặc hai mặtĐiều này làm cho chúng phù hợp với các thiết bị điện tử tiên tiến như điện thoại thông minh, máy tính, thiết bị mạng và điện tử ô tô.
Việc xây dựng một PCB đa lớp bao gồm sandwich nhiều lớp các dấu vết đồng và vật liệu cách nhiệt với nhau.thường được làm bằng nhựa epoxy được tăng cường bằng sợi thủy tinh (FR-4), đó là vật liệu pre-preg được ngâm với nhựa epoxy.
Để tạo ra các kết nối mong muốn, các lớp bên trong được khắc để loại bỏ đồng không mong muốn và tạo ra các dấu vết mạch.Những dấu vết này tạo thành các đường dẫn điện giữa các thành phần và thường được kết nối thông qua các lỗ được mạ (PTHs) xuyên qua toàn bộ độ dày của bảng.
Các lớp bên ngoài của PCB đa lớp thường được làm bằng tấm đồng niêm mạc cho bề mặt trên và dưới của các lớp bên trong.Các lớp bên ngoài cũng được khắc để tạo ra các dấu vết mạch và có thể được phủ một mặt nạ hàn để bảo vệ đồng và cung cấp cách điệnBước cuối cùng liên quan đến việc áp dụng một lớp màn hình lụa để dán nhãn và xác định thành phần.
Số lớp trong PCB đa lớp có thể thay đổi tùy thuộc vào độ phức tạp của mạch và không gian có sẵn trong thiết bị.6 lớp, 8 lớp, và thậm chí số lớp cao hơn.
Thiết kế và sản xuất PCB đa lớp đòi hỏi các công cụ phần mềm chuyên biệt và quy trình sản xuất.và vị trí thành phầnQuá trình sản xuất bao gồm một loạt các bước, bao gồm xếp chồng lớp, khoan, mạ, khắc, áp dụng mặt nạ hàn và kiểm tra cuối cùng.
Nhìn chung, PCB đa lớp cung cấp tính linh hoạt thiết kế tăng lên, kích thước giảm, hiệu suất điện được cải thiện và sự toàn vẹn tín hiệu được cải thiện so với PCB một hoặc hai mặt.Chúng đóng một vai trò quan trọng trong việc tạo ra các thiết bị điện tử tiên tiến với chức năng phức tạp.

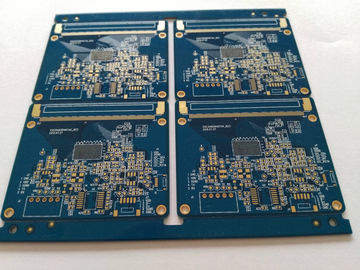

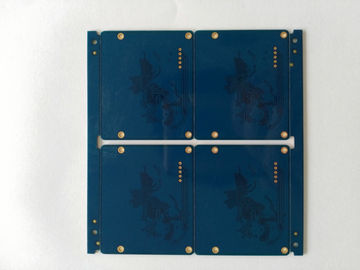

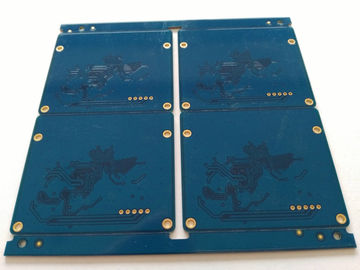

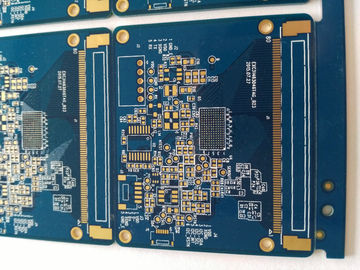

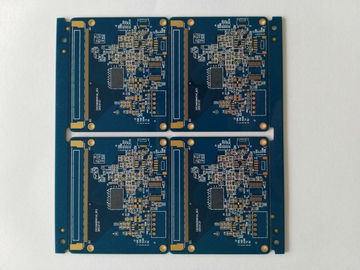

2.Bảng mạchHình ảnh
