4 Lớp FR4 1oz Printed Circuit Board Assembly Bảng điều khiển công nghiệp

Thông tin chi tiết thêm về lắp ráp PCB kiểm soát công nghiệp:

Vật liệu bảng:

Thông thường sử dụng FR-4 hoặc các chất nền cứng hiệu suất cao khác để chịu được căng thẳng cơ học.
Có thể kết hợp lõi kim loại hoặc nền nhôm để cải thiện quản lý nhiệt.
Sử dụng các vật liệu chuyên biệt như PTFE (Teflon) cho các ứng dụng tần số cao hoặc điện áp cao.
PCB đa lớp:

PCB điều khiển công nghiệp thường có 4, 6 hoặc thậm chí nhiều lớp đồng cho định tuyến và phân phối điện phức tạp.
Thiết kế cẩn thận của lớp xếp chồng lên và qua vị trí để duy trì tính toàn vẹn của tín hiệu và kiểm soát trở ngại.
Quản lý nhiệt:

Bao gồm các thùng tản nhiệt, các bộ phân tán nhiệt và các giải pháp làm mát bằng không khí ép để phân tán nhiệt từ các thành phần công suất cao.
Sử dụng đường nhiệt để truyền nhiệt hiệu quả từ các khớp nối thiết bị đến các lớp bên ngoài của PCB.
Kiểm tra độ tin cậy:

Kiểm tra căng thẳng môi trường rộng rãi, bao gồm kiểm tra chu kỳ nhiệt độ, rung động và độ ẩm.
Kiểm tra tuổi thọ tăng tốc để đánh giá độ tin cậy lâu dài của bộ PCB.
Phân tích chế độ và hiệu ứng thất bại (FMEA) để xác định và giảm thiểu các cơ chế thất bại tiềm ẩn.
Thiết lập tự động:

Các quy trình tự động cao, bao gồm robot chọn và đặt, hàn chọn lọc và lớp phủ phù hợp.
Sử dụng kiểm tra và thử nghiệm trực tuyến để đảm bảo chất lượng trong suốt quá trình lắp ráp.
Dịch vụ thực địa và bảo trì:

Thiết kế mô-đun và dễ dàng truy cập vào các thành phần quan trọng để sửa chữa và thay thế.
Tài liệu toàn diện và tài liệu hỗ trợ cho các kỹ thuật viên làm việc trên thiết bị.
Tuân thủ quy định:

Tuân thủ các tiêu chuẩn cụ thể của ngành, chẳng hạn như IEC 61131 cho bộ điều khiển logic có thể lập trình (PLC).
Tuân thủ các quy định an toàn, chẳng hạn như UL, CE hoặc ATEX để sử dụng trong môi trường nguy hiểm.
Sự chú ý đến chi tiết, vật liệu chuyên môn và kiểm tra nghiêm ngặt cần thiết cho lắp ráp PCB kiểm soát công nghiệp giúp đảm bảo độ tin cậy,hoạt động lâu dài của các thành phần quan trọng này trong các ứng dụng công nghiệp đòi hỏi.

Thông số chi tiết:

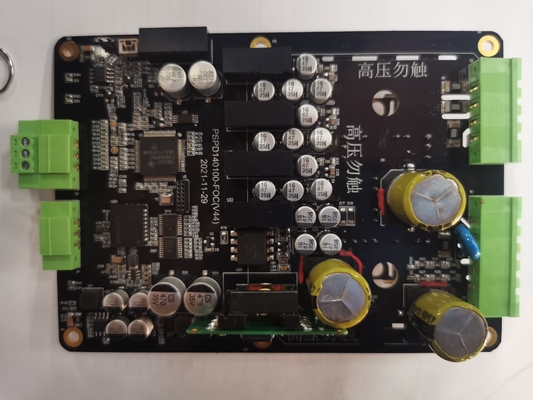

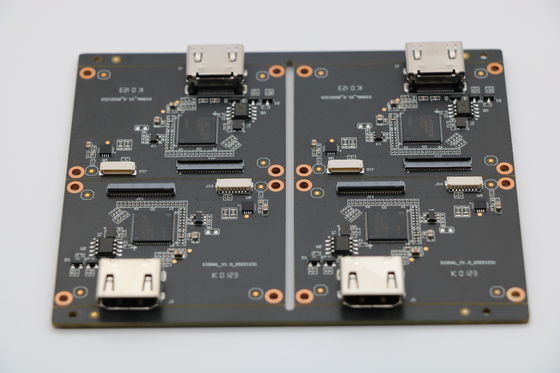

Ảnh của cái này. 4 Lớp FR4 1oz Printed Circuit Board Assembly Bảng điều khiển công nghiệp

KAZ Circuit có thể làm gì cho bạn:

• Sản xuất PCB (phương mẫu, nhỏ đến trung bình, sản xuất hàng loạt)
• Các thành phần mua sắm
• PCB Assembly/SMT/DIP

Để có được một báo giá đầy đủ của PCB / PCBA, xin vui lòng cung cấp thông tin như sau:

• Gói Gerber, với thông số kỹ thuật chi tiết của PCB
• Danh sách BOM (Tốt hơn với Excel fomart)
• Hình ảnh của PCBA (Nếu bạn đã làm PCBA này trước đây)

Thông tin công ty:

KAZ Circuit là một nhà sản xuất PCB chuyên nghiệp từ Trung Quốc từ năm 2007, cũng cung cấp dịch vụ lắp ráp PCB cho khách hàng của chúng tôi. Bây giờ với khoảng 300 nhân viên. được chứng nhận với ISO9001, TS16949, UL, RoHS.Chúng tôi tự tin để cung cấp cho bạn các sản phẩm chất lượng với giá nhà máy hướng trong thời gian giao hàng nhanh nhất!
Khả năng sản xuất:
