Bởi vì ngành công nghiệp điện tử ngày nay phát triển rất nhanh, các sản phẩm điện tử trở nên nhỏ hơn và phức tạp hơn. Để thích nghi với xu hướng này, các kỹ sư áp dụng phương pháp lắp ráp / sản xuất SMT SMT.Khi một số người nhìn vào các bảng mạch in với các thành phần của các sản phẩm điện tử (điện thoại thông minh, máy tính, thiết bị điện tử y tế, điện tử viễn thông, các bộ phận điện của xe hơi, v.v.), họ có thể tự hỏi làm thế nào các thành phần này được gắn trên bảng.chúng được gắn bởi cácBộ SMT.
Bạn có biết chính xác về quy trình lắp ráp PCB SMT? Tại sao không tìm hiểu thêm về quy trình lắp ráp PCB SMT bằng cách xem bài viết này?

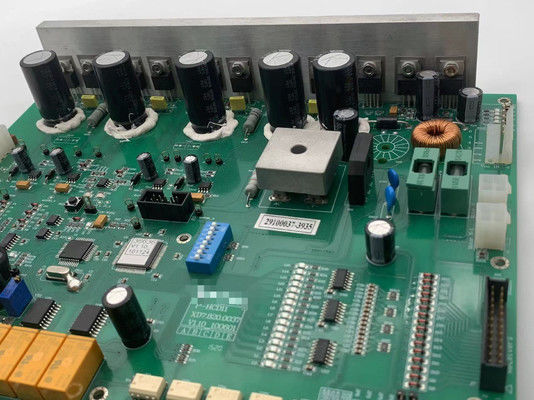

Quá trình lắp ráp PCB SMT là gì?
Quá trình lắp ráp PCB SMT là quá trình lắp ráp các thành phần trên bề mặt của bảng mạch in trực tiếp. Nó khác với lắp ráp PTH.Bộ PTHđược phủ qua lắp ráp lỗ, có nghĩa là chúng tôi cắm các chân thành phần vào lỗ PCB đầu tiên và sau đó hàn các chân trong lỗ.

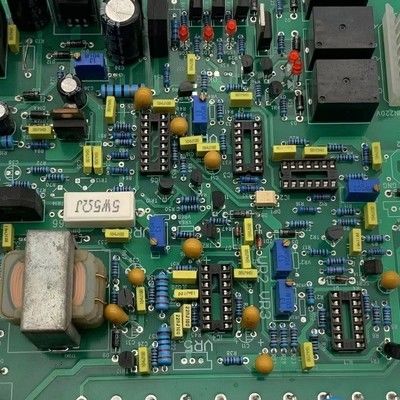

8 Bước trong quy trình lắp ráp PCB SMT
Chúng ta biết những gì SMT PCBA là bây giờ. tiếp theo là một giới thiệu chi tiết về PCB SMT quy trình lắp ráp.Viasion, chúng tôi thường thực hiện các bước sau đây 8 trong quá trình lắp ráp mặt đất.
1. Kiểm tra vật liệu đang đến
Đây là bước đầu tiên trong quy trình lắp ráp PCB SMT. Tất cả các thành phần điện tử đến cần được kiểm tra trước, bao gồm tất cả các bộ phận PCB và bảng mạch in.Tất cả các thành phần PCB SMD nên trong cùng một gói, cùng hình dạng và cùng khối lượng với BOM của khách hàng. PCB cũng phải trong tình trạng tốt. Ví dụ, không có oxy hóa, không biến dạng, vvCác bộ phận kiểm tra rất quan trọng cho bề mặt gắn kết công nghệ PCB lắp ráp.
2Chuẩn bị trước khi lắp ráp SMT
Khi tất cả các vật liệu đã sẵn sàng, chúng ta cần chuẩn bị tất cả mọi thứ liên quan đến quy trình lắp ráp PCB SMT cụ thể.tập tin chọn & vị trí đã sẵn sàng để sử dụng, và feeders phù hợp đã sẵn sàng cho PCB SMT quy trình lắp ráp.
3- Thêm mốt hàn.
Nó là thời gian để bắt đầu lắp ráp PCB bề mặt của chúng tôi khi tất cả mọi thứ đã được chuẩn bị. trước hết, các paste hàn được thêm vào các miếng đệm trên PCB. trong quá trình lắp ráp bề mặt này,bạn phải làm ra các mẫu inox mà sẽ được bao phủ trên bảng mạch, và in đệm hàn trên bảng PCB thông qua lỗ trên mẫu inox.Năng lượng & Năng lượngPCB của các thiết kế khác nhau cần in mạ hàn trên các vị trí khác nhau của PCB, do đó PCB có thiết kế khác nhau cần thiết kế mẫu thép không gỉ.
Sau khi dán được in trên bảng PCB, dán cần phải được kiểm tra bằng cách hàn dán kiểm tra in ấn hoặc bởi một công nhân QA,để đảm bảo dán được in ở vị trí chính xácNếu tất cả mọi thứ là chính xác, các PCB dán in sẽ được đặt trên dây chuyền sản xuất SMT để tiếp tục các công việc lắp ráp các thành phần điện tử.Máy đan hàn là thiết bị để thêm đan hàn trên tấm phẳng của PCBDĩ nhiên, cần phải sử dụng các mẫu mực hàn.
Tại Viasion, chúng tôi sử dụng mảng hàn tốt nhất trên thế giới để đảm bảo các bộ SMT chất lượng cao, như Alpha và Senju.Vui lòng chú ý rằng mạ hàn cần phải được lưu trữ trong tủ lạnh ở 0-10 độ C, và cần được trộn trước khi sử dụng.

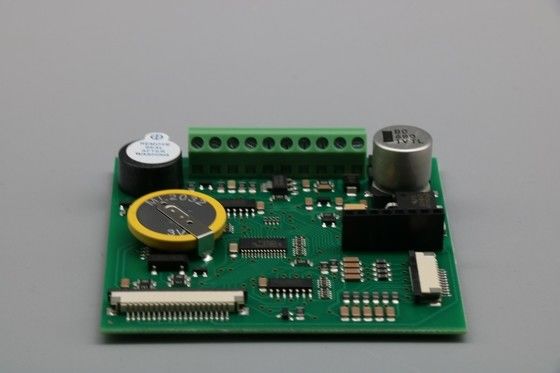

4. Lắp đặt các thành phần với sự giúp đỡ của một máy chọn và đặt
Khi dán hàn được in trên các PCB trần và có chất lượng tốt sau khi kiểm tra.Chúng tôi cần sử dụng một máy chọn và đặt chính xác cao để đặt các thành phần SMD trên PCB in với dán hànChúng tôi sử dụng một máy chính xác cao được sản xuất bởi Yamaha để đảm bảo vị trí của các thành phần là rất chính xác trên các tấm của PCB.
Các thành phần PCB SMD sẽ được chuẩn bị trong cuộn / khay bình thường, nhưng luôn bình thường khi các thành phần PCB SMD được cung cấp trong các gói lỏng để lắp ráp PCB mặt bằng nguyên mẫu.Chúng được nạp vào máy lấy và đặt.Có một hệ thống phần mềm để đảm bảo rằng các thành phần điện tử hoạt động mà không có lỗi trong quá trình tải các thành phần điện tử.
Máy SMT sẽ lấy và đặt các thành phần PCB SMD vào vị trí chính xác với tọa độ X-Y chính xác, được lập trình trước.Các thành phần PCB SMD sẽ được hàn trên PCB trong máy reflow sau khi hoàn thành lắp ráp SMTSau khi các thành phần PCB SMD được đặt trên PCB đầu tiên nhưng không chạy qua lò reflow.Kỹ sư sản xuất trực tuyến của chúng tôi sẽ thực hiện kiểm tra bài viết đầu tiên để đảm bảo các thành phần SMD PCB là chính xácMột thiết bị thử nghiệm mục đầu tiên chuyên dụng là cần thiết trong quy trình sản xuất PCB SMT này.
5. Các thành phần hàn trên PCB
Nắm pha hơi và hàn dòng được coi là các phương pháp hàn các thành phần trên PCB. Chúng có những lợi thế khác nhau để đáp ứng các điều kiện khác nhau.hàn pha hơi áp dụng cho việc sản xuất các mẫu hoặc các thành phần nhạy cảm với hàn. Lò pha hơi tiếp tục làm nóng PCB cho đến khi bột hàn tan chảy trên PCB. Sau khi điểm nóng chảy nguội xuống, các thành phần sẽ được gắn vào PCB.
Về kinh nghiệm thực tế của sản xuất hàng loạt, công nghệ hàn ngược là phổ biến trong SMTQuá trình sản xuất PCBTrong quá trình hàn lại, bầu không khí nitơ là cần thiết và các bảng mạch in cần phải được đưa vào nó.Sau đó làm mát xuống nhiệt độ của bảng PCB, và các thành phần điện tử sẽ được cố định vĩnh viễn trên PCB.
Khi nhân viên QA của chúng tôi kiểm tra rằng vị trí của các thành phần PCB SMD là chính xác và trong tình trạng tốt, chúng tôi sẽ chạy PCB vào lò phản lực.Chúng tôi sử dụng 10 10 nhiệt độ vùng lò phản phồng để đảm bảo hàn tốtTất nhiên, kỹ sư cần phải điều chỉnh hồ sơ để phù hợp với dự án.
6. 100% Kiểm tra AOI
Chúng ta có thể giải tỏa sau khi các thành phần được hàn thành công trên PCB không? tất nhiên không. chúng ta vẫn cần đảm bảo quy trình lắp ráp PCB SMT là hoàn hảo và không có lỗi.Vì vậy, chúng tôi sử dụng các kiểm tra AOI trong sản xuất hàng loạt.
Có nhiều camera,được sử dụng để chụp ảnh của bảng PCB sau khi hàn các thành phần và gửi những bức ảnh đó đến hệ thống AOI so sánh mỗi bức ảnh với mẫu ảnh PCB chính xác nếu có bất kỳ lỗi nàoNó sẽ thông báo cho người vận hành mà bảng có một lỗi, sau đó các bảng mạch bị lỗi sẽ được đưa ra để kiểm tra một lần nữa.
Không có sự phóng đại khi nói rằng độ chính xác và tính nhất quán của quy trình lắp ráp PCB SMT không thể được đảm bảo mà không có hệ thống kiểm tra AOI.Tất cả các PCBA của chúng tôi sau khi sản xuất SMT đều được kiểm tra 100% bởi AOI (kiểm tra quang học tự động) để tránh các khớp hàn xấu hoặc các thành phần sai trong sản xuất SMT.
7. 100% Kiểm tra trực quan
Mặc dù AOI có thể tìm thấy hầu hết các khiếm khuyết trong quy trình lắp ráp PCB smt, kiểm tra khiếm khuyết trực quan cũng cần thiết cho các khiếm khuyết thẩm mỹ, chẳng hạn như những vết trầy xước nhỏ trên bảng PCB trần.Chúng tôi hiểu rằng kiểm tra trực quan rất tốn thời gian và tốn kém, nhưng chúng tôi luôn làm 100% kiểm tra trực quan để tránh vận chuyển ra PCB bị lỗi.
8. Kiểm tra QA
Sau khi nhân viên kiểm soát chất lượng của chúng tôi hoàn thành việc kiểm tra PCB lắp ráp SMT, nhân viên kiểm soát chất lượng của chúng tôi sẽ kiểm tra các PCB, so sánh bản vẽ của khách hàng và ghi chú từ các kỹ sư của chúng tôi,vv để đảm bảo các mặt đất lắp ráp công nghệ được thực hiện đúng cáchMục đích là để đảm bảo rằng PCB được sản xuất chính xác trong hàn lắp đặt bề mặt.Bộ SMTđược thực hiện và sẵn sàng để chảy vào quá trình tiếp theo.
