| Tên thương hiệu: | KAZ Circuit |
| Số mẫu: | PCBA-S-077 |
| MOQ: | 1 phần trăm |
| giá bán: | USD/pc |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, Paypal |
| Khả năng cung cấp: | 20.000 mét vuông / tháng |
1Mô tả dịch vụ lắp ráp PCB
Vòng điện tử inlà 4 lớp nó được sử dụng cho ứng dụng thiết bị an ninh. chúng tôi có thể chấp nhận PCB nguyên mẫu,samll khối lượng, trung bình và khối lượng lớn. không có yêu cầu MOQ cho đặt hàng mới. tất cả các PCB của chúng tôi đáp ứng UL, TS 16949, ROHS,ISO vv. chứng nhận.
2. Thông số kỹ thuật của dịch vụ lắp ráp PCB
| 1 | Lớp | Lớp 1-30 |
| 2 | Vật liệu | FR-4, CEM-1, CEM-3, TG cao, FR4 Không có Halogen, FR-1, FR-2, Nhôm |
| 3 | Độ dày tấm | 0.2mm-7mm |
| 4 | Tối đa.phía board hoàn thành | 500mm*500mm |
| 5 | Kích thước lỗ khoan tối thiểu | 0.25mm |
| 6 | Chiều dài đường | 0.075mm(3mil) |
| 7 | Khoảng cách đường tối thiểu | 0.075mm(3mil) |
| 8 | Kết thúc bề mặt / xử lý bề mặt | HALS/HALS không có chì, Stain hóa học, Vàng hóa học, Vàng ngâm Vàng ngâm, Osp, Than vàng |
| 9 | Độ dày đồng | 0.5-4.0oz |
| 10 | Màu mặt nạ hàn | màu xanh lá cây/đen/trắng/đỏ/màu xanh dương/màu vàng |
| 11 | Bao bì bên trong | Bao bì chân không, túi nhựa |
| 12 | Bao bì bên ngoài | Bao bì hộp tiêu chuẩn |
| 13 | Độ dung nạp lỗ | PTH: ± 0.076, NTPH: ± 0.05 |
| 14 | Giấy chứng nhận | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Profiling đâm | Đường dẫn, V-CUT, Beveling |
| 16 | Dịch vụ hội nghị | Cung cấp dịch vụ OEM cho tất cả các loại lắp ráp bảng mạch in |
3. PCB Assembly ((SMT) Công suất sản phẩm
| Công suất SMT | |
| Điểm SMT | Công suất |
| PCB Max. kích thước | 510mm*1200mm ((SMT) |
| Thành phần chip | 0201, 0402, 0603, 0805, 1206 gói |
| Không gian pin tối thiểu của IC | 0.1mm |
| Không gian tối thiểu của BGA | 0.1mm |
| Max.precision của IC assembly | ±0,01mm |
| Công suất lắp ráp | ≥ 8 triệu piot/ngày |
| Công suất DIP | 6 DIP dây chuyền sản xuất |
| Xét nghiệm lắp ráp | Thử nghiệm cầu, thử nghiệm AOI, thử nghiệm tia X, ICT ((In Circuit Test),FCT ((Functional Circuit Test) |
FCT ((Kiểm tra mạch chức năng) |
Thử nghiệm hiện tại, thử nghiệm điện áp, thử nghiệm nhiệt độ cao và nhiệt độ thấp, Thử nghiệm tác động giọt, thử nghiệm lão hóa, thử nghiệm chống nước, thử nghiệm chống rò rỉ và vv. Có thể thực hiện thử nghiệm khác nhau theo yêu cầu của bạn. |
4Ứng dụng sản phẩm:
1, Truyền thông
2, Điện tử tiêu dùng
3, giám sát an ninh
4, Điện tử xe
5, Smart Home
6, Kiểm soát công nghiệp
7, Quân đội & Quốc phòng
8, Ô tô
9, Smart Home
10, Tự động hóa công nghiệp
11, Thiết bị y tế
12, Năng lượng mới
Và cứ thế.

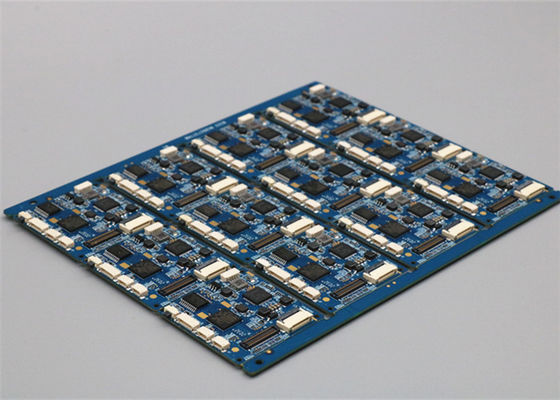

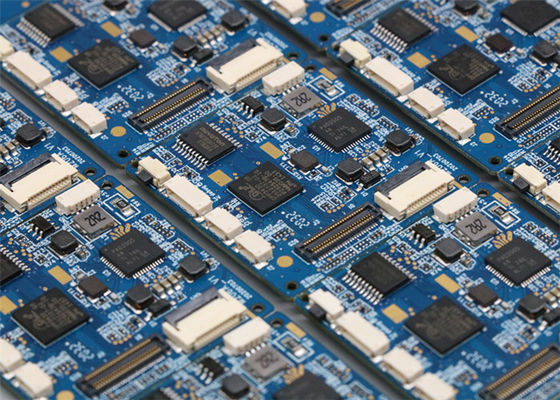

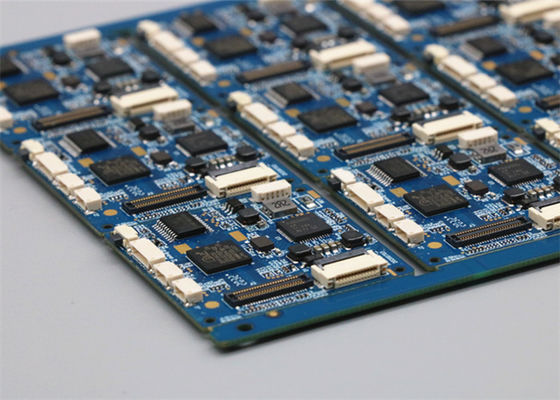

5Hình ảnh
6Dịch vụ OEM / ODM / EMS cho PCBA:
· PCBA, PCB Hội Đồng: SMT & PTH & BGA
· Thiết kế PCBA và vỏ
· Nhập khẩu và mua các thành phần
· Xây dựng nguyên mẫu nhanh
· Dầu đúc phun nhựa
· Chấm kim loại
· Lắp ráp cuối cùng
· Kiểm tra: AOI, Kiểm tra trong mạch (ICT), Kiểm tra chức năng (FCT)
· Phân quan nhập khẩu vật liệu và xuất khẩu sản phẩm
7. Câu hỏi thường gặp
Q1: Bạn là một nhà máy hoặc công ty thương mại?
Chúng tôi là một nhà máy, công ty của chúng tôi làcác nhà sản xuất điện tử.
Q2: Bạn có chấp nhận đơn đặt hàng mẫu?
------Vâng, chúng tôi có thể chấp nhận đơn đặt hàng mẫu.
Q3: Chính sách bảo hành của bạn là gì?
Chúng tôi cung cấp bảo hành 2 năm. Đối với hàng hóa bị hỏng không phải bởi mùa cá nhân, chúng tôi sẽ thay thế cho nó.
Q4: Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận 100% T/T.
Q5: Thời gian dẫn đầu cho đơn đặt hàng hàng loạt là bao nhiêu?
------ Thông thường, nó mất khoảng 20-35 ngày, phụ thuộc vào số lượng đặt hàng.
