| Tên thương hiệu: | KAZ Circuit |
| Số mẫu: | PCB-B-0010 |
| MOQ: | 1 cái |
| giá bán: | USD/pc |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, Paypal |
| Khả năng cung cấp: | 20.000 mét vuông / tháng |

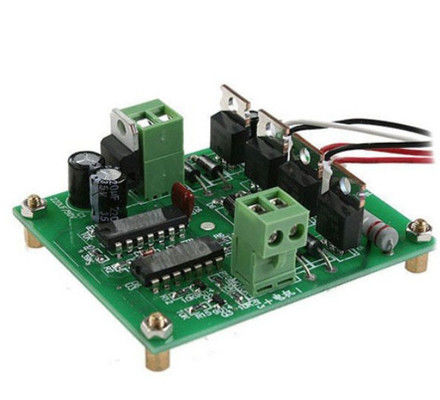

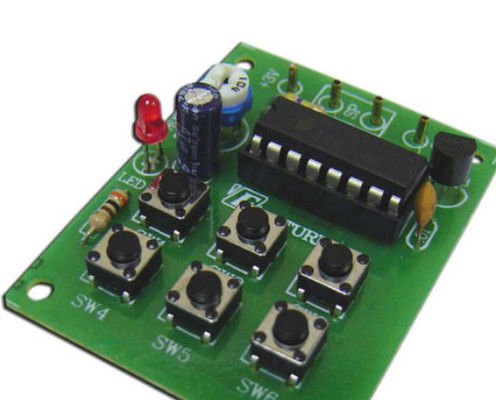

FR4 bảng mạch in 1oz đồng 1.0mm 4 lớp PCB Assembly bảng mạch in điện tử
Thông số chi tiết:
Để có được một báo giá đầy đủ của PCB / PCBA, xin vui lòng cung cấp thông tin như sau:
|
|
|
KAZ Circuit có thể làm gì cho bạn:
Quá trình lắp ráp bảng mạch in điện tử (PCB)
Thiết kế và sản xuất PCB:
Làm việc với các nhà thiết kế PCB để tạo ra sơ đồ và bố cục choPCB điện tử.
Xem xét các yếu tố như vị trí thành phần, đường dẫn theo dõi và các quy tắc thiết kế trong quá trình bố trí.
Gửi các tập tin thiết kế cho nhà sản xuất PCB để sản xuất, xác định các lớp, vật liệu và kết thúc cần thiết.
Nhận PCB trần từ nhà sản xuất và kiểm tra nó để tìm bất kỳ khiếm khuyết hoặc vấn đề nào.
Việc mua sắm và chuẩn bị thành phần:
Xác định các thành phần điện tử cần thiết cho PCB, chẳng hạn như mạch tích hợp (IC), điện trở, tụ và đầu nối.
Mua các thành phần cần thiết từ một nhà phân phối được ủy quyền hoặc trực tiếp từ nhà sản xuất.
Chuẩn bị các thành phần để lắp ráp, đảm bảo chúng được định hướng đúng và không có chì (nếu có).
Bộ PCB tự động:
Áp dụng bột hàn lên PCB bằng cách sử dụng quy trình in stencil hoặc máy phân phối tự động.
Các thành phần điện tử được đặt chính xác trên PCB bằng cách sử dụng máy chọn và đặt.
Lò hồi chảy được thực hiện trong một môi trường không chì được kiểm soát để tạo ra các khớp hàn đáng tin cậy.
Đối với các thành phần xuyên lỗ, sử dụng thiết bị tự động chèn và hàn.
Kiểm tra và kiểm soát chất lượng:
Kiểm tra trực quan PCB lắp ráp để đảm bảo vị trí đúng của các thành phần và chất lượng khớp hàn.
Thực hiện các thử nghiệm điện như kiểm tra tính liên tục, đo kháng cự và thử nghiệm bật điện để đảm bảo PCB hoạt động đúng cách.
Thực hiện các biện pháp kiểm soát chất lượng bổ sung, chẳng hạn như kiểm tra quang học tự động (AOI) hoặc kiểm tra tia X, để phát hiện bất kỳ khiếm khuyết nào ẩn.
Chế độ hàn chọn lọc tùy chọn:
Đối với các thành phần hoặc khu vực cụ thể của PCB, sử dụng các kỹ thuật hàn chọn lọc như hàn tay hoặc hàn sóng chọn lọc.
Phương pháp này thường được sử dụng cho các thành phần hoặc sửa chữa và sửa chữa khó hàn bằng quy trình reflow.
Lớp phủ và bao bì phù hợp:
Một lớp phủ phù hợp bảo vệ được áp dụng cho PCB lắp ráp để tăng cường khả năng chống chịu môi trường và cơ học của nó.
Trong một số trường hợp, PCB có thể được đóng gói trong hợp chất nồi hoặc vật liệu chứa dưới để cung cấp bảo vệ và hỗ trợ bổ sung.
Kiểm tra và thử nghiệm cuối cùng:
Kiểm tra chức năng rộng rãi được thực hiện để đảm bảo rằng PCB lắp ráp đáp ứng tất cả các thông số kỹ thuật và yêu cầu thiết kế.
Thực hiện thử nghiệm môi trường như chu kỳ nhiệt, độ ẩm và rung động để xác minh độ tin cậy và độ bền của PCB.
Tài liệu tất cả kết quả thử nghiệm và lưu giữ hồ sơ chất lượng chi tiết để có thể truy xuất.
Bao bì và vận chuyển
Gói PCB trong một thùng chứa hoặc vỏ phù hợp để vận chuyển và lưu trữ an toàn.
Cung cấp bất kỳ tài liệu cần thiết nào, chẳng hạn như hướng dẫn lắp ráp, sơ đồ và báo cáo thử nghiệm, để đi kèm với PCB.
Các cân nhắc chính cho việc lắp ráp PCB điện tử:
Tuân thủ các tiêu chuẩn và hướng dẫn của ngành về thiết kế và sản xuất PCB
Sử dụng các thành phần và vật liệu chất lượng cao, đáng tin cậy
Tự động hóa và kiểm soát quy trình để đảm bảo lắp ráp nhất quán, lặp lại
Kiểm tra và kiểm tra nghiêm ngặt trong suốt quá trình lắp ráp
Các phương pháp đóng gói và vận chuyển chắc chắn để bảo vệ PCB trong quá trình vận chuyển
CácPCB điện tửquy trình lắp ráp được thiết kế để tạo ra PCB đáng tin cậy, chất lượng cao đáp ứng nhu cầu của một loạt các ứng dụng điện tử.Các biện pháp kiểm soát chất lượng và các biện pháp bảo vệ đảm bảo hiệu suất PCB, độ bền và chức năng lâu dài.

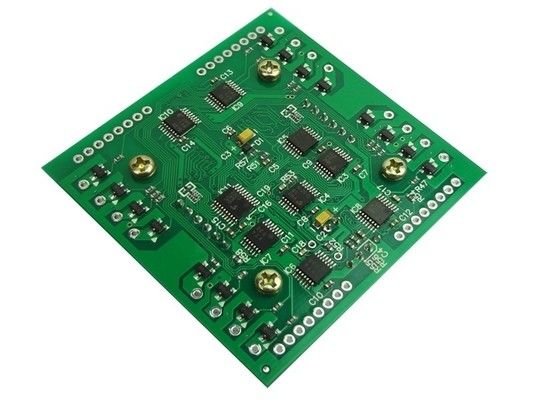

Thêm hình ảnh của 2 lớp FR4 1.0mm 1oz ngâm vàng bảng mạch in PCB
