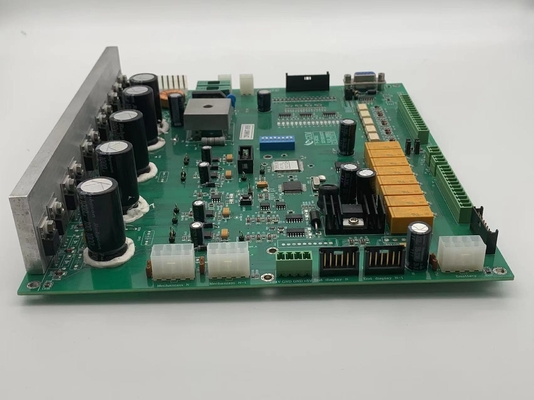

FR4 Nhà sản xuất PCB 4 lớp 1.6mm 1OZ 2U" Dịch vụ lắp ráp bảng mạch in
1. Thông số kỹ thuật chi tiết
| Vật liệu | FR4 |
| độ dày của bảng | 1.6mm |
| xử lý bề mặt | Hướng dẫn miễn phí |
| Độ dày đồng | 1/1/1/1/1/1OZ |
| Mặt nạ Hàn | Màu xanh lá |
| in lụa | Trắng |
| Lỗ khoan Laser tối thiểu | 4 nhà máy |
| bảng điều khiển | V-Cut |
Giới thiệu:
Lắp ráp bảng mạch in nó để cắm SMT (Surface Mounted Technolofy) và DIP trong Bảng mạch in, còn được gọi là PCBA.
Sản xuất:
Cả SMT và DIP đều là phương tiện tích hợp các thành phần trong bảng mạch PCB.Sự khác biệt chính làSMT không cần khoan lỗ trên PCB, trong khi DIP không cần cắm chốt của linh kiện vào lỗ khoan.
SMT:
Chủ yếu sử dụng miếng dán để đóng gói máy để gắn một số thành phần vi mô vào bảng mạch PCB.Quy trình sản xuất như sau: định vị bảng PCB, in dán hàn, dán và đóng gói, quay trở lại bếp hàn, cuối cùng là kiểm tra.
2. Hình ảnh
Công suất sản phẩm lắp ráp PCB (SMT)
| Công suất SMT | |
| Mục SMT | Dung tích |
| PCB tối đa.kích cỡ | 510mm * 1200mm (SMT) |
| thành phần chip | Gói 0201, 0402, 0603, 0805, 1206 |
| Không gian tối thiểu của IC | 0,1mm |
| tối thiểukhông gian của BGA | 0,1mm |
| Độ chính xác tối đa của lắp ráp IC | ±0,01mm |
| năng lực lắp ráp | ≥8 triệu Piot/ngày |
| công suất DIP | 6 dây chuyền sản xuất DIP |
| thử nghiệm lắp ráp | Bridge test, AOI test, X-Ray test, ICT(In Circuit Test),FCT(Functional Circuit Test) |
FCT (Kiểm tra mạch chức năng) |
Kiểm tra dòng điện, kiểm tra điện áp, kiểm tra nhiệt độ cao và nhiệt độ thấp, Kiểm tra tác động rơi, kiểm tra lão hóa, kiểm tra chống nước, kiểm tra chống rò rỉ, v.v. Kiểm tra khác nhau có thể được thực hiện theo yêu cầu của bạn. |
Ứng dụng sản phẩm:
1, Truyền thông viễn thông
2, Điện tử gia dụng
3, Giám sát an ninh
4, Xe điện tử
5, Nhà thông minh
6, Điều khiển công nghiệp
7, Quân sự & Quốc phòng
8, Ô tô
9, Nhà thông minh
10, Tự động hóa công nghiệp
11, Thiết bị y tế
12, Năng lượng mới
Và như thế
Câu hỏi thường gặp
Q: Những tập tin nào bạn sử dụng trong chế tạo PCB?
A: Gerber hoặc Eagle, danh sách BOM, PNP và Vị trí thành phần
Q: Bạn có thể cung cấp mẫu không?
Trả lời: Có, chúng tôi có thể tùy chỉnh mẫu của bạn để kiểm tra trước khi sản xuất hàng loạt
Q: Khi nào tôi sẽ nhận được báo giá sau khi gửi Gerber, BOM và thủ tục kiểm tra?
Trả lời: Trong vòng 6 giờ đối với báo giá PCB và khoảng 24-48 giờ đối với báo giá PCBA.
Q: Làm thế nào tôi có thể biết quy trình sản xuất PCB của mình?
Trả lời: 5-7 ngày để sản xuất PCB và mua linh kiện, và 14 ngày để lắp ráp và thử nghiệm PCB.
Q: Làm thế nào tôi có thể đảm bảo chất lượng PCB của mình?
Trả lời: Chúng tôi đảm bảo rằng mỗi sản phẩm PCB đều hoạt động tốt trước khi vận chuyển.Chúng tôi sẽ kiểm tra tất cả chúng theo quy trình kiểm tra của bạn.
