| Tên thương hiệu: | KAZ Circuit |
| Số mẫu: | PCBA-S-096597 |
| MOQ: | 1 cái |
| giá bán: | USD/pc |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, Paypal |
| Khả năng cung cấp: | 20.000 mét vuông / tháng |
Mô tả dịch vụ lắp ráp PCB

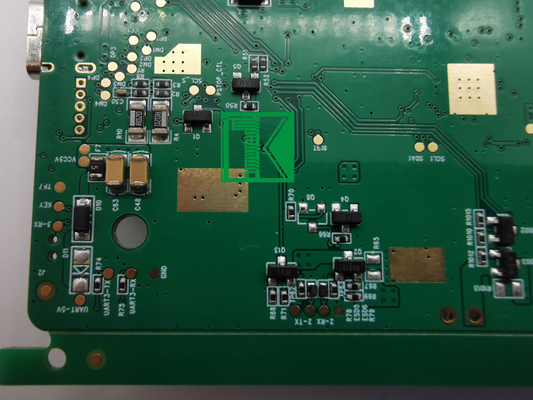

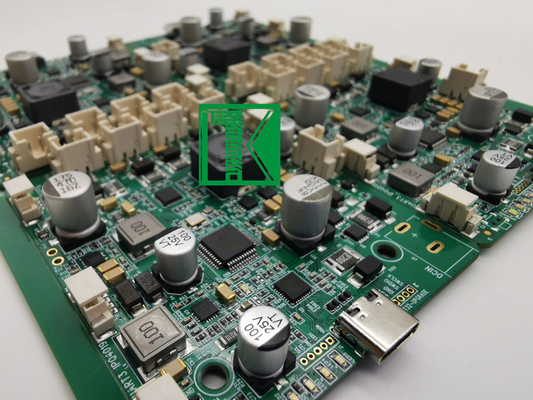

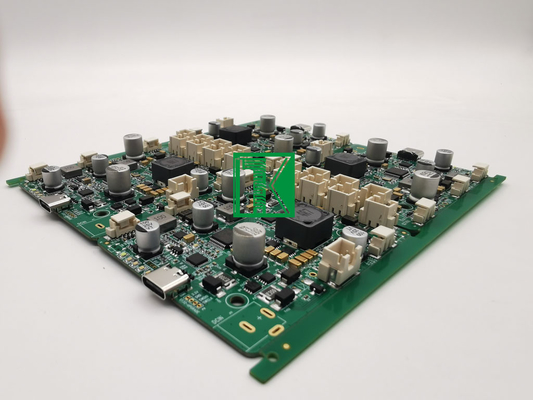

Vòng mạch điện tử in là 4 lớp nó được sử dụng cho các thiết bị bảo mật ứng dụng. chúng tôi có thể chấp nhận PCB nguyên mẫu,samll khối lượng, trung bình và khối lượng lớn. không có yêu cầu MOQ cho đơn đặt hàng mới.tất cả các PCB của chúng tôi đáp ứng UL, TS 16949, ROHS, ISO vv chứng nhận.
Thông số kỹ thuật của dịch vụ lắp ráp PCB
| 1 | Lớp | Lớp 1-30 |
| 2 | Vật liệu | FR-4, CEM-1, CEM-3, TG cao, FR4 Không có Halogen, FR-1, FR-2, Nhôm |
| 3 | Độ dày tấm | 0.2mm-7mm |
| 4 | Tối đa.phía board hoàn thành | 500mm*500mm |
| 5 | Kích thước lỗ khoan tối thiểu | 0.25mm |
| 6 | Chiều dài đường | 0.075mm(3mil) |
| 7 | Khoảng cách đường tối thiểu | 0.075mm(3mil) |
| 8 | Kết thúc bề mặt / xử lý bề mặt | HALS/HALS không có chì, Stain hóa học, Vàng hóa học, Vàng ngâm Vàng ngâm, Osp, Than vàng |
| 9 | Độ dày đồng | 0.5-4.0oz |
| 10 | Màu mặt nạ hàn | màu xanh lá cây/đen/trắng/đỏ/màu xanh dương/màu vàng |
| 11 | Bao bì bên trong | Bao bì chân không, túi nhựa |
| 12 | Bao bì bên ngoài | Bao bì hộp tiêu chuẩn |
| 13 | Độ dung nạp lỗ | PTH: ± 0.076, NTPH: ± 0.05 |
| 14 | Giấy chứng nhận | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Profiling đâm | Đường dẫn, V-CUT, Beveling |
| 16 | Dịch vụ hội nghị | Cung cấp dịch vụ OEM cho tất cả các loại lắp ráp bảng mạch in |
PCB Assembly (SMT) Công suất sản phẩm
| Công suất SMT | |
| Điểm SMT | Công suất |
| PCB Max. kích thước | 510mm*1200mm ((SMT) |
| Thành phần chip | 0201, 0402, 0603, 0805, 1206 gói |
| Không gian pin tối thiểu của IC | 0.1mm |
| Không gian tối thiểu của BGA | 0.1mm |
| Max.precision của IC assembly | ±0,01mm |
| Công suất lắp ráp | ≥ 8 triệu piot/ngày |
| Công suất DIP | 6 DIP dây chuyền sản xuất |
| Xét nghiệm lắp ráp | Thử nghiệm cầu, thử nghiệm AOI, thử nghiệm tia X, ICT ((In Circuit Test),FCT ((Functional Circuit Test) |
FCT ((Kiểm tra mạch chức năng) |
Thử nghiệm hiện tại, thử nghiệm điện áp, thử nghiệm nhiệt độ cao và nhiệt độ thấp, Thử nghiệm tác động giọt, thử nghiệm lão hóa, thử nghiệm chống nước, thử nghiệm chống rò rỉ và vv. Có thể thực hiện thử nghiệm khác nhau theo yêu cầu của bạn. |
Ứng dụng sản phẩm:
1, Truyền thông
2, Điện tử tiêu dùng
3, giám sát an ninh
4, Điện tử xe
5, Smart Home
6, Kiểm soát công nghiệp
7, Quân đội & Quốc phòng
8, Ô tô
9, Smart Home
10, Tự động hóa công nghiệp
11, Thiết bị y tế
12, Năng lượng mới
Và cứ thế.
Ưu điểm của dịch vụ lắp ráp PCB
• Trách nhiệm sản phẩm nghiêm ngặt, theo tiêu chuẩn IPC-A-160
• Phương pháp xử lý kỹ thuật trước khi sản xuất
• Kiểm soát quy trình sản xuất (5M)
• 100% kiểm tra bằng điện tử, 100% kiểm tra trực quan, bao gồm IQC, IPQC, FQC, OQC
• Kiểm tra 100% AOI, bao gồm tia X, kính hiển vi 3D và ICT
• Thử nghiệm điện áp cao, thử nghiệm kiểm soát trở kháng
• Micro phần, dung lượng hàn, thử nghiệm căng thẳng nhiệt, thử nghiệm sốc
Dịch vụ OEM/ODM/EMS cho PCBA:
· PCBA, PCB Hội Đồng: SMT & PTH & BGA
· Thiết kế PCBA và vỏ
· Nhập khẩu và mua các thành phần
· Xây dựng nguyên mẫu nhanh
· Dầu đúc phun nhựa
· Chấm kim loại
· Lắp ráp cuối cùng
· Kiểm tra: AOI, Kiểm tra trong mạch (ICT), Kiểm tra chức năng (FCT)
· Phân quan nhập khẩu vật liệu và xuất khẩu sản phẩm
Bây giờ chúng tôi đã là một nhà máy có thể cung cấp dịch vụ một cửa,
từ sản xuất PCB, các thành phần mua đến các thành phần lắp ráp.
Với nhiều năm kinh nghiệm trong sản xuất PCB và lắp ráp PCB, Jingbang cung cấp các tùy chọn sản xuất linh hoạt thích nghi với mục tiêu chi phí, yêu cầu giao hàng và nhu cầu thay đổi về khối lượng.Chúng tôi cung cấp một loạt các dịch vụ như:
Câu hỏi thường gặp
Q1: Bạn là một nhà máy hoặc công ty thương mại?
Chúng tôi là một nhà máy, công ty của chúng tôi là nhà sản xuất điện tử.
Q2: Bạn có chấp nhận đơn đặt hàng mẫu?
------Vâng, chúng tôi có thể chấp nhận đơn đặt hàng mẫu.
Q3: Chính sách bảo hành của bạn là gì?
Chúng tôi cung cấp bảo hành 2 năm. Đối với hàng hóa bị hỏng không phải bởi mùa cá nhân, chúng tôi sẽ thay thế cho nó.
Q4: Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận 100% T/T.
Q5: Thời gian dẫn đầu cho đơn đặt hàng hàng loạt là bao nhiêu?
------ Thông thường, nó mất khoảng 20-35 ngày, phụ thuộc vào số lượng đặt hàng.
