| Tên thương hiệu: | NA |
| Số mẫu: | na |
| MOQ: | 1 cái |
| giá bán: | 0.1usd/pcs |
| Điều khoản thanh toán: | T / T, MoneyGram |
| Khả năng cung cấp: | 10000 chiếc hàng tháng |
Miêu tả vềDịch vụ lắp ráp PCB

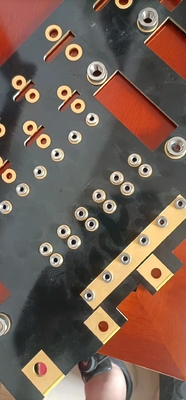

Bảng này là bảng mạch in khối đồng nhúng TG FR4 cao 6 lớp.
Khi khối lượng linh kiện điện tử ngày càng nhỏ hơn, kích thước của bảng mạch pcb (PCB) ngày càng nhỏ hơn và các sơ đồ thiết kế tuyến đường ngày càng trở nên tập trung hơn.Do công suất của các thiết bị điện tử tăng lên, khả năng làm nóng của PCB quá lớn, ảnh hưởng đến tuổi thọ, sự lão hóa và thậm chí là vô hiệu của các thiết bị điện tử.
đặc điểm kỹ thuật củaDịch vụ lắp ráp PCB
| 1 | Lớp | lớp 1-30 |
| 2 | Vật chất | FR-4, TG cao, FR4 Không chứa halogen, |
| 3 | độ dày của bảng | 0,2mm-7mm |
| 4 | Max.finished bên bảng | 510mm*1200mm |
| 5 | Kích thước lỗ khoan tối thiểu | 0,25mm |
| 6 | Độ rộng dòng tối thiểu | 0,075mm(3 triệu) |
| 7 | Khoảng cách dòng tối thiểu | 0,075mm(3 triệu) |
| số 8 | Hoàn thiện/xử lý bề mặt | HALS/HALS không chì, Thiếc hóa học, Vàng hóa học, Vàng ngâm Bạc/Vàng ngâm, Osp, Mạ vàng |
| 9 | độ dày đồng | 0,5-4,0oz |
| 10 | Màu mặt nạ hàn | xanh/đen/trắng/đỏ/xanh dương/vàng |
| 11 | đóng gói bên trong | Đóng gói hút chân không, Túi nhựa |
| 12 | Bao bì bên ngoài | Bao bì carton tiêu chuẩn |
| 13 | dung sai lỗ | PTH:±0,076, NTPH:±0,05 |
| 14 | Giấy chứng nhận | UL, ISO9001, ISO14001, RoHS, CQC |
| 15 | hồ sơ đấm | Định tuyến, V-CUT, vát |
| 16 | Dịch vụ lắp ráp | Cung cấp dịch vụ OEM cho tất cả các loại lắp ráp bảng mạch in |
Công suất sản phẩm lắp ráp PCB (SMT)
| Công suất SMT | |
| Mục SMT | Dung tích |
| PCB tối đa.kích thước | 510mm * 1200mm (SMT) |
| thành phần chip | Gói 0201, 0402, 0603, 0805, 1206 |
| Không gian tối thiểu của IC | 0,1mm |
| tối thiểukhông gian của BGA | 0,1mm |
| Độ chính xác tối đa của lắp ráp IC | ±0,01mm |
| năng lực lắp ráp | ≥8 triệu Piot/ngày |
| công suất SMT | 7 dây chuyền sản xuất SMT |
| công suất DIP | 2 dây chuyền sản xuất DIP |
| thử nghiệm lắp ráp | Bridge test, AOI test, X-Ray test, ICT(In Circuit Test),FCT(Functional Circuit Test) |
FCT (Kiểm tra mạch chức năng) |
Kiểm tra dòng điện, kiểm tra điện áp, kiểm tra nhiệt độ cao và nhiệt độ thấp, Kiểm tra tác động rơi, kiểm tra lão hóa, kiểm tra chống nước, kiểm tra chống rò rỉ, v.v. Kiểm tra khác nhau có thể được thực hiện theo yêu cầu của bạn. |
Ứng dụng sản phẩm:
1, Truyền thông viễn thông
2, Điện tử gia dụng
3, Giám sát an ninh
4, Xe điện tử
5, Nhà thông minh
6, Điều khiển công nghiệp
7, Quân sự & Quốc phòng
8, Ô tô
9, Tự động hóa công nghiệp
10, Thiết bị y tế
11, Năng lượng mới
Và như thế
lợi thế củaDịch vụ lắp ráp PCB
• Trách nhiệm sản phẩm nghiêm ngặt, theo tiêu chuẩn IPC-A-160
• Kỹ thuật tiền xử lý trước khi sản xuất
• Kiểm soát quy trình sản xuất (5Ms)
• 100% E-test, 100% kiểm tra trực quan, bao gồm IQC, IPQC, FQC, OQC
• Kiểm tra 100% AOI, bao gồm X-quang, kính hiển vi 3D và CNTT
• Thử nghiệm cao áp, thử nghiệm kiểm soát trở kháng
• Tiết diện cực nhỏ, khả năng hàn, thử ứng suất nhiệt, thử sốc
Dịch vụ OEM/ODM/EMS cho PCBA:
· PCBA, lắp ráp PCB Board: SMT & PTH & BGA
· PCBA và thiết kế vỏ bọc
· Tìm nguồn cung ứng và mua linh kiện
· Tạo mẫu nhanh
· Khuôn ép nhựa
· Dập tấm kim loại
· Lắp ráp cuối cùng
· Kiểm tra: AOI, Kiểm tra trong mạch (ICT), Kiểm tra chức năng (FCT)
· Thông quan nhập nguyên liệu và xuất sản phẩm
Bây giờ chúng tôi đã là một nhà máy có thể cung cấp dịch vụ một cửa,
từ sản xuất PCB, mua linh kiện đến lắp ráp linh kiện.
Với hơn 15 năm kinh nghiệm trong sản xuất PCB và lắp ráp PCB, KAZ Circuit cung cấp các tùy chọn sản xuất linh hoạt thích ứng với mục tiêu chi phí, yêu cầu giao hàng và nhu cầu biến động về số lượng.
