| Tên thương hiệu: | NA |
| Số mẫu: | na |
| MOQ: | 1 cái |
| giá bán: | 0.1usd per unit |
| Điều khoản thanh toán: | D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100000 chiếc hàng tháng |
4 lớp FR4 TG135 Pcb Dịch vụ lắp ráp Bảng mạch in HASL
Mô tả về dịch vụ lắp ráp PCB

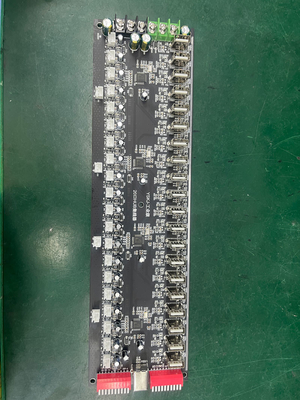

Bảng này là Bảng mạch in 4 lớp TG135.nó được sử dụng cho 20 cổng HUB.chúng tôi có thể chấp nhận nguyên mẫu PCB, khối lượng samll, khối lượng trung bình và lớn.không có yêu cầu MOQ cho đơn đặt hàng mới. tất cả PCB của chúng tôi đều được đáp ứng chứng nhận UL, TS 16949, ROHS, ISO, v.v.
Đặc điểm kỹ thuật của dịch vụ lắp ráp PCB
| 1 | Lớp | 1-30 lớp |
| 2 | Vật chất | FR-4, CEM-1, CEM-3, TG cao, FR4 không halogen, FR-1, FR-2, Nhôm |
| 3 | Độ dày của bảng | 0,2mm-7mm |
| 4 | Mặt bảng tối đa đã hoàn thành | 510mm * 1200mm |
| 5 | Kích thước lỗ tối thiểu. | 0,25mm |
| 6 | Chiều rộng dòng tối thiểu | 0,075mm (3 triệu) |
| 7 | Khoảng cách dòng tối thiểu | 0,075mm (3 triệu) |
| số 8 | Hoàn thiện / xử lý bề mặt | HALS / HALS không chứa chì, Thiếc hóa học, Vàng hóa học, Vàng nhúng Bạc / Vàng, Osp, Mạ vàng |
| 9 | Độ dày đồng | 0,5-4,0 oz |
| 10 | Màu mặt nạ hàn | xanh lá cây / đen / trắng / đỏ / xanh dương / vàng |
| 11 | Đóng gói bên trong | Đóng gói chân không, túi nhựa |
| 12 | Bao bì bên ngoài | Bao bì carton tiêu chuẩn |
| 13 | Khoan dung lỗ | PTH: ± 0,076, NTPH: ± 0,05 |
| 14 | Giấy chứng nhận | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Hồ sơ đột lỗ | Định tuyến, V-CUT, Beveling |
| 16 | Dịch vụ lắp ráp | Cung cấp dịch vụ OEM cho tất cả các loại lắp ráp bảng mạch in |
Công suất sản phẩm PCB Assembly (SMT)
| Công suất SMT | |
| Mục SMT | Dung tích |
| PCB Max.kích thước | 510mm * 1200mm (SMT) |
| Thành phần chip | 0201, 0402, 0603, 0805, 1206 gói |
| Không gian min.pin của IC | 0,1mm |
| Min.không gian của BGA | 0,1mm |
| Độ chính xác tối đa của cụm vi mạch | ± 0,01mm |
| Năng lực lắp ráp | ≥8 triệu piots / ngày |
| Công suất SMT | 7 dây chuyền sản xuất SMT |
| Dung lượng DIP | 2 dây chuyền sản xuất DIP |
| Kiểm tra lắp ráp | Kiểm tra cầu, kiểm tra AOI, kiểm tra X-Ray, ICT (Kiểm tra trong mạch), FCT (Kiểm tra mạch chức năng) |
FCT (Kiểm tra mạch chức năng) |
Kiểm tra dòng điện, kiểm tra điện áp, kiểm tra nhiệt độ cao và nhiệt độ thấp, Kiểm tra tác động rơi, kiểm tra lão hóa, kiểm tra chống nước, kiểm tra chống rò rỉ, v.v. Có thể thực hiện các bài kiểm tra khác nhau theo yêu cầu của bạn. |
Ứng dụng Sản phẩm:
1, Truyền thông viễn thông
2, Điện tử gia dụng
3, Giám sát an ninh
4, Xe điện
5, Nhà thông minh
6, Điều khiển công nghiệp
7, Quân sự & Quốc phòng
8, ô tô
9, Nhà thông minh
10, Tự động hóa công nghiệp
11, Thiết bị y tế
12, Năng lượng mới
Và như thế
Lợi thế của dịch vụ lắp ráp PCB
• Trách nhiệm sản phẩm nghiêm ngặt, tuân theo tiêu chuẩn IPC-A-160
• Tiền xử lý kỹ thuật trước khi sản xuất
• Kiểm soát quy trình sản xuất (5Ms)
• Kiểm tra điện tử 100%, kiểm tra trực quan 100%, bao gồm IQC, IPQC, FQC, OQC
• 100% kiểm tra AOI, bao gồm tia X, kính hiển vi 3D và ICT
• Kiểm tra điện áp cao, kiểm tra kiểm soát trở kháng
• Phần vi mô, khả năng hàn, thử nghiệm ứng suất nhiệt, thử nghiệm sốc
Dịch vụ OEM / ODM / EMS cho PCBA:
· PCBA, lắp ráp bảng PCB: SMT & PTH & BGA
· PCBA và thiết kế bao vây
· Tìm nguồn cung ứng và mua linh kiện
· Tạo mẫu nhanh
· Ép nhựa
· Dập tấm kim loại
· Lắp ráp cuối cùng
· Kiểm tra: AOI, Kiểm tra trong mạch (ICT), Kiểm tra chức năng (FCT)
· Thông quan cho nhập khẩu nguyên liệu và xuất khẩu sản phẩm
Bây giờ chúng tôi đã là một nhà máy có thể cung cấp dịch vụ một cửa,
từ sản xuất PCB, mua linh kiện đến lắp ráp linh kiện.
Với hơn 15 năm kinh nghiệm trong sản xuất PCB và lắp ráp PCB, KAZ Circuit cung cấp các tùy chọn sản xuất linh hoạt phù hợp với mục tiêu chi phí, yêu cầu giao hàng và nhu cầu dao động về khối lượng.
