Dịch vụ lắp ráp bảng mạch PCB nguyên mẫu thời gian nhanh chóng

Dịch vụ lắp ráp bảng mạch PCB nguyên mẫu thời gian nhanh chóng

Tên thương hiệu: KAZ Circuit
Số mẫu: PCBA-B-0966950
MOQ: var forwardingUrl = "/page/bouncy.php?&bpae=GbhOt6sGokx797vvBclEKC9dEyZ9%2FC0cXqGfOWliUdlBNW8Y%2Fmrb
giá bán: USD/pc
Điều khoản thanh toán: T / T, Western Union, Paypal
Khả năng cung cấp: 20.000 mét vuông / tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
ISO9001, TS16949, UL, RoHS
Lớp:
6 lớp
độ dày của bảng:
1,6mm
Đồng:
1 oz
Bề mặt:
ENIG
mặt nạ bán:
Màu đen
màn lụa:
màu trắng
chi tiết đóng gói:
Bọc bong bóng
Khả năng cung cấp:
20.000 mét vuông / tháng
Làm nổi bật:

Chế tạo và lắp ráp pcb 1oz

,

lắp ráp linh kiện pcb White SilkScreen flex

,

dịch vụ lắp ráp smt sáu lớp

Mô tả sản phẩm

thời gian đầu tiên nhanh Prototype PCB Assembly Service Supplier



Thông số chi tiết:



Lớp 6
Vật liệu FR-4
Độ dày tấm 1.6 mm
Độ dày đồng 1 oz
Điều trị bề mặt ENIG
Soldmask & Silkscreen Đen & Trắng
Tiêu chuẩn chất lượng IPC lớp 2, 100% E-testing
Giấy chứng nhận TS16949, ISO9001, UL, RoHS





KAZ Circuit có thể làm gì cho bạn:



  • Thiết kế PCB & PCBA
  • Sản xuất PCB (phương mẫu, nhỏ đến trung bình, sản xuất hàng loạt)
  • Các thành phần mua sắm
  • PCB Assembly/SMT/DIP


Để có được một báo giá đầy đủ của PCB / PCBA, xin vui lòng cung cấp thông tin như sau:



  • Gói Gerber, với thông số kỹ thuật chi tiết của PCB
  • Danh sách BOM (Tốt hơn với Excel fomart)
  • Hình ảnh của PCBA (Nếu bạn đã làm PCBA này trước đây)



Khả năng sản xuất:




Công suất Hai mặt: 12000 mét vuông / tháng
Nhiều lớp: 8000m2 / tháng
Độ rộng đường/khoảng cách tối thiểu 4/4 mil (1mil = 0,0254mm)
Độ dày tấm 0.3~4.0mm
Lớp 1 ~ 20 lớp
Vật liệu FR-4, nhôm, PI
Độ dày đồng 0.5~4oz
Vật liệu Tg Tg140~Tg170
Kích thước PCB tối đa 600*1200mm
Kích thước lỗ 0.2mm (+/- 0,025)
Điều trị bề mặt HASL, ENIG, OSP



Công suất SMT



Dịch vụ lắp ráp bảng mạch PCB nguyên mẫu thời gian nhanh chóng 0



Bộ PCB SMTđề cập đến quá trình sản xuất một tấm mạch in (PCB) bằng công nghệ gắn bề mặt,nơi các thành phần điện tử được đặt và hàn trực tiếp lên bề mặt PCB thay vì được đưa qua các lỗ.



Các khía cạnh chính củaBộ PCB SMTbao gồm:

Đặt thành phần:

Các thành phần SMT như điện trở, tụ, mạch tích hợp (IC) và các thiết bị gắn bề mặt khác được đặt trực tiếp trên bề mặt PCB bằng cách sử dụng máy chọn và đặt tự động.

Việc đặt các thành phần chính xác là rất quan trọng để đảm bảo sự sắp xếp chính xác và kết nối điện đáng tin cậy.



Sự lắng đọng bột hàn:

Bột hàn là một hỗn hợp các hạt hợp kim hàn và luồng được lắng đọng chọn lọc trên các tấm đồng của PCB bằng cách in stencil hoặc các quy trình tự động khác.

Bột hàn hoạt động như một vật liệu kết dính và dẫn điện sẽ tạo thành kết nối điện giữa các thành phần và PCB.



Pháo ngược dòng:

Sau khi các thành phần được đặt, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

Hồ sơ dòng chảy trở lại bao gồm nhiệt độ, thời gian và khí quyển được tối ưu hóa cẩn thận để đảm bảo các khớp hàn đáng tin cậy.



Tự động phát hiện:

Sau quá trình dòng chảy lại, các bộ PCB được tự động kiểm tra bằng nhiều kỹ thuật khác nhau, chẳng hạn như kiểm tra quang học, kiểm tra tia X hoặc kiểm tra quang học tự động (AOI).

Các cuộc kiểm tra này giúp xác định và khắc phục bất kỳ vấn đề nào như lỗi hàn, sự không phù hợp của các thành phần hoặc các thành phần bị thiếu.



Kiểm tra chất lượng:

Kiểm tra toàn diện, bao gồm kiểm tra chức năng, điện và môi trường, được thực hiện để đảm bảo rằng các bộ PCB đáp ứng các thông số kỹ thuật và tiêu chuẩn hiệu suất cần thiết.

Thực hiện các biện pháp kiểm soát chất lượng, chẳng hạn như kiểm soát quy trình thống kê và phân tích lỗi, để duy trì các tiêu chuẩn sản xuất cao và độ tin cậy của sản phẩm.



Ưu điểm củaBộ PCB SMT:

Mật độ thành phần cao hơn: Các thành phần SMT nhỏ hơn và có thể được đặt gần nhau hơn, dẫn đến thiết kế PCB nhỏ hơn, nhỏ hơn.

Độ tin cậy được cải thiện: Các khớp hàn SMT có khả năng chống lại rung động, va chạm và chu kỳ nhiệt cao hơn so với các kết nối xuyên lỗ.

Sản xuất tự động: Quá trình lắp ráp SMT có thể được tự động hóa cao, tăng hiệu quả sản xuất và giảm lao động thủ công.

Hiệu quả chi phí: Việc lắp ráp SMT có thể hiệu quả hơn về chi phí, đặc biệt là cho sản xuất khối lượng lớn, do giảm chi phí vật liệu và lao động.



Bộ PCB SMTỨng dụng:

Điện tử tiêu dùng: Điện thoại thông minh, máy tính bảng, máy tính xách tay và các thiết bị di động khác

Điện tử công nghiệp: hệ thống điều khiển, thiết bị tự động hóa và thiết bị điện tử công suất

Điện tử ô tô: đơn vị điều khiển động cơ, hệ thống thông tin giải trí và an toàn

Không gian và quốc phòng: máy bay, hệ thống vệ tinh và thiết bị quân sự

Thiết bị y tế: thiết bị chẩn đoán, thiết bị cấy ghép và các giải pháp chăm sóc sức khỏe di động



Bộ PCB SMTlà một công nghệ cơ bản được sử dụng để sản xuất các thiết bị điện tử nhỏ gọn, đáng tin cậy và hiệu quả chi phí trong nhiều ngành công nghiệp khác nhau.

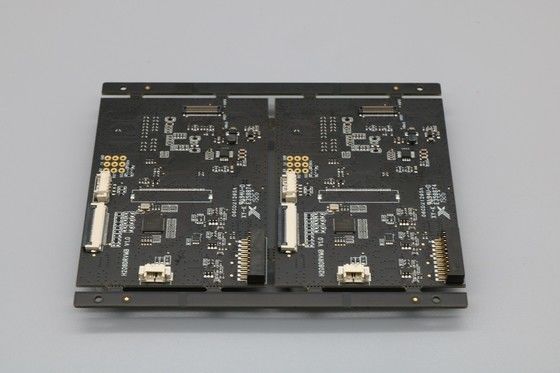

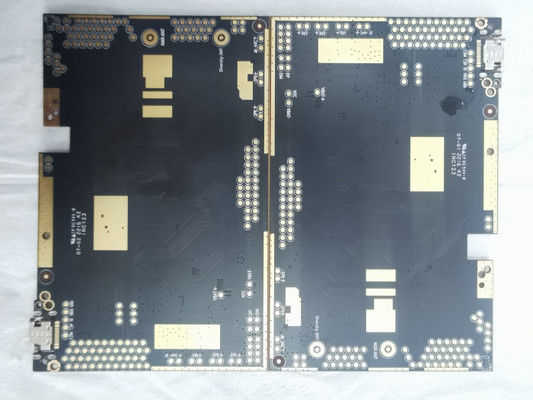

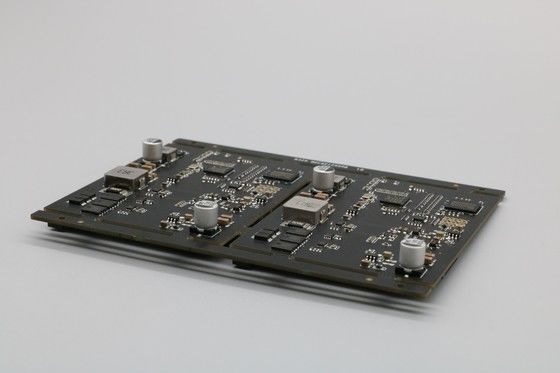

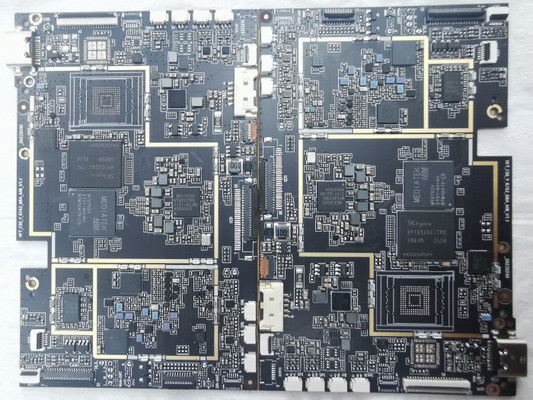

Hình ảnh củathời gian đầu tiên nhanh Prototype PCB Assembly Service Supplier

Dịch vụ lắp ráp bảng mạch PCB nguyên mẫu thời gian nhanh chóng 1


Dịch vụ lắp ráp bảng mạch PCB nguyên mẫu thời gian nhanh chóng 2



Dịch vụ lắp ráp bảng mạch PCB nguyên mẫu thời gian nhanh chóng 3
