Mouse Bite ENIG 6 Lớp PCB nhà máy PCB lắp ráp Shenzhen nhà sản xuất bảng mạch in

Mouse Bite ENIG 6 Lớp PCB nhà máy PCB lắp ráp Shenzhen nhà sản xuất bảng mạch in

Tên thương hiệu: Null
Số mẫu: KAZ
MOQ: 1 cái
giá bán: 0.1-5 USD
Điều khoản thanh toán: T / T, Western Union, PayPal
Khả năng cung cấp: 20000 mét
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT và NHÚNG:
Hỗ trợ
Ứng dụng:
PCBA máy ảnh
Các thành phần:
Khách hàng cung cấp hoặc nhà sản xuất cung cấp
Kiểm tra PCB:
AOI ; AOI ; 100%test for open and short; 100%kiểm tra mở và ngắn;
Kiểm tra PCBA:
X-quang, Kiểm tra chức năng
PCB:
HDI với Laser và các lỗ chôn
chi tiết đóng gói:
Gói chân không
Khả năng cung cấp:
20000 mét
Làm nổi bật:

Dịch vụ lắp ráp PCB HDI

,

Dịch vụ lắp ráp ENIG PCB

,

Bảng Pcb 6 lớp FR4

Mô tả sản phẩm

Black Printed Circuit Board ENIG 6 Lớp HDI PCB Assembly Dịch vụ PCB nhà máy PCB lắp ráp Shenzhen nhà sản xuất bảng mạch in



1Các thông số chi tiết

Vật liệu FR4
Độ dày tấm 1.6mm
Điều trị bề mặt ENIG+OSP
Độ dày đồng 1/11/1/1/1/1 OZ
Mặt nạ hàn Màu đen
Mái lụa Màu trắng
Lỗ khoan laser Min 4 Mill
Panel Cắn chuột



Lời giới thiệu:

Bộ sưu tập bảng mạch in nó để cắm SMT ((Surface Mounted Technolofy) và DIP vào bảng mạch in, còn được gọi là PCBA.



Sản xuất:

Cả SMT và DIP đều là phương tiện tích hợp các thành phần trong bảng PCB.SMT không cần phải khoan lỗ trên PCB, trong khi nó là cần thiết cho DIP để cắm chân của thành phần vào lỗ khoan.



SMT:

Chủ yếu sử dụng máy dán để đóng gói để gắn một số thành phần vi mô bảng PCB. quy trình sản xuất là như sau: vị trí bảng PCB, bọc hàn in, dán và đóng gói,trở lại lò hàn, cuối cùng kiểm tra.

Với sự phát triển của khoa học và công nghệ, SMT cũng có thể được áp dụng cho một số thành phần có kích thước lớn.

DIP:

Chèn các thành phần vào PCB. Nó được sử dụng như một phương tiện để tích hợp các thành phần vì kích thước quá lớn để dán và đóng gói, hoặc quy trình sản xuất của nhà sản xuất không thể sử dụng công nghệ SMT.

Hiện tại, có hai cách để thực hiện cắm bằng tay và cắm bằng robot.

Các quy trình sản xuất chính là như sau: keo dán lại (để ngăn chặn bọc thiếc vào những nơi không phù hợp), cắm vào, kiểm tra, hàn sóng,tấm chải (để loại bỏ vết bẩn còn lại trong quá trình đi qua lò) và kiểm tra





2. Hình ảnh

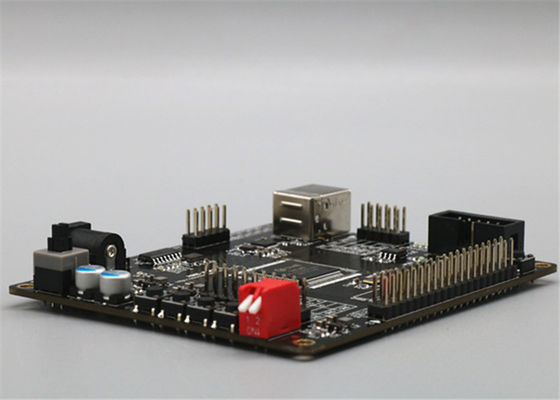

Mouse Bite ENIG 6 Lớp PCB nhà máy PCB lắp ráp Shenzhen nhà sản xuất bảng mạch in 0Mouse Bite ENIG 6 Lớp PCB nhà máy PCB lắp ráp Shenzhen nhà sản xuất bảng mạch in 1Mouse Bite ENIG 6 Lớp PCB nhà máy PCB lắp ráp Shenzhen nhà sản xuất bảng mạch in 2Mouse Bite ENIG 6 Lớp PCB nhà máy PCB lắp ráp Shenzhen nhà sản xuất bảng mạch in 3



Câu hỏi thường gặp



Q: Bạn sử dụng file nào trong sản xuất PCB?
A: Gerber hoặc Eagle, danh sách BOM, PNP và vị trí thành phần



Q: Có thể cung cấp mẫu không?
A: Có, chúng tôi có thể tùy chỉnh bạn mẫu để thử trước khi sản xuất hàng loạt



Q: Khi nào tôi sẽ nhận được báo giá sau khi gửi Gerber, BOM và thủ tục thử nghiệm?
A: Trong vòng 6 giờ cho báo giá PCB và khoảng 24-48 giờ cho báo giá PCBA.



Q: Làm thế nào tôi có thể biết quá trình sản xuất PCB của tôi?

A: 5-7 ngày cho sản xuất PCB và mua các thành phần, và 14 ngày cho PCB lắp ráp và thử nghiệm.



Q: Làm thế nào tôi có thể đảm bảo chất lượng của PCB của tôi?
A: Chúng tôi đảm bảo rằng mỗi sản phẩm PCB hoạt động tốt trước khi vận chuyển. Chúng tôi sẽ kiểm tra tất cả chúng theo quy trình thử nghiệm của bạn.
