6 Lớp FR4 HDI PCB Prototype Assembly nhà sản xuất PCB lắp ráp Shenzhen

6 Lớp FR4 HDI PCB Prototype Assembly nhà sản xuất PCB lắp ráp Shenzhen

Tên thương hiệu: Null
Số mẫu: KAZD
MOQ: 1 cái
giá bán: 0.1-5 usd/pc
Điều khoản thanh toán: T / T, Western Union, PayPal
Khả năng cung cấp: 20000㎡ mỗi tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT & NHÚNG:
Hỗ trợ
Ứng dụng:
Thiết bị tàu điện ngầm
Kiểm tra PCB:
kiểm tra điện
Cách kiểm tra PCB:
Đồ gá thử nghiệm & thăm dò bay
Kiểm tra PCBA:
Visual Test; Kiểm tra thị giác; AOI; AOI; X-RAY; TIA X;
Thành phần:
Được cung cấp bởi khách hàng hoặc nhà sản xuất
dịch vụ thiết kế:
Hỗ trợ
Kiểm tra lại:
Hỗ trợ
chi tiết đóng gói:
Vacuum Package; Gói chân không; Foam Cotton Bông bọt
Khả năng cung cấp:
20000㎡ mỗi tháng
Làm nổi bật:

Lắp ráp nguyên mẫu HDI Pcb

,

Lắp ráp nguyên mẫu Pcb FR4

,

Lắp ráp PCB nguyên mẫu 6 lớp

Mô tả sản phẩm

6 Lớp FR4 HDI PCB Prototype Assembly nhà sản xuấtPCB lắp ráp Shenzhen



1Các thông số chi tiết

Vật liệu FR4
Độ dày đồng 1/11/1/1/1/1 OZ
Lớp 6
Điều trị bề mặt Vàng ngâm 2u'
Mặt nạ hàn Xanh
Mái lụa Màu trắng
Min khoan lỗ 8 triệu
lỗ laser 4 triệu





2. Hình ảnh

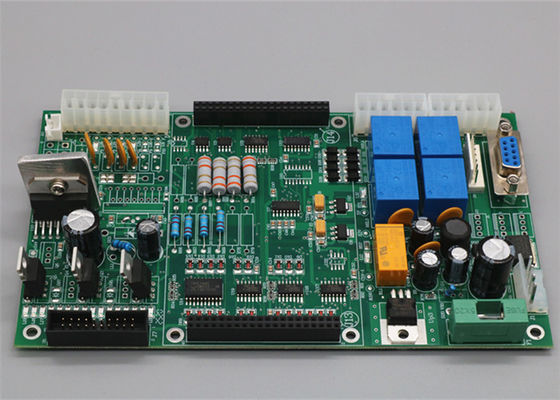

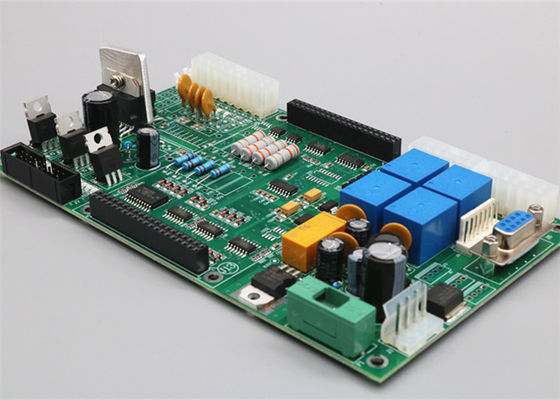

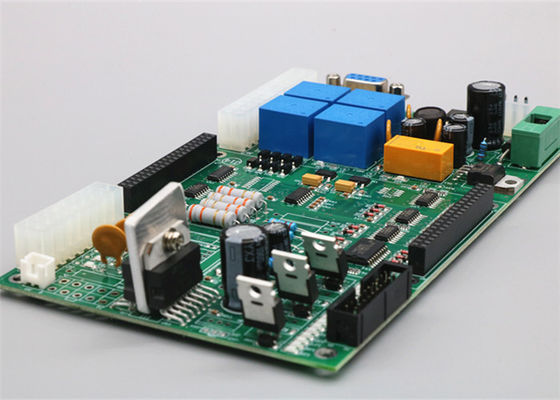

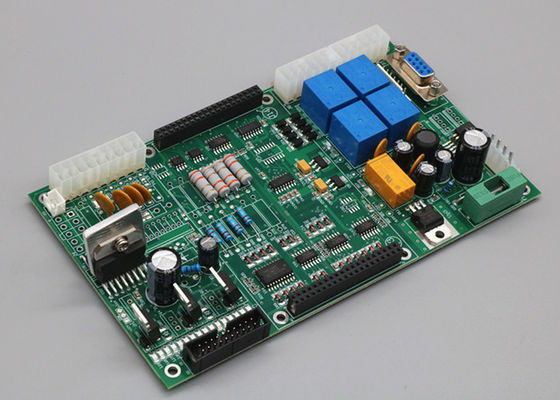

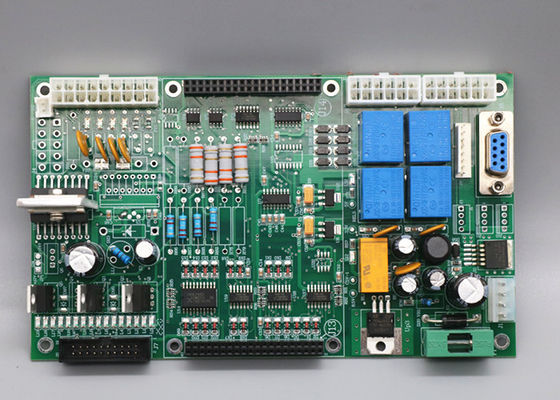

6 Lớp FR4 HDI PCB Prototype Assembly nhà sản xuất PCB lắp ráp Shenzhen 0



3. Câu hỏi thường gặp



Q: Bạn sử dụng file nào trong sản xuất PCB?
A: Gerber hoặc Eagle, danh sách BOM, PNP và vị trí thành phần



Q: Có thể cung cấp mẫu không?
A: Có, chúng tôi có thể tùy chỉnh bạn mẫu để thử nghiệm trước khi sản xuất hàng loạt



Q: Khi nào tôi sẽ nhận được báo giá sau khi gửi Gerber, BOM và thủ tục thử nghiệm?
A: Trong vòng 6 giờ cho báo giá PCB và khoảng 24-48 giờ cho báo giá PCBA.



Q: Làm thế nào tôi có thể biết quá trình sản xuất PCB của tôi?

A: 5-7 ngày cho sản xuất PCB và mua các thành phần, và 14 ngày cho PCB lắp ráp và thử nghiệm.



Q: Làm thế nào tôi có thể đảm bảo chất lượng của PCB của tôi?
A: Chúng tôi đảm bảo rằng mỗi sản phẩm PCB hoạt động tốt trước khi vận chuyển. Chúng tôi sẽ kiểm tra tất cả chúng theo quy trình kiểm tra của bạn.





PCB lắp ráp, còn được gọi là lắp ráp bảng mạch in, là quá trình lấp đầy và hàn các thành phần điện tử trên PCB (bảng mạch in).Nó liên quan đến một số bước để chuyển đổi một PCB trần thành một thiết bị điện tử chức năngDưới đây là một cái nhìn tổng quan về quy trình lắp ráp PCB:

Việc mua sắm các thành phần: Bước đầu tiên là nguồn cung cấp và mua các thành phần điện tử cần thiết cho việc lắp ráp PCB. Các thành phần này có thể bao gồm điện trở, tụ điện, mạch tích hợp,kết nốiCác thành phần có thể được mua từ các nhà cung cấp hoặc nhà phân phối khác nhau.

PCB chế tạo: Trước khi lắp ráp, PCB cần được chế tạo. Điều này liên quan đến thiết kế bố cục PCB, sản xuất PCB trần, và áp dụng các dấu vết đồng cần thiết, mặt nạ hàn,và các dấu mác màn in lụa.



Đặt thành phần: Trong bước này, các thành phần điện tử được gắn trên PCB.Hai phương pháp đặt thành phần chính là công nghệ gắn bề mặt (SMT) và công nghệ lỗ (THT)Các thành phần SMT được đặt trên bề mặt của PCB và hàn bằng cách sử dụng solder paste và kỹ thuật hàn reflow.Các thành phần THT có dây dẫn đi qua các lỗ trong PCB và được hàn ở phía đối diện.



hàn: Một khi các thành phần được đặt trên PCB, quá trình hàn được thực hiện để tạo ra các kết nối điện và cơ học.Gỗ hàn có thể được thực hiện thông qua các phương pháp khác nhau như gỗ hàn dòng chảy lại (đối với các thành phần SMT), hàn sóng (đối với các thành phần THT) hoặc hàn thủ công (đối với các thành phần cụ thể hoặc sửa chữa).



Kiểm tra và thử nghiệm: Sau khi hàn, PCB lắp ráp được kiểm tra và thử nghiệm để đảm bảo chất lượng và chức năng của thiết bị điện tử.Kiểm tra tia X, thử nghiệm chức năng và các phương pháp khác có thể được sử dụng để xác định bất kỳ khuyết tật hoặc lỗi nào.



Kết hợp cuối cùng: Một khi kết hợp PCB được xác minh hoạt động chính xác, nó có thể được tích hợp thêm vào kết hợp sản phẩm cuối cùng.Cài đặt khoang, và kết nối với các hệ thống con hoặc thành phần khác.



Điều đáng chú ý là quy trình lắp ráp PCB có thể khác nhau tùy thuộc vào các yêu cầu cụ thể, tiêu chuẩn ngành công nghiệp và khả năng sản xuất của nhà sản xuất hợp đồng hoặc nhà lắp ráp.
