Độ dày 1,6mm HASL LF Bề mặt Blue Soldmask Bảng mạch in điện tử

1.6mm Độ dày HASL LF bề mặt màu xanh Soldmask bảng mạch in điện tử

• Gói Gerber, với thông số kỹ thuật chi tiết của PCB
• Danh sách BOM (Tốt hơn với Excel fomart)
• Hình ảnh của PCBA (nếu bạn đã làm dự án này trước đây)

Các thông số chi tiết cho điều này 1.0mm độ dày bảng 1oz màu xanh lá cây somdask nhà thông minh bảng mạch in PCB:

KAZ có thể làm gì cho bạn & công ty của bạn

• Sản xuất PCB
• nguồn cung cấp các thành phần
• Dịch vụ PCB SMT/DIP

Để có được một báo giá đầy đủ của PCB / PCBA, xin vui lòng cung cấp thông tin như sau:

Gói Gerber, với thông số kỹ thuật chi tiết của PCB

Danh sách BOM (Tốt hơn với Excel fomart)

Hình ảnh của PCBA (Nếu bạn đã làm PCBA này trước đây)

Thông tin công ty:

KAZ Circuit là một nhà sản xuất PCB chuyên nghiệp từ Trung Quốc từ năm 2007, cũng cung cấp dịch vụ lắp ráp PCB cho khách hàng của chúng tôi. Bây giờ với khoảng 300 nhân viên. Được chứng nhận với ISO9001, TS16949, UL, RoHS.Chúng tôi tự tin để cung cấp cho bạn các sản phẩm chất lượng với giá nhà máy hướng trong thời gian giao hàng nhanh nhất!

Khả năng sản xuất:

Các tấm mạch in (PCB)là các thành phần cơ bản của thiết bị điện tử và là nền tảng vật lý kết nối và hỗ trợ các thành phần điện tử khác nhau.Nó đóng một vai trò quan trọng trong chức năng và độ tin cậy của các hệ thống điện tử.

Các khía cạnh chính của điện tửbảng mạch inbao gồm:

Lớp và thành phần:

PCB thường bao gồm nhiều lớp, phổ biến nhất là thiết kế 2 hoặc 4 lớp.

Các lớp này được làm bằng đồng phục vụ như đường dẫn và một chất nền không dẫn như sợi thủy tinh (FR-4) hoặc các vật liệu đặc biệt khác.

Các lớp khác có thể bao gồm điện và mặt đất để phân phối điện và giảm tiếng ồn.

Kết nối và dấu vết:

Lớp đồng được khắc để tạo thành các dấu vết dẫn điện phục vụ như đường dẫn cho tín hiệu điện và điện.

Vias là các lỗ được mạ qua kết nối các dấu vết giữa các lớp khác nhau, cho phép kết nối đa lớp.

Độ rộng, khoảng cách và mô hình định tuyến được thiết kế để tối ưu hóa tính toàn vẹn của tín hiệu, trở ngại và hiệu suất điện tổng thể.

Thành phần điện tử:

Các thành phần điện tử, chẳng hạn như mạch tích hợp, điện trở, tụ và đầu nối, được gắn và hàn vào PCB.

Việc đặt và định tuyến các thành phần này là rất quan trọng để đảm bảo hiệu suất tối ưu, làm mát và chức năng tổng thể của hệ thống.

Công nghệ sản xuất PCB:

Các quy trình sản xuất PCB thường liên quan đến các bước như lớp phủ, khoan, mạ đồng, khắc và áp dụng mặt nạ hàn.

Các công nghệ tiên tiến như khoan laser, mạ mạ tiên tiến và đồng lớp đa lớp được sử dụng trong các thiết kế PCB chuyên dụng.

PCB Assembly & Soldering:

Các thành phần điện tử được đặt và hàn trên PCB bằng tay hoặc tự động bằng các kỹ thuật như hàn xuyên lỗ hoặc hàn mặt.

Gỗ hàn ngược và gỗ hàn sóng là các quy trình tự động phổ biến để kết nối các thành phần.

Kiểm tra chất lượng:

PCB trải qua các quy trình kiểm tra và kiểm tra khác nhau như kiểm tra trực quan, kiểm tra điện và kiểm tra chức năng để đảm bảo độ tin cậy và hiệu suất của nó.

Các biện pháp kiểm soát chất lượng, chẳng hạn như kiểm tra trong quá trình và thực hành thiết kế để sản xuất (DFM), giúp duy trì các tiêu chuẩn cao trong sản xuất PCB.

PCB điện tử được sử dụng trong nhiều ứng dụng khác nhau, bao gồm thiết bị điện tử tiêu dùng, thiết bị công nghiệp, hệ thống ô tô, thiết bị y tế, thiết bị hàng không vũ trụ và viễn thông,và nhiều hơn nữaTiến bộ liên tục trong công nghệ PCB, chẳng hạn như sự phát triển của PCB kết nối mật độ cao (HDI) và PCB linh hoạt, đã cho phép tạo ra các PCB nhỏ hơn, mạnh hơn,và các thiết bị điện tử tiết kiệm năng lượng hơn.

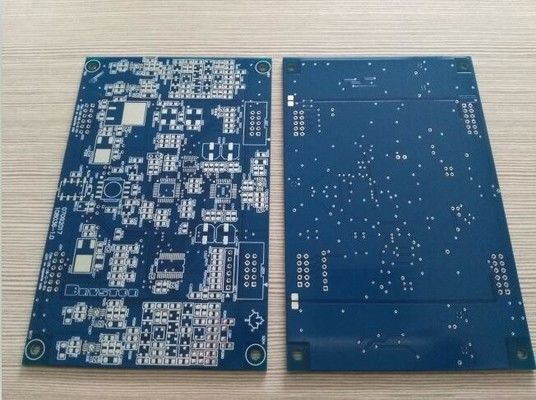

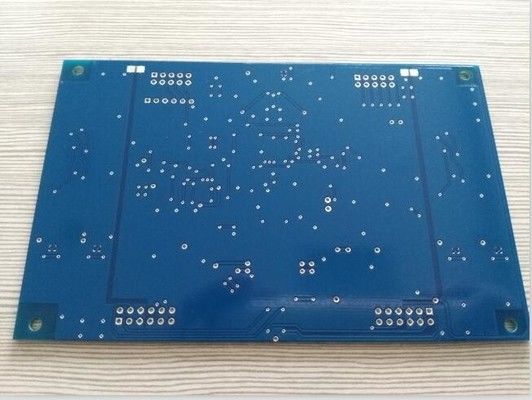

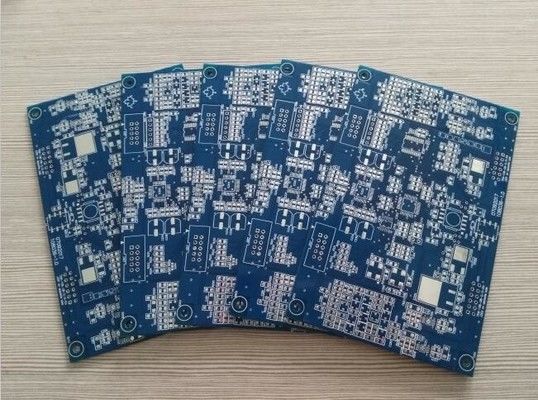

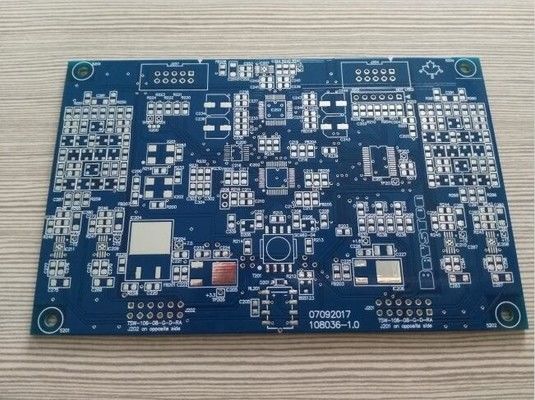

Đây là nhiều photoes cho màu xanh này bán mặt nạ màu trắng màn hình lụa FR4 hai mặt PCB bảng mạch in điện tử
