| Tên thương hiệu: | KAZ |
| Số mẫu: | PCB-S-369659 |
| MOQ: | 1 |
| giá bán: | 200 |
| Khả năng cung cấp: | 20000 mét vuông / tháng |

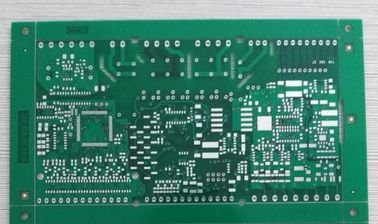

Đây là Bảng mạch PCB 4 lớp FR4 Mặt nạ màu xanh lá cây với Blind Qua
Kích thước PCB: 204 * 176mm / 2UP, tiêu chuẩn chất lượng IPC Class 2.
Xử lý đơn hàng:

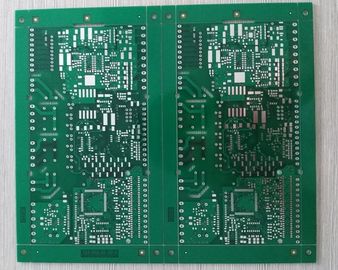

Thêm ảnh choBảng mạch PCB 4 lớp FR4 Mặt nạ màu xanh lá cây với mù thông qua
Về chúng tôi
Năng lực sản xuất - PCB cứng
| Mục | Khả năng sản xuất |
| Loại sản phẩm | Một mặt, hai mặt và nhiều lớp |
| Kích thước bảng tối đa | Mặt đơn & mặt đôi: 600 * 1500mm |
| Nhiều lớp: 600 * 1.200 mm | |
| Bề mặt hoàn thiện | HASL, ENIG, OSP, Bạc nhúng, Ngón tay vàng, v.v. |
| Lớp | 1 ~ 20 |
| Độ dày boad | 0,4 ~ 4,0mm |
| Đồng cơ bản | 18um (1 / 2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| Vật liệu bảng | FR-4, đế nhôm, Polymide, đế đồng, đế gốm |
| Kích thước lỗ khoan tối thiểu | 0,1mm |
| Chiều rộng và khoảng cách dòng tối thiểu | 0,075mm |
| Ép vàng | Độ dày lớp mạ niken 2,5 ~ 5um, độ dày vàng 0,05 ~ 0,1um |
| Phun thiếc | Độ dày thiếc 2,5 ~ 5um |
| Phay không gian | dây & cạnh: 0,15mm, lỗ & cạnh: 0,2mm, Dung sai đường viền: +/- 0,1mm |
| Socket Chamfer | Góc: 30 ° / 45 ° / 60 ° Độ sâu: 1 ~ 3mm |
| V-Cut | Góc: 30 ° / 45 ° / 60 ° Độ sâu: 1/3 độ dày của bảng, độ ồn tối thiểu: 80 * 80mm |
| Kiểm tra Bật tắt | Khu vực kiểm tra tối đa: 400 * 1.200mm |
| Điểm kiểm tra tối đa: 12.000 điểm | |
| Điện áp kiểm tra tối đa: 300V | |
| Điện trở cách điện tối đa: 100mΩ | |
| Dung sai kiểm soát trở kháng | ± 10% |
| Độ bền hàn | 85 ℃ ~ 105 ℃ / 280 ℃ ~ 360 ℃ |
