FR4 1.6mm Độ dày màu xanh lá cây Soldermask màu trắng Silkscreen nhiều lớp bảng mạch in, PCB lắp ráp shenzhen.

 FR4 1.6mm Độ dày màu xanh lá cây Soldermask màu trắng Silkscreen nhiều lớp bảng mạch in, PCB lắp ráp shenzhen.

Thông số chi tiết vềFR4 1.6MM Green Soldermask Multilayer Printed Circuit Board với ENIG

Giới thiệu ngắn gọn vềShenzhen KAZ Circuit Co., Ltd.

Giới thiệu ngắn

Shenzhen KAZ Circuit Co., Ltd, được thành lập vào năm 2007, là một nhà sản xuất PCB và PCBA tùy chỉnh.Sản xuất bảng mạch in đa lớp và bảng mạch nền kim loại, đó là một doanh nghiệp công nghệ cao bao gồm sản xuất, bán hàng, dịch vụ và như vậy.

Chúng tôi tự tin sẽ cung cấp cho bạn các sản phẩm chất lượng với giá theo quy định của nhà máy trong thời gian giao hàng nhanh nhất!

KAZ Circuit có thể làm gì cho bạn:

• Sản xuất PCB (phương mẫu, nhỏ đến trung bình, sản xuất hàng loạt)
• Các thành phần mua sắm
• PCB Assembly/SMT/DIP
• Giao hàng nhanh chóng: 2L: 3-5 ngày
• 4L: 5-7 ngày
• 24h/48h: lệnh khẩn cấp
• Kích thước công ty: Khoảng 300 nhân viên

Để có được một báo giá đầy đủ của PCB / PCBA, xin vui lòng cung cấp thông tin như sau:

• Gói Gerber, với thông số kỹ thuật chi tiết của PCB
• Danh sách BOM (Tốt hơn với Excel fomart)
• Hình ảnh của PCBA (Nếu bạn đã làm PCBA này trước đây)

Khả năng sản xuất:

PCB đa lớp

PCB đa lớplà một tấm mạch in được làm từ hơn hai lớp tấm đồng. Nó bao gồm một tấm đồng bên trong, một nền cách nhiệt và một tấm đồng bên ngoài,và kết nối giữa các lớp được đạt được bằng cách khoan và mạ đồngSo với PCB một lớp hoặc hai lớp,PCB đa lớpcó thể đạt được mật độ dây điện cao hơn và thiết kế mạch phức tạp.

Ưu điểm của PCB đa lớp:

Mật độ dây điện cao hơn và khả năng thiết kế mạch phức tạp

Khả năng tương thích điện từ tốt hơn và tính toàn vẹn tín hiệu

Đường truyền tín hiệu ngắn hơn, cải thiện hiệu suất mạch

Độ tin cậy và độ bền cơ khí cao hơn

Phân phối năng lượng và mặt đất linh hoạt hơn

Thành phần của PCB đa lớp:

Lớp nhựa đồng bên trong: Cung cấp lớp dẫn điện và dây

Chất nền cách nhiệt (FR-4, cao tần số, mất mát thấp dielectric, vv): cô lập và hỗ trợ mỗi lớp tấm đồng

Bảng giấy đồng bên ngoài: Cung cấp dây dẫn bề mặt và giao diện

Kim loại hóa lỗ: Thực hiện kết nối điện giữa các lớp

Xử lý bề mặt: HASL, ENIG, OSP và các quy trình xử lý bề mặt khác

Thiết kế và sản xuất PCB đa lớp:

Thiết kế mạch: Tính toàn vẹn tín hiệu, thiết kế tính toàn vẹn điện / mặt đất của bảng đa lớp

Layout và dây chuyền: phân bổ lớp hợp lý và tối ưu hóa định tuyến

Thiết kế quy trình: Kích thước khẩu độ, khoảng cách lớp, độ dày tấm đồng, vv.

Quá trình sản xuất: Lamination, khoan, bọc đồng, khắc, xử lý bề mặt, vv

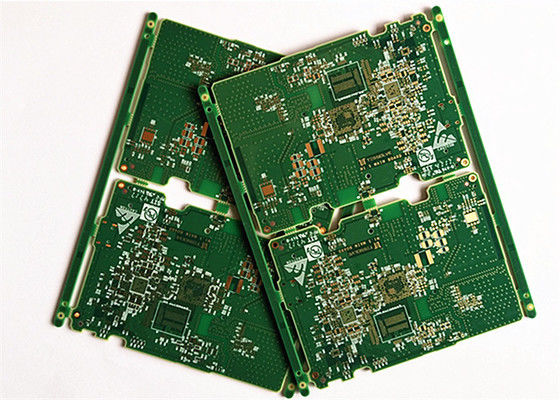

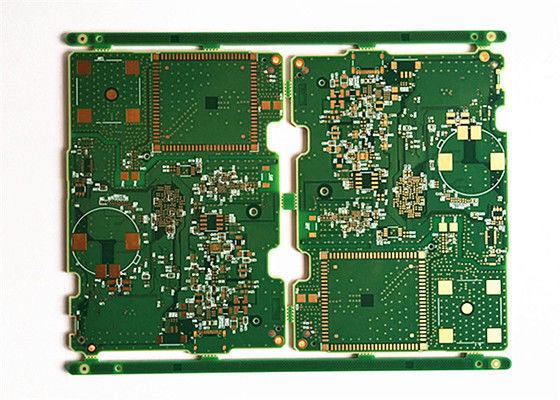

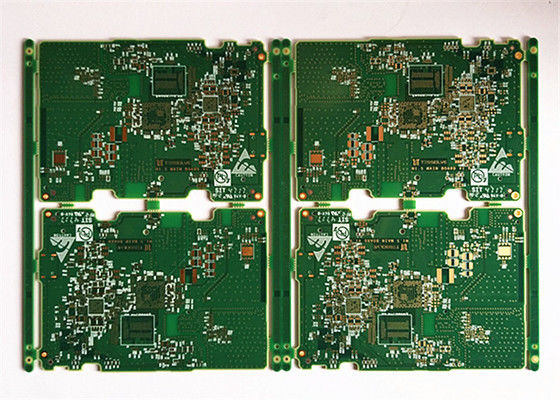

Nhiều hình ảnh hơn về Green Soldermask 1.6MM 2OZ FR4 Multilayer PCB với Immersion Silver
