| Tên thương hiệu: | KAZpcb |
| Số mẫu: | PCB-B-010 |
| MOQ: | 1 |
| giá bán: | 0.1-3usd/pc |
| Điều khoản thanh toán: | Paypal/,T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 10000-20000 mét vuông mỗi tháng |

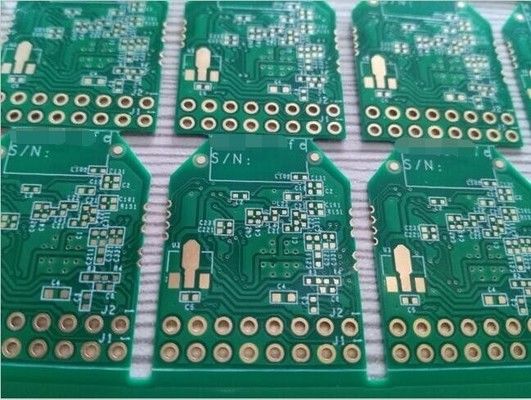

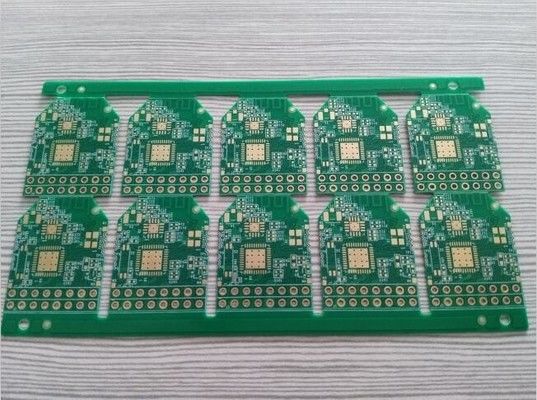

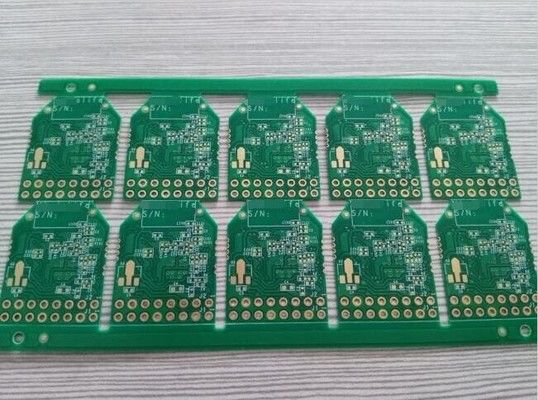

Bảng mạch in điện tử FR4 màu xanh Soldermask trắng Silkscreen cho điện thoại di động OEM
Thông số kỹ thuật chi tiết về Bảng mạch in điện tử FR4 màu xanh Soldermask trắng Silkscreen cho điện thoại di động
| Danh mục | PCB |
| Lớp | 2L |
| Vật liệu | FR-4 |
| Độ dày đồng | 1/1OZ |
| Độ dày bảng | 1.6mm |
| Soldermask | Xanh dương |
| Tiêu chuẩn chất lượng | IPC Class 2, 100% kiểm tra điện tử |
| Chứng chỉ | TS16949, ISO9001, UL, RoHS |
Giới thiệu ngắn gọn vềCông ty TNHH Mạch KAZ Thâm Quyến
Giới thiệu ngắn gọn
Công ty TNHH Mạch KAZ Thâm Quyến, được thành lập vào năm 2007, là nhà sản xuất PCB và PCBA theo yêu cầu. Công ty cam kết sản xuất bảng mạch in một mặt, hai mặt, nhiều lớp và bảng mạch nền kim loại có độ chính xác cao, là một doanh nghiệp công nghệ cao bao gồm sản xuất, bán hàng, dịch vụ, v.v.
Chúng tôi tự tin cung cấp cho bạn những sản phẩm chất lượng với giá xuất xưởng trong thời gian giao hàng nhanh nhất!
KAZ Circuit có thể làm gì cho bạn:
Để nhận được báo giá đầy đủ của PCB/PCBA, vui lòng cung cấp thông tin như sau:
Thông tin công ty:
KAZ Circuit là một nhà sản xuất PCB và PCBA chuyên nghiệp từ Trung Quốc từ năm 2007, cũng cung cấp dịch vụ Lắp ráp PCB cho khách hàng của chúng tôi. Hiện nay với khoảng 300 nhân viên. Được chứng nhận ISO9001, TS16949, UL, RoHS. Chúng tôi tự tin cung cấp cho bạn những sản phẩm chất lượng với giá xuất xưởng trong thời gian giao hàng nhanh nhất!
Năng lực của nhà sản xuất:
| Năng lực | Hai mặt: 12000 mét vuông / tháng Nhiều lớp: 8000 mét vuông / tháng |
| Độ rộng/Khoảng cách đường dây tối thiểu | 4/4 mil (1mil=0.0254mm) |
| Độ dày bảng | 0.3~4.0mm |
| Lớp | 1~20 lớp |
| Vật liệu | FR-4, Nhôm, PI |
| Độ dày đồng | 0.5~4oz |
| Vật liệu Tg | Tg140~Tg170 |
| Kích thước PCB tối đa | 600*1200mm |
| Kích thước lỗ tối thiểu | 0.2mm (+/- 0.025) |
| Xử lý bề mặt | HASL, ENIG, OSP |
Quy trình sản xuất bảng mạch in điện tử (PCB): Lựa chọn vật liệu PCB:
Các vật liệu cơ bản phổ biến bao gồm FR-4 (sợi thủy tinh), polyimide và gốm
Xem xét các thuộc tính như hằng số điện môi, hiệu suất nhiệt và tính linh hoạt
Vật liệu đặc biệt có sẵn cho PCB tần số cao, công suất cao hoặc linh hoạt
Độ dày đồng và số lớp:
Độ dày lá đồng điển hình dao động từ 1oz đến 4oz (35µm đến 140µm)
PCB một mặt, hai mặt và nhiều lớp có sẵn
Các lớp đồng bổ sung cải thiện phân phối điện, tản nhiệt và tính toàn vẹn tín hiệu
Xử lý bề mặt:
HASL (San bằng thiếc bằng khí nóng) - Giá cả phải chăng, nhưng bề mặt có thể không bằng phẳng
ENIG (Vàng nhúng niken không điện) – cung cấp khả năng hàn và chống ăn mòn tuyệt vời
Bạc nhúng - Tiết kiệm chi phí cho việc hàn không chì
Các tùy chọn bổ sung bao gồm ENEPIG, OSP và mạ vàng trực tiếp
Công nghệ PCB tiên tiến:
Via mù và chôn cho Kết nối mật độ cao
Công nghệ Microvia cho Khoảng cách cực nhỏ và thu nhỏ
PCB cứng-linh hoạt cho các ứng dụng yêu cầu tính linh hoạt
Tần số cao và tốc độ cao với pc trở kháng được kiểm soát
Công nghệ sản xuất PCB:
Quy trình trừ (phổ biến nhất) - ăn mòn đồng không mong muốn
Quy trình cộng - tạo các đường dẫn đồng trên vật liệu cơ bản
Quy trình bán cộng - kết hợp các công nghệ trừ và cộng
Thiết kế
cho Nhà sản xuất (DFM):
Tuân thủ các hướng dẫn thiết kế PCB để sản xuất đáng tin cậy
Các cân nhắc bao gồm chiều rộng/khoảng cách đường dẫn, kích thước via và vị trí linh kiện
Sự hợp tác chặt chẽ giữa các nhà thiết kế và nhà sản xuất là điều cần thiết
QA và thử nghiệm:
Thử nghiệm điện (ví dụ: thử nghiệm trực tuyến, thử nghiệm chức năng)
Thử nghiệm cơ học (ví dụ: uốn, sốc, rung)
Thử nghiệm môi trường (ví dụ: nhiệt độ, độ ẩm, chu kỳ nhiệt)
