Trộn vật liệu Bảng mạch in cứng nhắc Chế tạo PCB nhiều lớp

Thông tin chi tiết hơn cho các vật liệu hỗn hợp Rigid Printed Circuit Boards Multilayer PCB

Chi tiết:

Dịch vụ của chúng tôi như sau:

1. Cung cấp dịch vụ thiết kế PCB và PCBA
2. Cung cấp dịch vụ mua các thành phần theo danh sách PCBA boom của bạn
3. Sản xuất PCB theo hồ sơ Gerber của bạn
4. Cung cấp dịch vụ SMT cho PCBA của bạn
5Không giới hạn số lượng
6- Cung cấp sản xuất quy mô nhỏ
7Quay nhanh có sẵn.

• Hiệu suất sản phẩm
• Giao hàng nhanh chóng
• Chứng nhận chất lượng
• Danh tiếng
• Dịch vụ
• Đơn đặt hàng nhỏ được chấp nhận
• Các bộ phận tên thương hiệu
• Đất nước xuất xứ
• Các dịch vụ phân phối được cung cấp
• Liên kết điện tử
• Nhân viên có kinh nghiệm
• Biểu mẫu A
• Sản phẩm xanh
• Bảo lãnh/bảo lãnh
• Tính năng sản phẩm
• Chứng nhận quốc tế
• Thông số kỹ thuật quân sự
• Bao bì

KAZ Circuit có thể làm gì cho bạn:

• Sản xuất PCB (phương mẫu, nhỏ đến trung bình, sản xuất hàng loạt)
• Các thành phần mua sắm
• PCB Assembly/SMT/DIP

Để có được một báo giá đầy đủ của PCB / PCBA, xin vui lòng cung cấp thông tin như sau:

• Gói Gerber, với thông số kỹ thuật chi tiết của PCB
• Danh sách BOM (Tốt hơn với Excel fomart)
• Hình ảnh của PCBA (Nếu bạn đã làm PCBA này trước đây)

PCB đa lớp
PCB đa lớplà một tấm mạch in được làm từ hơn hai lớp tấm đồng. Nó bao gồm một tấm đồng bên trong, một nền cách nhiệt và một tấm đồng bên ngoài,và kết nối giữa các lớp được đạt được bằng cách khoan và mạ đồngSo với PCB một lớp hoặc hai lớp,PCB đa lớpcó thể đạt được mật độ dây điện cao hơn và thiết kế mạch phức tạp.

Ưu điểm của PCB đa lớp:

Mật độ dây điện cao hơn và khả năng thiết kế mạch phức tạp
Khả năng tương thích điện từ tốt hơn và tính toàn vẹn tín hiệu
Đường truyền tín hiệu ngắn hơn, cải thiện hiệu suất mạch
Độ tin cậy và độ bền cơ khí cao hơn
Phân phối năng lượng và mặt đất linh hoạt hơn

Thành phần của PCB đa lớp:

Lớp nhựa đồng bên trong: Cung cấp lớp dẫn điện và dây
Chất nền cách nhiệt (FR-4, cao tần số, mất mát thấp dielectric, vv): cô lập và hỗ trợ mỗi lớp tấm đồng
Bảng giấy đồng bên ngoài: Cung cấp dây dẫn bề mặt và giao diện
Kim loại hóa lỗ: Thực hiện kết nối điện giữa các lớp
Xử lý bề mặt: HASL, ENIG, OSP và các quy trình xử lý bề mặt khác

Thiết kế và sản xuất PCB đa lớp:

Thiết kế mạch: Tính toàn vẹn tín hiệu, thiết kế tính toàn vẹn điện / mặt đất của bảng đa lớp
Layout và dây chuyền: phân bổ lớp hợp lý và tối ưu hóa định tuyến
Thiết kế quy trình: Kích thước khẩu độ, khoảng cách lớp, độ dày tấm đồng, vv.
Quá trình sản xuất: Lamination, khoan, bọc đồng, khắc, xử lý bề mặt, vv

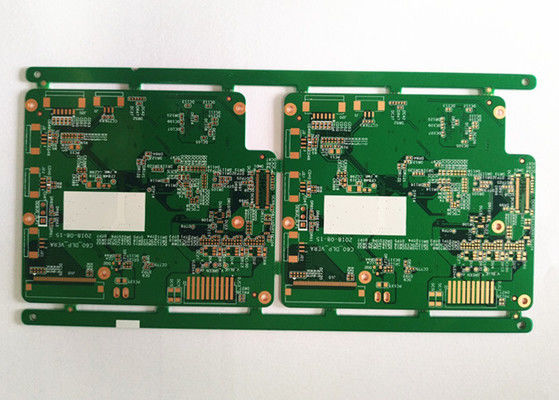

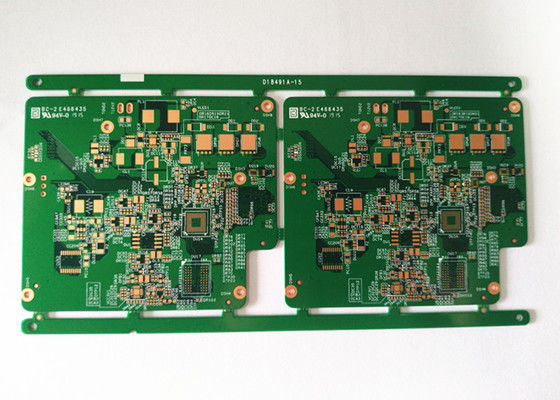

Nhiều hình ảnh cho hỗn hợp này vật liệu cứng bảng mạch in đa lớp PCB sản xuất
