Tùy chỉnh 6 Lớp PCB Nhà sản xuất SMT Hội đồng PCB SMT

Tùy chỉnh 6 Lớp PCB Nhà sản xuất SMT Hội đồng PCB SMT

Tên thương hiệu: KAZ
Số mẫu: KAZA-B-008
MOQ: 1 đơn vị
giá bán: 0.1-20 USD / Unit
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A
Khả năng cung cấp: 2000 m2 / Tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
UL&ROHS
số lớp:
2 `30 lớp
Kích thước bảng tối đa:
600 mm x 1200 mm
Vật liệu cơ bản cho PCB:
FR4, CEM-1, TACONIC, Nhôm, Vật liệu Tg cao, ROGERS tần số cao, TEFLON, ARLON, Vật liệu không chứa ha
Phạm vi hoàn thiện Baords Độ dày:
0,21-7,0mm
Chiều rộng đường tối thiểu:
3 triệu (0,075mm)
Không gian dòng tối thiểu:
3 triệu (0,075mm)
Đường kính lỗ tối thiểu:
0,10mm
điều trị hoàn thiện:
HASL (Không chứa chì), ENIG (Vàng ngâm), Bạc ngâm, Mạ vàng (Vàng chớp), OSP, v.v.
độ dày của đồng:
0,5-14oz (18-490um)
Kiểm tra điện tử:
100% E-Testing (High Voltage Testing); 100% E-Testing (Thử nghiệm điện áp cao); Fly
chi tiết đóng gói:
Gói hút chân không
Khả năng cung cấp:
2000 m2 / Tháng
Làm nổi bật:

fr4 bảng mạch

,

bảng mạch pcba

Mô tả sản phẩm

Bộ máy điện tử tùy chỉnh Hasl 6 Lớp pcb đầu ra quang học & HDMI RS232 Kiểm soát usb pcba với CE & RoHS







1. Đặc điểm của Pcba



1. Dịch vụ OEM một điểm dừng, được sản xuất tại Shenzhen của Trung Quốc

2. Sản xuất bởi Gerber File và BOM List từ Khách hàng

3. FR4 vật liệu, đáp ứng tiêu chuẩn 94V0

4. SMT, hỗ trợ công nghệ DIP

5. Không có chì HASL, Bảo vệ môi trường

6. UL, CE, RoHS phù hợp

7. Giao hàng bằng DHL, UPS, TNT, EMS hoặc yêu cầu của khách hàng







2. Thông số kỹ thuật của Pcba



SMT Độ chính xác vị trí: 20 um
Kích thước thành phần:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
Chiều cao tối đa của thành phần::25mm
Kích thước PCB tối đa:680×500mm
Kích thước PCB tối thiểu: không giới hạn
Độ dày PCB:0.3 đến 6mm
Trọng lượng PCB:3kg
Đội lính sóng Độ rộng tối đa của PCB: 450mm
Độ rộng PCB tối thiểu: không giới hạn
Chiều cao của thành phần:Top 120mm/Bot 15mm
Lớp đổ mồ hôi Loại kim loại: bộ phận, toàn bộ, nhựa, bên cạnh
Vật liệu kim loại: đồng, nhôm
Xét bề mặt: tráng Au, tráng sợi, tráng Sn
Tỷ lệ bàng quang không khí: dưới 20%
Chất liệu áp dụng Phạm vi in: 0-50KN
Kích thước PCB tối đa: 800X600mm
Kiểm tra ICT,tuần nghiệm bay,đánh cháy,kiểm tra chức năng,chu kỳ nhiệt độ



Chứng chỉ:

ISO9001 / ISO14001 / ISO45001 (quân sự) / TS16949 (Xe ô tô) / RoHS / UL



Bộ PCB SMTđề cập đến quá trình sản xuất một tấm mạch in (PCB) bằng công nghệ gắn bề mặt,nơi các thành phần điện tử được đặt và hàn trực tiếp lên bề mặt PCB thay vì được đưa qua các lỗ.



Các khía cạnh chính của việc lắp ráp PCB SMT bao gồm:



Đặt thành phần:
Các thành phần SMT như điện trở, tụ, mạch tích hợp (IC) và các thiết bị gắn bề mặt khác được đặt trực tiếp trên bề mặt PCB bằng cách sử dụng máy chọn và đặt tự động.
Việc đặt các thành phần chính xác là rất quan trọng để đảm bảo sự sắp xếp chính xác và kết nối điện đáng tin cậy.


Sự lắng đọng bột hàn:
Bột hàn là một hỗn hợp các hạt hợp kim hàn và luồng được lắng đọng chọn lọc trên các tấm đồng của PCB bằng cách in stencil hoặc các quy trình tự động khác.
Bột hàn hoạt động như một vật liệu kết dính và dẫn điện sẽ tạo thành kết nối điện giữa các thành phần và PCB.


Pháo ngược dòng:
Sau khi các thành phần được đặt, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
Hồ sơ dòng chảy trở lại bao gồm nhiệt độ, thời gian và khí quyển được tối ưu hóa cẩn thận để đảm bảo các khớp hàn đáng tin cậy.


Tự động phát hiện:
Sau quá trình dòng chảy lại, các bộ PCB được tự động kiểm tra bằng nhiều kỹ thuật khác nhau, chẳng hạn như kiểm tra quang học, kiểm tra tia X hoặc kiểm tra quang học tự động (AOI).
Các cuộc kiểm tra này giúp xác định và khắc phục bất kỳ vấn đề nào như lỗi hàn, sự không phù hợp của các thành phần hoặc các thành phần bị thiếu.


Kiểm tra chất lượng:
Kiểm tra toàn diện, bao gồm kiểm tra chức năng, điện và môi trường, được thực hiện để đảm bảo rằng các bộ PCB đáp ứng các thông số kỹ thuật và tiêu chuẩn hiệu suất cần thiết.
Thực hiện các biện pháp kiểm soát chất lượng, chẳng hạn như kiểm soát quy trình thống kê và phân tích lỗi, để duy trì các tiêu chuẩn sản xuất cao và độ tin cậy của sản phẩm.


Ưu điểm của bộ PCB SMT:

Mật độ thành phần cao hơn: Các thành phần SMT nhỏ hơn và có thể được đặt gần nhau hơn, dẫn đến thiết kế PCB nhỏ hơn, nhỏ hơn.

Độ tin cậy được cải thiện: Các khớp hàn SMT có khả năng chống lại rung động, va chạm và chu kỳ nhiệt cao hơn so với các kết nối xuyên lỗ.

Sản xuất tự động: Quá trình lắp ráp SMT có thể được tự động hóa cao, tăng hiệu quả sản xuất và giảm lao động thủ công.

Hiệu quả chi phí: Việc lắp ráp SMT có thể hiệu quả hơn về chi phí, đặc biệt là đối với sản xuất khối lượng lớn, do giảm chi phí vật liệu và lao động.


Ứng dụng lắp ráp PCB SMT:

Điện tử tiêu dùng: Điện thoại thông minh, máy tính bảng, máy tính xách tay và các thiết bị di động khác

Điện tử công nghiệp: hệ thống điều khiển, thiết bị tự động hóa và thiết bị điện tử công suất

Điện tử ô tô: đơn vị điều khiển động cơ, hệ thống thông tin giải trí và an toàn

Không gian và quốc phòng: máy bay, hệ thống vệ tinh và thiết bị quân sự

Thiết bị y tế: thiết bị chẩn đoán, thiết bị cấy ghép và các giải pháp chăm sóc sức khỏe di động



Bộ PCB SMTlà một công nghệ cơ bản được sử dụng để sản xuất các thiết bị điện tử nhỏ gọn, đáng tin cậy và hiệu quả về chi phí trong nhiều ngành công nghiệp khác nhau.







2. Pcba Hình ảnh

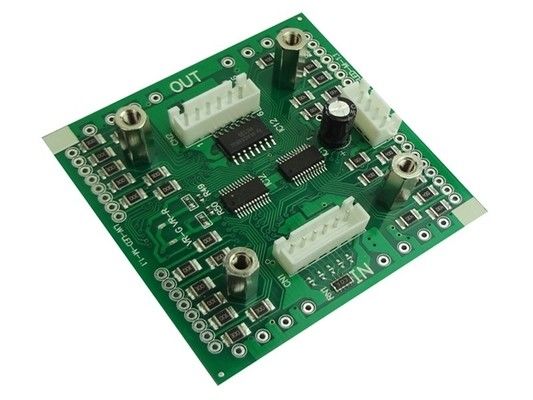

Tùy chỉnh 6 Lớp PCB Nhà sản xuất SMT Hội đồng PCB SMT 0

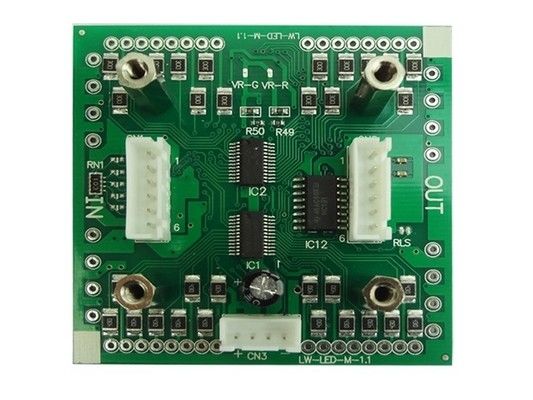

Tùy chỉnh 6 Lớp PCB Nhà sản xuất SMT Hội đồng PCB SMT 1

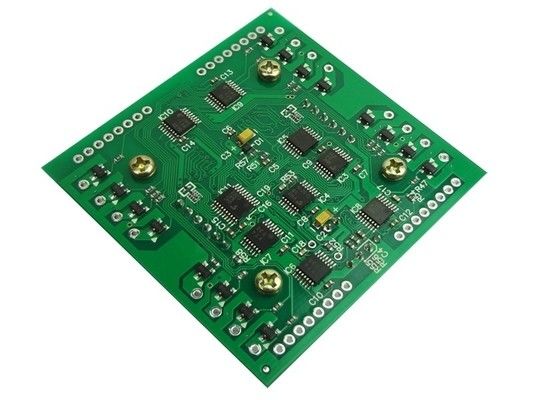

Tùy chỉnh 6 Lớp PCB Nhà sản xuất SMT Hội đồng PCB SMT 2

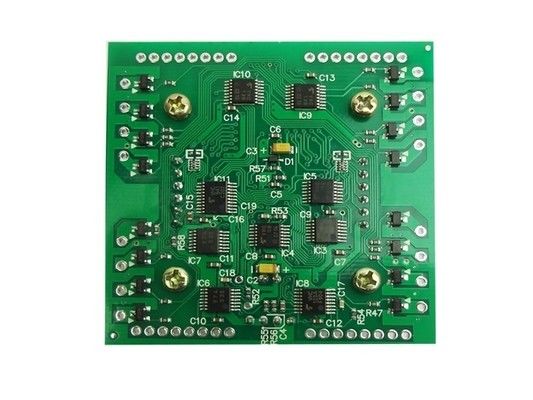

Tùy chỉnh 6 Lớp PCB Nhà sản xuất SMT Hội đồng PCB SMT 3
