| Tên thương hiệu: | KAZ Circuit |
| Số mẫu: | PCB-B-041931 |
| MOQ: | 1 máy pc |
| giá bán: | USD/pc |
| Điều khoản thanh toán: | T/T, Western Union, Paypal |
| Khả năng cung cấp: | 20.000 mét vuông / tháng |
10 lớp FR4 ENIG PCB bảng mạch sản xuất với ngón tay vàng
Thông số chi tiết:
| Lớp | 10 |
| Vật liệu | FR-4 |
| Độ dày tấm | 1.6mm |
| Độ dày đồng | 1 oz |
| Điều trị bề mặt | HASL |
| Soldmask & Silkscreen | Xanh & Trắng |
| Tiêu chuẩn chất lượng | IPC lớp 2, 100% E-testing |
| Giấy chứng nhận | TS16949, ISO9001, UL, RoHS |
KAZ Circuit có thể làm gì cho bạn:
Để có được một báo giá đầy đủ của PCB / PCBA, xin vui lòng cung cấp thông tin như sau:
Thông tin công ty:
KAZ Circuit là một nhà sản xuất PCB chuyên nghiệp từ Trung Quốc từ năm 2007, cũng cung cấp dịch vụ lắp ráp PCB cho khách hàng của chúng tôi. Bây giờ với khoảng 300 nhân viên. được chứng nhận với ISO9001, TS16949, UL, RoHS.Chúng tôi tự tin để cung cấp cho bạn các sản phẩm chất lượng với giá nhà máy hướng trong thời gian giao hàng nhanh nhất!
Khả năng sản xuất:
| Công suất | Hai mặt: 12000 mét vuông / tháng Nhiều lớp: 8000m2 / tháng |
| Độ rộng đường/khoảng cách tối thiểu | 4/4 mil (1mil = 0,0254mm) |
| Độ dày tấm | 0.3~4.0mm |
| Lớp | 1 ~ 20 lớp |
| Vật liệu | FR-4, nhôm, PI |
| Độ dày đồng | 0.5~4oz |
| Vật liệu Tg | Tg140~Tg170 |
| Kích thước PCB tối đa | 600*1200mm |
| Kích thước lỗ | 0.2mm (+/- 0,025) |
| Điều trị bề mặt | HASL, ENIG, OSP |
Công suất SMT
PCB đa lớplà một tấm mạch in được làm từ hơn hai lớp tấm đồng. Nó bao gồm một tấm đồng bên trong, một nền cách nhiệt và một tấm đồng bên ngoài,và kết nối giữa các lớp được đạt được bằng cách khoan và mạ đồngSo với PCB một lớp hoặc hai lớp,PCB đa lớpcó thể đạt được mật độ dây điện cao hơn và thiết kế mạch phức tạp.
Ưu điểm của PCB đa lớp:
Mật độ dây điện cao hơn và khả năng thiết kế mạch phức tạp
Khả năng tương thích điện từ tốt hơn và tính toàn vẹn tín hiệu
Đường truyền tín hiệu ngắn hơn, cải thiện hiệu suất mạch
Độ tin cậy và độ bền cơ khí cao hơn
Phân phối năng lượng và mặt đất linh hoạt hơn
Thành phần của PCB đa lớp:
Lớp nhựa đồng bên trong: Cung cấp lớp dẫn điện và dây
Chất nền cách nhiệt (FR-4, cao tần số, mất mát thấp dielectric, vv): cô lập và hỗ trợ mỗi lớp tấm đồng
Bảng giấy đồng bên ngoài: Cung cấp dây dẫn bề mặt và giao diện
Kim loại hóa lỗ: Thực hiện kết nối điện giữa các lớp
Xử lý bề mặt: HASL, ENIG, OSP và các quy trình xử lý bề mặt khác
Thiết kế và sản xuất PCB đa lớp:
Thiết kế mạch: Tính toàn vẹn tín hiệu, thiết kế tính toàn vẹn điện / mặt đất của bảng đa lớp
Layout và dây chuyền: phân bổ lớp hợp lý và tối ưu hóa định tuyến
Thiết kế quy trình: Kích thước khẩu độ, khoảng cách lớp, độ dày tấm đồng, vv.
Quá trình sản xuất: Lamination, khoan, bọc đồng, khắc, xử lý bề mặt, vv

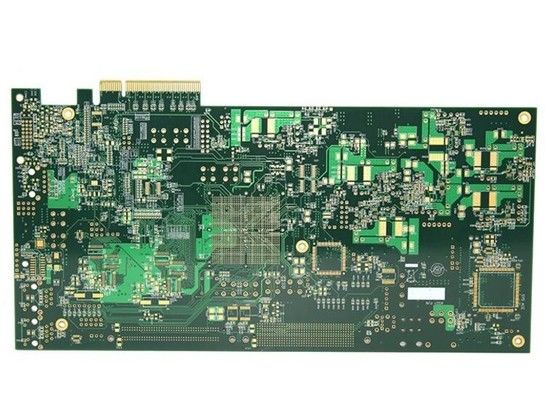

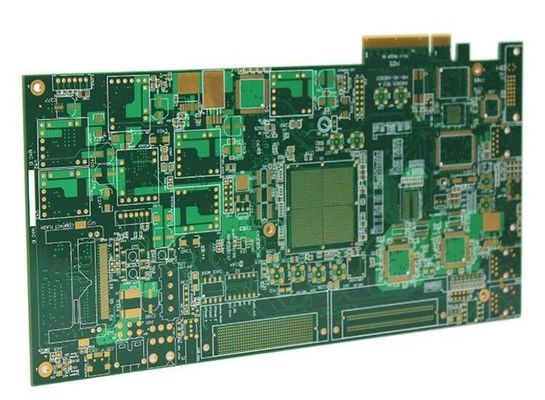

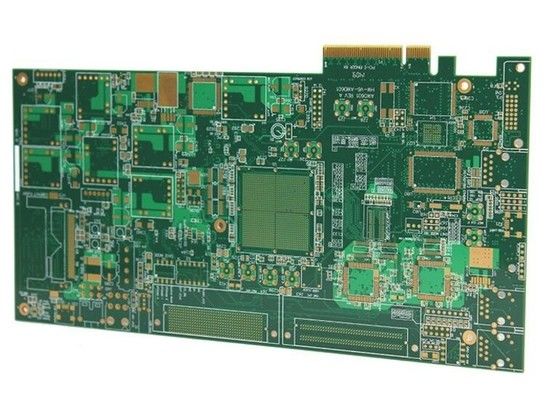

Nhiều hình ảnh hơn. 10 lớp FR-4 ENIG High Tg PCB Circuit Board Sản xuất với ngón tay vàng
