| Tên thương hiệu: | KAZ |
| Số mẫu: | KAZA-080 |
| MOQ: | 1 đơn vị |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T, L/C, D/P, MoneyGram |
| Khả năng cung cấp: | 100000 cái |
FR4 vật liệu 2oz 4 lớp PCB BGA Assembly HASL ENIG xử lý bề mặt
Bộ PCB bảng mạch điện tử SMT
1. Đặc điểm
1. Dịch vụ OEM một điểm dừng, được sản xuất tại Shenzhen của Trung Quốc
2. Sản xuất bởi Gerber File và BOM List từ Khách hàng
3. FR4 vật liệu, đáp ứng tiêu chuẩn 94V0
4. SMT, hỗ trợ công nghệ DIP
5. Không có chì HASL, Bảo vệ môi trường
6. UL, CE, RoHS phù hợp
7. Giao hàng bằng DHL, UPS, TNT, EMS hoặc yêu cầu của khách hàng
2. PCBA Khả năng kỹ thuật
| SMT | Độ chính xác vị trí: 20 um |
| Kích thước thành phần:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Chiều cao tối đa của thành phần::25mm | |
| Kích thước PCB tối đa:680×500mm | |
| Kích thước PCB tối thiểu: không giới hạn | |
| Độ dày PCB:0.3 đến 6mm | |
| Trọng lượng PCB:3kg | |
| Đội lính sóng | Độ rộng tối đa của PCB: 450mm |
| Độ rộng PCB tối thiểu: không giới hạn | |
| Chiều cao của thành phần:Top 120mm/Bot 15mm | |
| Lớp đổ mồ hôi | Loại kim loại: bộ phận, toàn bộ, nhựa, bên ngoài |
| Vật liệu kim loại: đồng, nhôm | |
| Xét bề mặt: tráng Au, tráng sợi, tráng Sn | |
| Tỷ lệ bàng quang không khí: dưới 20% | |
| Chất liệu áp dụng | Phạm vi in: 0-50KN |
| Kích thước PCB tối đa: 800X600mm | |
| Kiểm tra | ICT,tuần nghiệm bay,đốt cháy,kiểm tra chức năng,chu kỳ nhiệt độ |
3. Thông số kỹ thuật của dịch vụ lắp ráp PCB
| 1 | Lớp | Lớp 1-30 |
| 2 | Vật liệu | FR-4, CEM-1, CEM-3, TG cao, FR4 Không có Halogen, FR-1, FR-2, Nhôm |
| 3 | Độ dày tấm | 0.2mm-7mm |
| 4 | Tối đa.phía board hoàn thành | 500mm*500mm |
| 5 | Kích thước lỗ khoan tối thiểu | 0.25mm |
| 6 | Chiều dài đường | 0.075mm(3mil) |
| 7 | Khoảng cách đường tối thiểu | 0.075mm(3mil) |
| 8 | Kết thúc bề mặt / xử lý bề mặt | HALS/HALS không có chì, Stain hóa học, Vàng hóa học, Vàng ngâm Vàng ngâm, Osp, Than vàng |
| 9 | Độ dày đồng | 0.5-4.0oz |
| 10 | Màu mặt nạ hàn | màu xanh lá cây/đen/trắng/đỏ/màu xanh dương/màu vàng |
| 11 | Bao bì bên trong | Bao bì chân không, túi nhựa |
| 12 | Bao bì bên ngoài | Bao bì hộp tiêu chuẩn |
| 13 | Độ dung nạp lỗ | PTH: ± 0.076, NTPH: ± 0.05 |
| 14 | Giấy chứng nhận | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Profiling đâm | Đường dẫn, V-CUT, Beveling |
| 16 | Dịch vụ hội nghị | Cung cấp dịch vụ OEM cho tất cả các loại lắp ráp bảng mạch in |

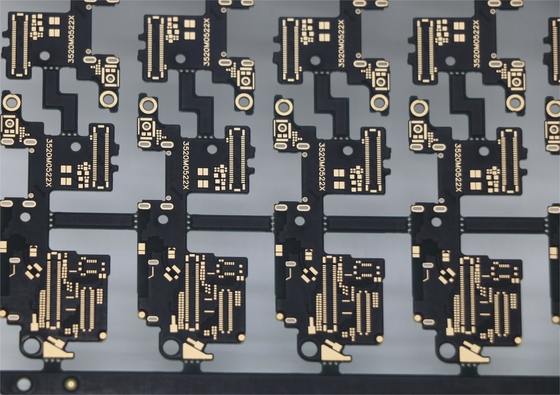

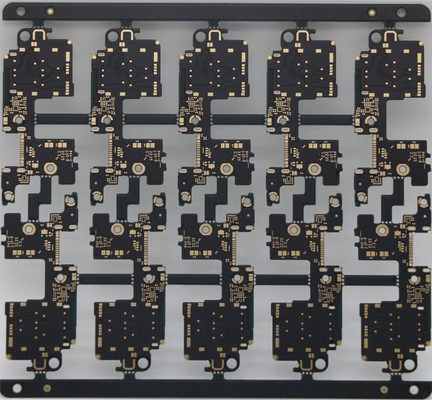

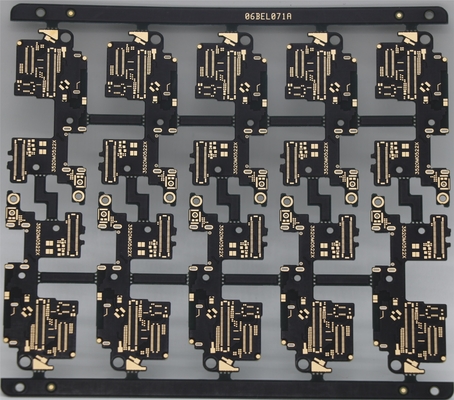

4. PCBA Pictures
Ứng dụng sản phẩm:
1, Truyền thông
2, Điện tử tiêu dùng
3, giám sát an ninh
4, Điện tử xe
5, Smart Home
6, Kiểm soát công nghiệp
7, Quân đội & Quốc phòng
8, Ô tô
9, Smart Home
10, Tự động hóa công nghiệp
11, Thiết bị y tế
12, Năng lượng mới
Và cứ thế.
Câu hỏi thường gặp
Q1: Bạn là một nhà máy hoặc công ty thương mại?
Chúng tôi là một nhà máy, công ty của chúng tôi làcác nhà sản xuất bảng mạch in.
Q2: Bạn có chấp nhận đơn đặt hàng mẫu?
------Vâng, chúng tôi có thể chấp nhận đơn đặt hàng mẫu.
Q3: Chính sách bảo hành của bạn là gì?
Chúng tôi cung cấp bảo hành 2 năm. Đối với hàng hóa bị hỏng không phải bởi mùa cá nhân, chúng tôi sẽ thay thế cho nó.
Q4: Điều khoản thanh toán của bạn là gì?
------ Chúng tôi chấp nhận T / T trước, paypal, hoặc Alibaba đảm bảo thương mại.
Q5: Thời gian dẫn đầu cho đơn đặt hàng hàng loạt là bao nhiêu?
------ Thông thường, nó mất khoảng 20-35 ngày, phụ thuộc vào số lượng đặt hàng.
