Bảng PCB đa lớp có tính năng SMT FR4 2 Lớp Thiết kế bề mặt PCBA và mặt nạ hàn xanh cho các ứng dụng điện tử khác nhau OEM / ODM

Bảng PCB đa lớp có tính năng SMT FR4 2 Lớp Thiết kế bề mặt PCBA và mặt nạ hàn xanh cho các ứng dụng điện tử khác nhau OEM / ODM

Tên thương hiệu: KAZ
Số mẫu: KAZA-0038
MOQ: 1 đơn vị
giá bán: 0.1-20 USD / Unit
Điều khoản thanh toán: T/T, Liên minh phương Tây, Moneygram, L/C, D/A.
Khả năng cung cấp: 2000 m2 / Tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
UL&ROHS
Kích thước bảng tối đa:
600 mm x 1200 mm
Vật liệu cơ bản cho PCB:
FR4, CEM-1, TACONIC, Nhôm, Vật liệu Tg cao, ROGERS tần số cao, TEFLON, ARLON, Vật liệu không chứa ha
Phạm vi hoàn thiện Baords Độ dày:
0,21-7,0mm
Chiều rộng dòng tối thiểu:
3 triệu (0,075mm)
điều trị hoàn thiện:
HASL (Không chứa chì), ENIG (Vàng ngâm), Bạc ngâm, Mạ vàng (Vàng chớp), OSP, v.v.
độ dày của đồng:
0,5-14oz (18-490um)
Kiểm tra điện tử:
100% E-Testing (High Voltage Testing); 100% E-Testing (Thử nghiệm điện áp cao); Fly
Lớp:
6 lớp
đồng:
2oz
Bề mặt:
ENIG/HASL
Vật liệu:
FR4
Soldmask:
Xanh/Đỏ/Đen
Lớp:
4 lớp
hànMặt nạMàu:
Màu xanh lá cây, đỏ, xanh, đen, trắng
Cách kiểm tra:
Kiểm tra thăm dò / Kiểm tra điện tử
Hoàn thành:
HASL/ Không chì/Vàng/OSP/...
Kích thước khoan tối thiểu:
0,20mm
Nhựa cách điện:
Epoxy (EP)
Cảng:
Thâm Quyến, Hồng Kông
Mẫu:
Có sẵn
Đường mù:
1
Tiêu chuẩn pcba:
IPC-A-610E
Hồ sơ đấm:
Cắt chữ V, làm tròn, vát mép
Khoảng cách tối thiểu:
3 triệu (0,075mm)
sợ hãi:
Test E-Test 100%
Kích thước bảng:
100*20mm
Tiêu chuẩn PCB:
IPC-A-610 E Class II-III
chi tiết đóng gói:
gói hút chân không
Khả năng cung cấp:
2000 m2 / Tháng
Làm nổi bật:

Thiết kế PCBA SMT FR4

,

Thiết kế PCBA 2 lớp

,

Dịch vụ lắp ráp PCB Soldermask xanh

Mô tả sản phẩm
Xử lý bề mặt Thiết kế PCBA 2 lớp SMT FR4 Soldermask xanh lá cây
OEM ODMcung cấp dịch vụ thiết kế PCB/thiết kế sơ đồ điện tử phát triển bảo mật gsm
1. Mô tả về Dịch vụ Lắp ráp PCB

Lắp ráp PCB là 4 lớp, nó được sử dụng cho ứng dụng thiết bị an ninh. chúng tôi có thể chấp nhận nguyên mẫu PCB,khối lượng nhỏ, khối lượng trung bình và lớn. không có yêu cầu MOQ cho đơn hàng mới. tất cả PCB của chúng tôi đều đáp ứng các chứng nhận UL, TS 16949,ROHS, ISO, v.v.

2. Thông số kỹ thuật của Dịch vụ Lắp ráp PCB
1Lớp1-30 lớp
2Vật liệuFR-4, CEM-1, CEM-3, Hight TG, FR4 Không chứa Halogen, FR-1, FR-2, Nhôm
3Độ dày bảng0.2mm-7mm
4Kích thước bảng hoàn thiện tối đa500mm*500mm
5Kích thước lỗ khoan tối thiểu0.25mm
6Chiều rộng đường tối thiểu0.075mm(3mil)
7Khoảng cách đường tối thiểu0.075mm(3mil)
8Hoàn thiện/xử lý bề mặtHALS/HALS không chì, Thiếc hóa học, Vàng hóa học, Vàng nhúng Bạc/Vàng nhúng, Osp, Mạ vàng
9Độ dày đồng0.5-4.0oz
10Màu mặt nạ hànxanh lá/đen/trắng/đỏ/xanh dương/vàng
11Đóng gói bên trongĐóng gói chân không, Túi nhựa
12Đóng gói bên ngoàiĐóng gói thùng carton tiêu chuẩn
13Dung sai lỗPTH:±0.076, NTPH:±0.05
14Chứng chỉUL, ISO9001, ISO14001, ROHS, CQC
15Đột lỗ định hìnhĐịnh tuyến, V-CUT, Vát cạnh
16Dịch vụ lắp rápCung cấp dịch vụ OEM cho tất cả các loại lắp ráp bảng mạch in
3. Ứng dụng sản phẩm:
  • Truyền thông viễn thông
  • Điện tử tiêu dùng
  • Màn hình an ninh
  • Điện tử xe
  • Ngôi nhà thông minh
  • Điều khiển công nghiệp
  • Quân sự & Quốc phòng
  • Ô tô
  • Ngôi nhà thông minh
  • Tự động hóa công nghiệp
  • Thiết bị y tế
  • Năng lượng mới
  • Và cứ thế
4. Ưu điểm của Dịch vụ Lắp ráp PCB
  • Trách nhiệm sản phẩm nghiêm ngặt, tuân theo tiêu chuẩn IPC-A-160
  • Xử lý trước kỹ thuật trước khi sản xuất
  • Kiểm soát quy trình sản xuất (5Ms)
  • Kiểm tra E 100%, kiểm tra trực quan 100%, bao gồm IQC, IPQC, FQC, OQC
  • Kiểm tra AOI 100%, bao gồm X-quang, kính hiển vi 3D và ICT
  • Kiểm tra điện áp cao, kiểm tra kiểm soát trở kháng
  • Mặt cắt vi mô, khả năng hàn, kiểm tra ứng suất nhiệt, kiểm tra sốc
5. Hình ảnh

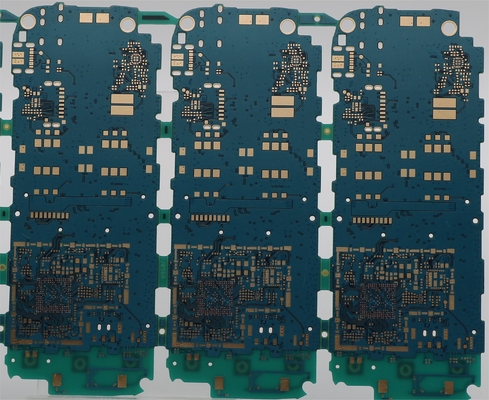

Bảng PCB đa lớp có tính năng SMT FR4 2 Lớp Thiết kế bề mặt PCBA và mặt nạ hàn xanh cho các ứng dụng điện tử khác nhau OEM / ODM 0 Bảng PCB đa lớp có tính năng SMT FR4 2 Lớp Thiết kế bề mặt PCBA và mặt nạ hàn xanh cho các ứng dụng điện tử khác nhau OEM / ODM 1
6. Dịch vụ OEM/ODM/EMS cho PCBA:
  • PCBA, Lắp ráp bảng PCB: SMT & PTH & BGA
  • Thiết kế PCBA và vỏ
  • Tìm nguồn cung ứng và mua sắm linh kiện
  • Tạo mẫu nhanh
  • Ép phun nhựa
  • Dập tấm kim loại
  • Lắp ráp cuối cùng
  • Kiểm tra: AOI, Kiểm tra tại mạch (ICT), Kiểm tra chức năng (FCT)
  • Thông quan hải quan để nhập khẩu vật liệu và xuất khẩu sản phẩm
Câu hỏi thường gặp
Q1: Bạn là nhà máy hay công ty thương mại?
-----Chúng tôi là một nhà máy, Công ty chúng tôi là nhà sản xuất điện tử.
Q2: Bạn có chấp nhận đơn đặt hàng mẫu không?
------Có, chúng tôi có thể chấp nhận đơn đặt hàng mẫu.
Q3: Chính sách bảo hành của bạn là gì?
-----Chúng tôi cung cấp bảo hành 2 năm. Đối với hàng hóa bị lỗi không phải do lý do cá nhân, chúng tôi sẽ thay thế.
Q4: Điều khoản thanh toán của bạn là gì?
------Chúng tôi chấp nhận T/T trước, paypal hoặc tài khoản alipay.
Q5: Thời gian giao hàng cho đơn hàng số lượng lớn là bao lâu?
------Thông thường, mất khoảng 20-35 ngày, tùy thuộc vào số lượng đặt hàng.
