| Tên thương hiệu: | KAZpcb |
| Số mẫu: | MPCB-B-001 |
| MOQ: | 1 |
| giá bán: | 0.1-3USD/pc |
| Điều khoản thanh toán: | Paypal, T / T, Western Union |
| Khả năng cung cấp: | 10000-20000 mét vuông mỗi tháng |

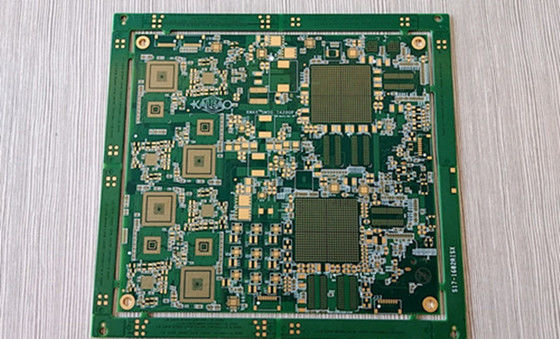

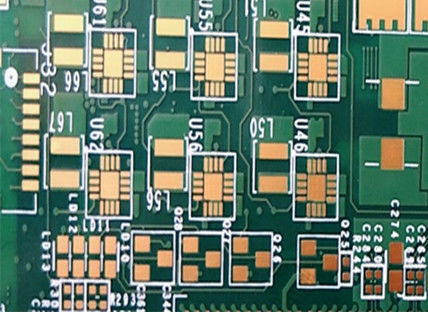

Multilayer FR4 Green Soldermask Immersion Gold High Precision Printed Circuit Boards PCB
Giới thiệu ngắn
ShenZhen KAZ Circuit Co., LTD, chủ yếu tập trung vào PCB và PCBA trong hơn 10 năm, tham gia vào chính xác cao một mặt, hai mặt,sản xuất bảng mạch in đa lớp và bảng mạch nền kim loại với đội ngũ sản xuất giàu kinh nghiệm và giao hàng kịp thời, và đã phê duyệt chứng nhận ISO9001, SGS, ROHS, USA UL và TS16949 liên tiếp.
Các sản phẩm trong công ty chúng tôi được tùy chỉnh dựa trên GERBER và BOM bạn cung cấp.
KAZ Circuit có thể làm gì cho bạn:
Để có được một báo giá đầy đủ của PCB / PCBA, xin vui lòng cung cấp thông tin như sau:
Thông số chi tiết
| Vật liệu bảng | FR-4 |
| Điều trị bề mặt | Vàng ngâm/0.05-0.1um |
| Độ dày tấm | 1.6mm |
| Độ dày đồng | 1 oz |
| màn in lụa | Màu trắng/màu đen |
| mặt nạ hàn | Xanh/Xanh/Đen |
Khả năng sản xuất:
| Công suất | Hai mặt: 12000 mét vuông / tháng Nhiều lớp: 8000m2 / tháng |
| Độ rộng đường/khoảng cách tối thiểu | 4/4 mil (1mil = 0,0254mm) |
| Độ dày tấm | 0.3~4.0mm |
| Lớp | 1 ~ 20 lớp |
| Vật liệu | FR-4, nhôm, PI |
| Độ dày đồng | 0.5~4oz |
| Vật liệu Tg | Tg140~Tg170 |
| Kích thước PCB tối đa | 600*1200mm |
| Kích thước lỗ | 0.2mm (+/- 0,025) |
| Điều trị bề mặt | HASL, ENIG, OSP |
PCB đa lớp
PCB đa lớplà một tấm mạch in được làm từ hơn hai lớp tấm đồng. Nó bao gồm một tấm đồng bên trong, một nền cách nhiệt và một tấm đồng bên ngoài,và kết nối giữa các lớp được đạt được bằng cách khoan và mạ đồngSo với PCB một lớp hoặc hai lớp,PCB đa lớpcó thể đạt được mật độ dây điện cao hơn và thiết kế mạch phức tạp.
Ưu điểm của PCB đa lớp:
Mật độ dây điện cao hơn và khả năng thiết kế mạch phức tạp
Khả năng tương thích điện từ tốt hơn và tính toàn vẹn tín hiệu
Đường truyền tín hiệu ngắn hơn, cải thiện hiệu suất mạch
Độ tin cậy và độ bền cơ khí cao hơn
Phân phối năng lượng và mặt đất linh hoạt hơn
Thành phần của PCB đa lớp:
Lớp nhựa đồng bên trong: Cung cấp lớp dẫn điện và dây
Chất nền cách nhiệt (FR-4, cao tần số, mất mát thấp dielectric, vv): cô lập và hỗ trợ mỗi lớp tấm đồng
Bảng giấy đồng bên ngoài: Cung cấp dây dẫn bề mặt và giao diện
Kim loại hóa lỗ: Thực hiện kết nối điện giữa các lớp
Xử lý bề mặt: HASL, ENIG, OSP và các quy trình xử lý bề mặt khác
Thiết kế và sản xuất PCB đa lớp:
Thiết kế mạch: Sự toàn vẹn tín hiệu, thiết kế sự toàn vẹn điện / mặt đất củatấm nhiều lớp
Layout và dây chuyền: phân bổ lớp hợp lý và tối ưu hóa định tuyến
Thiết kế quy trình: Kích thước khẩu độ, khoảng cách lớp, độ dày tấm đồng, vv.
Quá trình sản xuất: Lamination, khoan, bọc đồng, khắc, xử lý bề mặt, vv
